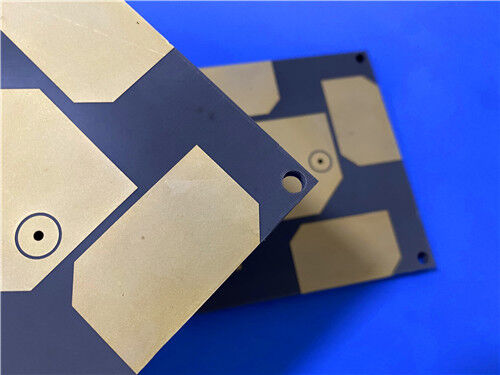

2-laags F4BM245 PCB 0,6 mm Immersion Gold Hoogfrequente RF-printplaat

2-laags F4BM245 PCB 0,6 mm Immersion Gold Hoogfrequente RF-printplaat

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-318.V1.0
Basismateriaal:
F4BM245 glasvezelversterkt PTFE-composietsubstraat
Aantal lagen:
2 lagen
PCB-grootte:
100 mm x 80 mm (1 STUKS), tolerantie +/- 0,15 mm
PCB-dikte:
0,6 mm
Soldeer masker:
NEE
Zeefdruk:
NEE
Koperen gewicht:
1 oz (1,4 mil) buitenste lagen
Oppervlakteafwerking:
Onderdompeling goud
Markeren:

1 oz polyymide flexibel printcircuit

,

Goudgeplatte flexibele gedrukte schakel

,

PI Stiffener Flexible Printed Circuit

Productbeschrijving

Deze 2-laag rigide F4BM245 hoogfrequente PCB is een kosteneffectieve, laag verzwakte schakeloplossing die is ontworpen voor commerciële radiofrequentie-hardware en draadloze communicatie-infrastructuur.Aanpassing van een verbeterde met glasvezel versterkte PTFE-composite dielektrischeDit bord biedt een geoptimaliseerde dielectrische consistentie en een minimale signaalverdunning in vergelijking met conventionele F4B245-klasse-substraten.6 mm einddikte en 1 oz buitenlaag van koperHet is ontworpen met 4/5 millimeter fijne lijncapaciteit en 0,3 mm micro-gatnauwkeurigheid.het plaatje heeft een niet-blind-via-structuur met volledig blootgesteld koper zonder soldeermasker of zijderappen. Geproduceerd volgens de eisen van IPC-Klasse 2 en gebaseerd op de standaard Gerber RS-274-X-fabricagegevens, ondergaat elk eindproduct voor levering 100% elektrische testen,met wereldwijde dekking voor schaalbare RF-communicatie.



PCB-specificatie

Specificatie Detail
Basismateriaal F4BM245 met glasvezel versterkt PTFE-composit substraat
Aantal lagen 2 lagen (stijf PCB)
Afgewerkte plaatdikte 0.6mm
Afmetingen van het bord 100 mm x 80 mm (1 PCS), tolerantie +/-0,15 mm
Afgesloten kopergewicht 1 oz (1,4 ml) buitenste lagen
Via de dikte van de bekleding 20 μm
Minimaal spoor/ruimte 4/5 ml
Minimale grootte van het gat 0.3 mm
Blinde weg Geen
Oppervlakte afwerking Onderdompelingsgoud
Zilkscherm Geen zijderappen boven en onder
Soldeermasker Geen bovenste en onderste soldeermasker
Kwaliteitsnorm IPC-klasse 2
Testproces 100% elektrische test vóór verzending
Artwork-formaat Gerber RS-274-X
Beschikbaarheid Wereldwijde verzending en technische ondersteuning



PCB-stapelstructuur

Deze symmetrische twee-laag rigide stapelbalans mechanische structurele uniformiteit en elektrische parameter consistentie,het leveren van een stabiele signaaltransmissieprestatie en uitstekende productie-herhaalbaarheid voor algemene RF-circuithardware.



Stack-up laag Specificaties
Koperlaag 1 35 μm ED-koperfolie
F4BM245 Substraatkern 20 mil (0.508 mm) glasvezel & PTFE composiet dielectrische kern
Koperlaag 2 35 μm ED-koperfolie



2-laags F4BM245 PCB 0,6 mm Immersion Gold Hoogfrequente RF-printplaat



PCB-statistieken

Dit F4BM245 hoogfrequente circuit board heeft een gestroomlijnde componenten lay-out en rationele via distributie,een compacte samenstelling en een stabiele elektrische signaaluitgang ondersteunen voor reguliere draadloze en RF functionele modules.



Statistische post Hoeveelheid
Totale componenten 24
Totaal Pads 36
Door de gaten gedraaide pads 21
Top SMT Pads 15
Onderste SMT-pads 0
Vias Hoeveelheid 28
Nettohoeveelheid 2



F4BM245 Inleiding tot hoogfrequente substraat

F4BM245 is een door glasvezelversterkt PTFE-dielectrisch laminaat van commerciële kwaliteit, geproduceerd door kalibreerde materiaalproportionering en hoge precisie laminaat van glasvezelstof,PTFE-hars en polymeerfolielagenHet biedt uitgebreide elektrische upgrades ten opzichte van traditionele F4B245-substraten, met een lagere signaalafzwakking, verbeterde isolatieweerstand en verbeterde operationele stabiliteit.als levensvatbaar alternatief voor geïmporteerde commerciële hoogfrequente dielectrische materialen.



F4BM245 heeft dezelfde dielectrische samenstelling als F4BME245 maar verschilt in de koperen folieconfiguratie.F4BM245 richt zich op conventionele RF-toepassingsscenario's die geen strikte onderdrukking van PIM vereisenDoor de mengverhouding van PTFE-hars en glasvezelvuller af te stemmen, bereikt het materiaal een nauwkeurige dielektrische constante kalibratie, evenwichtige lage verlieskenmerken en verbeterde dimensionale stabiliteit.Een matig verhoogd glasvezelgehalte versterkt de structurele stijfheid en de temperatuurtolerantie bij verwaarloosbare dielectrische verliesvariaties.flexibele prestatieaanpassingen voor gediversifieerde hoogfrequente schakelingen mogelijk maken.



2-laags F4BM245 PCB 0,6 mm Immersion Gold Hoogfrequente RF-printplaat



F4BM245 Kernelektrische en thermische kenmerken

Prestatieparameter Specificatie en beschrijving
Dielektrische constante (Dk) 2.45 bij 10 GHz, met stabiele dielectrische prestaties voor commerciële RF-signaalverwerking
Dissipatiefactor (Df) 0.0012 bij 10 GHz, waarbij minimale signaalafzwakking wordt gewaarborgd voor draadloze hoogfrequente transmissie
Coëfficiënt van thermische uitbreiding (CTE) X-as: 20 ppm/°C; Y-as: 25 ppm/°C; Z-as: 187 ppm/°C (-55°C tot 288°C)
Thermische coëfficiënt van Dk -120 ppm/°C (-55°C tot 150°C), stabilisatie van elektrische parameters onder fluctuerende omgevingstemperaturen
Vochtopname ≤ 0,08%, waarbij de elektrische prestaties in vochtige werkomgevingen constant blijven
Brandbaarheidsklasse UL-94 V0, die voldoet aan universele veiligheidscriteria voor commerciële elektronische hardware



Typische toepassingen

De F4BM245-circuitboards hebben een lage dielektrische verzwakking, stabiele temperatuurkenmerken en een kosteneffectieve fabricage en worden veel gebruikt in commerciële radiofrequentie-hardware.draadloze infrastructuur en hoogfrequente signaalverwerkingssystemen:



  • Algemene RF-signaalverwerkings- en radarwaarnemingsapparatuur
  • Hoogfrequente faseafstemmingscomponenten
  • Modules voor de distributie van RF-energie, signaalcouplage en signaalsynthese
  • Antennenvoedernet en signaaltransmissie-assemblages
  • Fase-instelbare antennesystemen en antennesystemen voor een gefasseerde array
  • Hardware voor satellietcommunicatieterminals
  • Macro- en micro-basistationsystemen voor cellulaire communicatie



Kwaliteit en service garantie

Alle F4BM245 hoogfrequente circuitboards worden vervaardigd in volledige overeenstemming met de IPC-klasse 2 industriële kwaliteitsnormen.de circuits behouden een nauwkeurige dimensionale nauwkeurigheid en een stabiele elektrische reproduceerbaarheid, die voldoen aan de strenge fabricagevereisten voor commerciële toepassingen op hoogfrequente schakelingen.Elke eindunit ondergaat vóór levering een uitgebreide elektrische prestatietest om te zorgen voor nul functionele defecten en consistente batch betrouwbaarheidDeze oplossingen bieden een stabiel, efficiënt en efficiënt circuit met een laag verlies.hoge betrouwbaarheid van de prestaties voor commerciële RF-productie en draadloze communicatie-infrastructuurprojecten over de hele wereld.



2-laags F4BM245 PCB 0,6 mm Immersion Gold Hoogfrequente RF-printplaat
