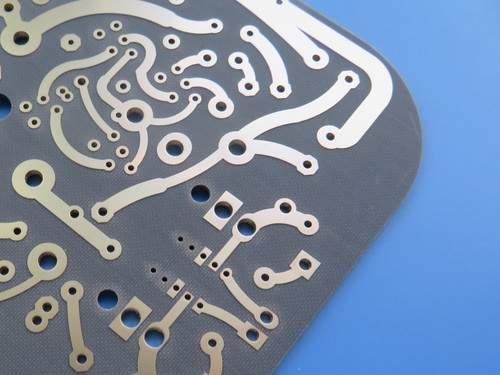

F4BM220 PCB 2 laag 1,575 mm 1 oz koper ENIG Afgerond

In de veeleisende wereld van RF en microwave elektronica, zijn signaalintegrititeit en materiaalstabiliteit van het allergrootste belang.gebouwd met Wangling's geavanceerde F4BM220 PTFE/glasvezellaminaat, biedt uitzonderlijke hoogfrequente prestaties voor kritieke communicatie- en radarsystemen.Dit PCB is ontworpen om te voldoen aan de strenge eisen van moderne RF toepassingen.

Precieze constructie en belangrijkste specificaties

Basismateriaal: hoogwaardig F4BM220 PTFE/glasvezelcomposit voor superieure RF-kenmerken

Aantal lagen: 2 lagen met 4/6 mil trace/space capaciteit

Afmetingen van het bord: 130,5 mm × 103 mm (± 0,15 mm tolerantie)

Minimumgrootte van het gat: 0,3 mm (mechanisch boren)

Afgeronde dikte: 1,7 mm (1,575 mm kern met 35 μm koperschichten)

Oppervlakteafwerking: ENIG (Electroless Nickel Immersion Gold) voor betrouwbare soldeerbaarheid

Via Plating Dikte: 20 μm voor duurzame interconnecties

Elektrische test: 100% getest vóór verzending

Geoptimaliseerde stackup voor RF-prestaties
De 2 lagen stack-up is zorgvuldig ontworpen voor maximale signaalintegrititeit:

Bovenlaag: 35 μm ED-koperfolie

Kern: 1.575 mm F4BM220 laminaat (PTFE/glasvezelcomposite)

Onderste laag: 35 μm ED-koperfolie

Bijzondere ontwerpoverwegingen:

Geen soldeermasker of zijdefilter om dielektrische interferentie te minimaliseren

Alle via's zijn door-gat (geen blinde/begraven via's)

Schoon oppervlak voor optimale RF-prestaties

Waarom kiezen voor F4BM220 materiaal?
Superieure hoogfrequente eigenschappen


Dielectrische constante (Dk): 2,2 ± 0,04 @ 10 GHz - uitzonderlijke stabiliteit voor precieze impedantieregeling

Ultralage verliezen: Dissipatiefactor (Df) van 0,001 bij 10 GHz voor minimale signaalvermindering

Thermische stabiliteit: CTE van 25ppm/°C (x-as), 34ppm/°C (y-as) voor dimensionale betrouwbaarheid

Vochtbestandheid: Absorptie ≤ 0,08% voor een constante prestatie in verschillende omgevingen

Verbeterde betrouwbaarheidskenmerken
UL-94 V0 ontvlambaarheidsklasse voor veiligheid

Uitstekende temperatuurbestendigheid (operatieklasse van -55°C tot 288°C)

Thermische coëfficiënt Dk: -142 ppm/°C (-55°C tot 150°C) voor stabiele prestaties

Ideale toepassingen
Deze PCB is speciaal ontworpen voor hoogfrequente toepassingen, waaronder:

Microwave- en RF-communicatiesystemen

met een vermogen van niet meer dan 10 kW

Satellietcommunicatieapparatuur

Antennen van basisstations en voedingsnetwerken

Radarsystemen en antennes voor fase-array

met een vermogen van niet meer dan 50 kW

Kwaliteitsborging en wereldwijde beschikbaarheid
We handhaven strenge kwaliteitsnormen om betrouwbare prestaties te garanderen:

Voldoet aan de normen van IPC-klasse 2

Accepteert Gerber RS-274-X artwork bestanden

Wereldwijd beschikbaar met betrouwbare verzendopties
