In de snel evoluerende wereld van de hoogfrequente elektronica is de vraag naar betrouwbare en hoogwaardige printplaten (PCB's) groter dan ooit.We zijn gespecialiseerd in het leveren van geavanceerde PCB-oplossingen die zijn afgestemd op de behoeften van geavanceerde RF- en microgolftoepassingen..
Waarom Rogers RO3003 kiezen?
Rogers RO3003 laminaten zijn ontworpen om uitzonderlijke stabiliteit in dielectrische constante (Dk) te bieden over een breed bereik van temperaturen en frequenties.RO3003 elimineert de stapsverandering in Dk bij kamertemperatuur, waardoor het een ideale keuze is voor hoogfrequente toepassingen zoals:
Automobiele radarsystemen (77 GHz)
Geavanceerde rijhulpsystemen (ADAS)
5G draadloze infrastructuur (mmWave)
Belangrijkste kenmerken van Rogers RO3003
Dielectrische constante (Dk): 3,00 ± 0,04 bij 10 GHz/23°C
Dissipatiefactor (Df): 0,001 bij 10 GHz/23°C
Thermische geleidbaarheid: 0,5 W/mK
Vochtopname: 0,04%
Temperatuur van thermische ontbinding (Td): > 500°C
Coëfficiënt van thermische uitbreiding (CTE):
X-as: 17 ppm/°C
Y-as: 16 ppm/°C
Z-as: 25 ppm/°C
| RO3003 Typische waarde |
| Vastgoed |
RO3003 |
De richting |
Eenheden |
Voorwaarde |
Testmethode |
| Dielectrische constante,εProces |
3.0±0.04 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Geklemde streeplijn |
| Dielectrische constante,ε Ontwerp |
3 |
Z. |
|
8 GHz tot 40 GHz |
Differentiële faselengte methode |
| Dissipatiefactor,tanδ |
0.001 |
Z. |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Thermische coëfficiënt ε |
-3 |
Z. |
ppm/°C |
10 GHz -50°C tot 150°C |
IPC-TM-650 2.5.5.5 |
| Dimensionale stabiliteit |
0.06
0.07 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Volumeweerstand |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Oppervlakteweerstand |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Tensielmodule |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Vochtopname |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Specifieke warmte |
0.9 |
|
j/g/k |
|
Berekeningen |
| Warmtegeleidbaarheid |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coëfficiënt van thermische uitbreiding
(-55 tot 288°C) |
17
16
25 |
X
Y
Z. |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°C TGA |
|
ASTM D 3850 |
| Dichtheid |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Koperen schil sterkte |
12.7 |
|
Ik ben erbij. |
1 oz, EDC na soldeerfloat |
IPC-TM 2.4.8 |
| Ontvlambaarheid |
V-0 |
|
|
|
UL 94 |
| Loodvrij proces compatibel |
- Ja, dat klopt. |
|
|
|
|
Voordelen van PCB's op basis van RO3003
Laag dielektrisch verlies: ideaal voor toepassingen tot 77 GHz, waardoor minimaal signaalverlies en superieure prestaties worden gewaarborgd.
Uitstekende mechanische eigenschappen: betrouwbare strooklijnen en meerlagige platenconstructies met uniforme mechanische eigenschappen over een reeks dielektrische constanten.
Stabiel dielektrisch constant: zorgt voor consistente prestaties in bandpassfilters, microstrip patch antennes en spanningsgecontroleerde oscillatoren.
Lage uitbreidingscoëfficiënt in het vliegtuig: overeenkomt met koper, waardoor betrouwbare op het oppervlak gemonteerde assemblages en uitstekende dimensionale stabiliteit mogelijk zijn.
Kosteneffectief: door volumeproductieprocessen zijn RO3003-laminaat een economische keuze voor hoogfrequente toepassingen.
PCB-constructiedetails

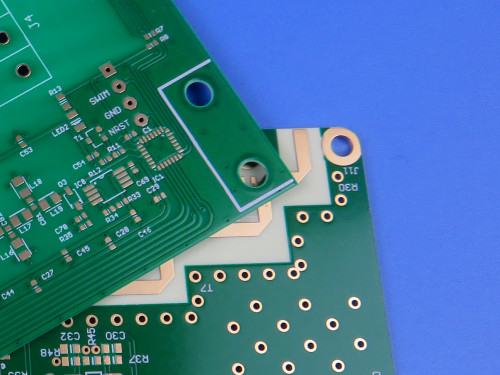

Onze 4-laag rigide PCB constructie met Rogers RO3003 substraat is geoptimaliseerd voor hoge frequentie prestaties:
Afmetingen van het bord: 110,9 mm x 110,9 mm
De laag Stackup:
Koperlaag 1: 35 μm
Rogers RO3003 Substraat: 5 mil (0,127 mm)
Koperlaag 2: 35 μm
Prepreg: 4 mil (0,102 mm)
Rogers RO3003 Substraat: 50 mil (1,27 mm)
Koperlaag 2: 35 μm
Afgeronde platendikte: 1,64 mm
Oppervlak afwerking: onderdompeling zilver
Elektrische test: 100% getest vóór verzending
Typische toepassingen
Rogers RO3003 PCB's worden veel gebruikt in:
Automobiele radarsystemen
antennes voor satellietpositiebepaling (GPS)
Cellulaire telecommunicatiesystemen (versterkers en antennes)
met een vermogen van niet meer dan 50 W
Satellieten voor rechtstreekse uitzending
Datalink op kabelsystemen
Afstandsmeterlezers
Elektrische achtervliegtuigen
Waarom met ons samenwerken?
Bij bicheng combineren we geavanceerde materialen zoals Rogers RO3003 met state-of-the-art productieprocessen om PCB's te leveren die voldoen aan de hoogste industriële normen (IPC-Klasse-2).Onze toewijding aan kwaliteit en betrouwbaarheid zorgt ervoor dat uw hoogfrequente toepassingen optimaal presteren.
Wereldwijde beschikbaarheid
Onze Rogers RO3003 PCB's zijn wereldwijd verkrijgbaar, waardoor u gemakkelijk toegang krijgt tot geavanceerde oplossingen, waar u ook bent.
Begin vandaag
Neem vandaag nog contact met ons op om een offerte aan te vragen of uw specifieke eisen te bespreken.Laat ons u helpen met ongeëvenaarde prestaties met onze Rogers RO3003 PCB-oplossingen.
