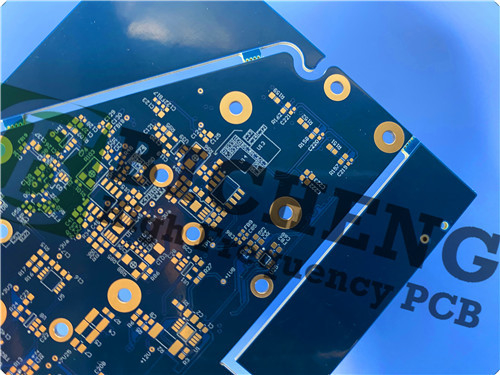

FR408HR PCB 4-laag 1,6 mm High TG Via in Pad Circuit Boards

We presenteren met trots onze geavanceerde 4-laag rigide PCB, gemaakt van FR408HR materiaal,met een vermogen van meer dan 50 W, maar niet meer dan 150 W,Of het nu gaat om hogesnelheidsdigitale apparaten, netwerkcommunicatie of medische en industriële apparatuur, deze PCB is ontworpen om uitstekende resultaten te leveren.het waarborgen van duurzaamheid en efficiëntie in uw elektronische projecten.

Belangrijkste specificaties: robuuste kenmerken voor optimale prestaties

Dit PCB heeft een verscheidenheid aan belangrijke specificaties die het geschikt maken voor uitdagende omgevingen:

- Lagen: 4 lagen
- Materiaal: FR408HR
Blauw aan beide kanten.
- Zilkschermdruk: wit aan beide zijden
- Oppervlakteafwerking: ENIG (Electroless Nickel Immersion Gold)
- Totaal dikte: 1,6 mm ± 10%
- Grootte:** 140 mm x 160 mm
- Minimale gatgrootte: 0,3 mm
- Lasmaskerdikte: 10 μm
- Minimale dielektrische dikte: 100 μm
- Minimale spoorbreedte: 102 μm
- Minimale afstand: 102 μm
- Via Kenmerken: Via gevuld en bekleed (geen blinde of begraven via)

Deze specificaties zijn zorgvuldig ontworpen om hoge prestaties en betrouwbaarheid in verschillende toepassingen te garanderen.

PCB-opstapeling: strategische laagregeling

De opstapeling van dit PCB is zorgvuldig ontworpen om de functionaliteit en duurzaamheid te optimaliseren:

- Laag 1: 45 μm koper, een solide basis voor elektrische verbinding.
- Laag 2: 35 μm koper op FR408HR (100 μm Prepreg), waardoor minimaal signaalverlies wordt gewaarborgd.
- Laag 3: 35 μm koper op FR408HR (1230 μm kern), waardoor het thermisch beheer wordt verbeterd.
- Laag 4: 45 μm koper, het voltooien van de robuuste meerlaagse structuur.

Deze strategische opstelling zorgt voor uitstekende elektrische prestaties en warmteafvoer, waardoor het ideaal is voor toepassingen met een hoge dichtheid.

Kwaliteit en naleving: Naleving van industriële normen

Deze PCB voldoet aan de IPC-klasse 3-kwaliteitsnormen, waardoor betrouwbaarheid en uitstekende prestaties worden gewaarborgd.Het meegeleverde kunstwerk volgt het Gerber RS-274-X-formaat, die de verenigbaarheid met de industriële normen garandeert en een soepel productieproces vergemakkelijkt.

Voordelen van FR408HR-materiaal: superieure prestatie-eigenschappen

Het FR408HR-laminaat en -prepreg zijn ontworpen met het gepatenteerde harssysteem van Isola, dat verschillende voordelen biedt:

- Verbeterde uitbreiding van de Z-as: 30% beter dan concurrerende producten, waardoor de stabiliteit onder thermische spanning wordt gewaarborgd.


- Een hogere elektrische bandbreedte: 25% minder verlies verbetert de signaalintegriteit, essentieel voor hogesnelheidstoepassingen.


- Superieure vochtbestendigheid: uitstekende prestaties tijdens reflowprocessen, waardoor het risico op defecten wordt verminderd.


- Compatibiliteit: Fluorescerende laser en UV-blokkage verbeteren de nauwkeurigheid van de inspectie en de productie-efficiëntie.

Deze eigenschappen maken FR408HR een uitstekende keuze voor veeleisende omgevingen.

Belangrijkste kenmerken: technische specificaties

- Glastransitie temperatuur (Tg): 190°C, waardoor thermische stabiliteit wordt gewaarborgd.


- Dielectrische constante: 3,65 @ 10 GHz, die een betrouwbare signaaloverdracht biedt.


- Dissipatiefactor: 0,0095 @ 10 GHz, waardoor energieverlies tot een minimum wordt beperkt.


- RoHS-conform: milieuvriendelijk, voldoet aan de wettelijke normen.


- CAF resistent: geschikt voor loodvrije assemblageprocessen.


- Terugstroming: tot 6 keer bij 260°C, voor verschillende soldeertechnieken.

Typische toepassingen: veelzijdige gebruiksgevallen

Dit PCB is uitstekend geschikt voor een breed scala aan toepassingen, waaronder:

- High-Density Interconnect (HDI) toepassingen: ideaal voor compacte ontwerpen die een efficiënt gebruik van de ruimte vereisen.


- High-Speed Digital Devices: ondersteunt snelle gegevensoverdracht en betrouwbare prestaties.


- Netwerk- en communicatieapparatuur: zorgt voor stabiele verbindingen en minimale signaaldegradatie.


- Medische en industriële instrumentatie: zorgt voor betrouwbaarheid en precisie in kritieke omgevingen.

Kortom, onze hoogwaardige 4-laag rigide PCB is een veelzijdige oplossing die is ontworpen om aan de behoeften van moderne elektronica te voldoen, waarbij robuuste specificaties worden gecombineerd met geavanceerde materiaaltechnologie.
