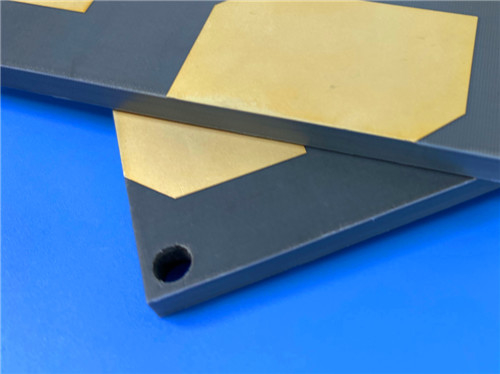

We zijn verheugd om de komst van onze nieuw geleverde F4BTMS1000 PCB aan te kondigen,een geavanceerde oplossing die is ontworpen om te voldoen aan de meest veeleisende eisen van toepassingen met hoge frequentie en hoge betrouwbaarheidGebouwd met het geavanceerde materiaal van de F4BTMS-serie, is dit PCB ontworpen om uitzonderlijke prestaties, duurzaamheid en thermische stabiliteit te leveren, waardoor het de ideale keuze is voor luchtvaart, radar,en satellietcommunicatie.
Waarom de F4BTMS1000 PCB kiezen?
De F4BTMS1000 PCB is niet zomaar een circuit board, het is een technologische sprong voorwaarts.
Ultralage signaalverlies: met een dielectrische constante (Dk) van 10,2 @ 10 GHz en een dissipatiefactor (Df) van 0,0020 @ 10 GHz, zorgt het voor minimale signaalverdunning en superieure signaalintegriteit.
Uitzonderlijk thermisch beheer: een thermische geleidbaarheid van 0,81 W/mK maakt een efficiënte warmteafvoer mogelijk, waardoor hotspots worden verminderd en de betrouwbaarheid van het apparaat wordt verbeterd.
Uitstekende dimensionale stabiliteit: lage CTE-waarden (16/18/32 ppm/°C) zorgen voor betrouwbaarheid in een breed temperatuurbereik (-55°C tot 288°C).
Lage vochtopname: 0,03% vochtopname maakt het ideaal voor ruwe en vochtige omgevingen.
Robuuste mechanische eigenschappen: RTF-koperfolie vermindert het verlies van geleiders en biedt een uitstekende schilvastheid, waardoor duurzaamheid en prestaties worden gewaarborgd.
Belangrijkste specificaties
Afmetingen: 145 mm x 145 mm, met een dikte van 12,9 mm.
Aantal lagen: 4-laag rigide PCB.
Koperen gewicht: 1 oz (35 μm) voor zowel de binnenste als de buitenste lagen.
Oppervlakteafwerking: HASL (Hot Air Solder Leveling) voor betrouwbare soldeerbaarheid.
Trace/Space: 5/7 mils, high-density routing mogelijk.
Via Plating Dikte: 20 μm, waarborgt duurzaamheid en geleidbaarheid.
Strenge testen: 100% elektrische testen garanderen de betrouwbaarheid vóór verzending.
Toepassingen die uitmuntendheid vereisen
De F4BTMS1000-PCB is ontworpen voor industrieën waar prestaties en betrouwbaarheid van cruciaal belang zijn:
Lucht- en ruimtevaart- en satellietcommunicatie: zorgt voor een betrouwbare werking in ruimtevaart- en cabineapparatuur, zelfs onder extreme omstandigheden.
Radar- en militaire systemen: biedt precisie en duurzaamheid in radar- en fase-array-antennes, ter ondersteuning van missie-kritieke operaties.
Microwave- en RF-systemen: zorgt voor een stabiele signaaloverdracht in hoogfrequente omgevingen en zorgt voor optimale prestaties.
Voedingsnetwerken en antennes: ondersteunt complexe signaalrouting met minimaal verlies, waardoor de algehele systeemefficiëntie wordt verbeterd.
Waarom de F4BTMS-serie?
Onovertroffen prestaties: ideaal voor hoogfrequente, krachtige toepassingen.
Betrouwbaarheid onder extreme omstandigheden: Perfect voor ruimtevaart-, militaire en satellietsystemen.
Wereldwijde beschikbaarheid: Wereldwijd toegankelijk en zorgt voor naadloze integratie in uw projecten.
Duurzaamheid: Halogeenvrij en milieuvriendelijk, in overeenstemming met wereldwijde normen.
De toekomst van hoogwaardige PCB's
De F4BTMS1000 PCB is meer dan alleen een materiaal, het is een voorbeeld van de kracht van innovatie.dit materiaal stelt een nieuwe benchmark voor toepassingen met hoge frequentie en hoge betrouwbaarheid.
Of je nu de volgende generatie lucht- en ruimtesystemen, radartechnologie of satellietcommunicatie ontwerpt, de F4BTMS1000 PCB biedt de nodige prestaties, betrouwbaarheid,en duurzaamheid voor succes.
Verbeter uw ontwerpen met de F4BTMS1000 PCB
Maak vandaag nog contact met ons om meer te weten te komen of een offerte aan te vragen!
