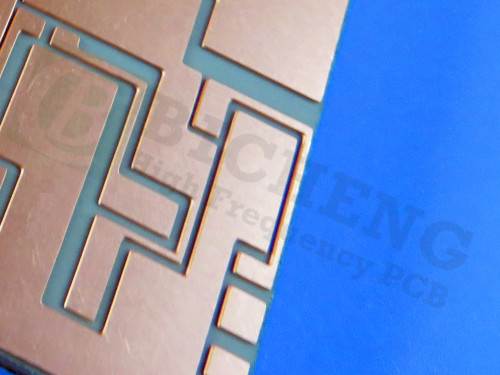

TU-865 PCB dubbelzijdig 10 OZ zwaar koper rigide circuit board

In de steeds veranderende wereld van de elektronica zijn betrouwbaarheid en prestaties niet te onderhandelen.hoogwaardig laminaat ontworpen om uit te blinken in de meest veeleisende omgevingenDit PCB is ontworpen om uitzonderlijke elektrische prestaties, thermische stabiliteit en milieuvriendelijkheid te leveren, waardoor het de ideale keuze is voor een breed scala aan toepassingen.

Productoverzicht
Onze tweelagige PCB's zijn gebouwd om aan de hoogste kwaliteits- en betrouwbaarheidstandaarden te voldoen.

Vorm van het plaatje: tweelaags stijf PCB

Materiaal: TU-865 (halogeenvrij, hoge Tg)

Soldeermasker: beide kanten, groen

Zijdeprinter: bovenkant, wit

Oppervlakteafwerking: ENIG (Electroless Nickel Immersion Gold)

Dikte van het bord: 3,0 mm ± 10%

Afmeting van het paneel: 120 mm x 210 mm (1 stuk per paneel)

Minimale gatgrootte: 0,4 mm

Lijdermaskerdikte: 100 μm

Tracebreedte/afstand: 600 μm (minimaal)

PCB-opstapeling
De opstapeling van dit PCB is zorgvuldig ontworpen om optimale prestaties te garanderen:

Bovenlaag: 350 μm koper

Kern: TU-865, 3000μm (voldoet aan IPC-4101/24)

Onderste laag: 350 μm koper

Deze robuuste structuur zorgt voor uitstekende signaalintegriteit, thermisch beheer en mechanische stabiliteit.

Waarom TU-865 materiaal?
De TU-865 is een game-changer op het gebied van PCB-materialen en biedt een unieke combinatie van hoge betrouwbaarheid en superieure elektrische prestaties.

Hoge glazen transitietemperatuur (Tg): 200°C (DSC) en 185°C (TMA), waardoor de stabiliteit bij hoge temperaturen wordt gewaarborgd.

Lage dielectrische constante: 4,4 @ 10 GHz, waardoor signaalverlies tot een minimum wordt beperkt en de signaalintegrititeit wordt verbeterd.

Lage dissipatiefactor: 0,014 @ 10 GHz, waardoor energieverlies in hoogfrequente toepassingen wordt verminderd.

Vochtbestendigheid: 0,13%, waardoor betrouwbaarheid in vochtige omgevingen wordt gewaarborgd.

Loodvrije verwerkingscompatibiliteit: voldoet aan de moderne productievereisten.

Anti-CAF-capaciteit: voorkomt geleidende anodische filamentvorming, waardoor de betrouwbaarheid op lange termijn wordt verbeterd.

Milieuvriendelijk: Halogeenvrij, in overeenstemming met wereldwijde milieunormen.

Belangrijkste kenmerken van dit PCB
Uitzonderlijke thermische stabiliteit: bestand tegen zware thermische cycli, waardoor het ideaal is voor toepassingen bij hoge temperaturen.

Superieure elektrische prestaties: lage dielektrische constante en dissipatiefactor zorgen voor minimaal signaalverlies.

Robuuste mechanische eigenschappen: uitstekende dimensionale stabiliteit en vochtbestendigheid voor betrouwbare prestaties onder moeilijke omstandigheden.

Milieuvriendelijkheid: Halogeenvrij materiaal ondersteunt milieuvriendelijke productieprocessen.

Hoge betrouwbaarheid: Anti-CAF-capaciteit en loodvrije compatibiliteit zorgen voor een lange duurzaamheid.

Toepassingen
Deze PCB is ontworpen voor industrieën die hoge betrouwbaarheid en prestaties onder moeilijke omstandigheden eisen:

Automobilerij: Ideaal voor motorbesturingseenheden, sensoren en infotainmentsystemen die duurzaamheid en thermische stabiliteit vereisen.

Telecom- en basisstations: zorgt voor stabiele signaaloverdracht en betrouwbaarheid in hoogfrequente toepassingen.

Servers en datacenters: levert consistente prestaties onder hoge werkdrukken en thermische stress.

Industriële elektronica: geschikt voor ruwe omgevingen, waaronder fabrieksautomatisering en krachtelektronica.

Wereldwijde beschikbaarheid
Onze 2-laag PCB's met TU-865-materiaal zijn wereldwijd verkrijgbaar, zodat u toegang hebt tot hoogwaardige, betrouwbare PCB's, ongeacht waar uw bedrijven zich bevinden.

Waarom kiezen wij?
Oncompromissiële kwaliteit: voldoet aan de IPC-klasse-2-normen en zorgt voor betrouwbaarheid en prestaties.

Geavanceerde materialen: TU-865 biedt uitzonderlijke thermische, elektrische en milieueigenschappen.

Op maat gemaakte oplossingen: geschikt voor uw specifieke ontwerp- en toepassingsvereisten.

Wereldwijde ondersteuning: betrouwbare levering en technische bijstand wereldwijd.

Conclusies
Onze 2-laag PCB met TU-865 materiaal is de perfecte oplossing voor industrieën die hoge betrouwbaarheid, superieure prestaties en milieuvriendelijkheid vereisen.Of u nu automobielsystemen ontwikkeltOf het nu gaat om telecominfrastructuur of industriële elektronica, dit PCB levert de duurzaamheid en prestaties die je nodig hebt om te slagen.

Neem vandaag nog contact met ons op om meer te weten te komen of om een offerte te vragen!
