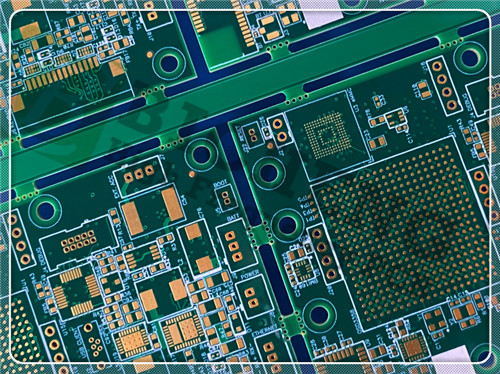

HDI-hybride PCB 8-laag 1,5 mm op RO4003C en S10002M materialen

HDI-hybride PCB 8-laag 1,5 mm op RO4003C en S10002M materialen

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
RO4003C, FR-4 S1000-2M
Aantal lagen:
8-laag
PCB-grootte:
87.5 mm x 40,6 mm (1 stuks)
PCB-dikte:
1.5 mm +/- 10%
Impedantie gecontroleerd:
50 ohm, 100 ohm
Oppervlakte afwerking:
ENIG
Markeren:

1.5 mm HDI Hybride PCB

,

8-laag HDI-hybride PCB

,

RO4003C HDI Hybride PCB's

Productbeschrijving

We presenteren onze nieuw geleverde 8-laag PCB, vakkundig ontworpen voor hoogfrequente toepassingen en ontworpen met een combinatie van RO4003C en FR-4 materialen.Deze geavanceerde PCB is ideaal voor een verscheidenheid aan industrieën, met inbegrip van telecommunicatie, automobiel en ruimtevaart, met een superieure prestatie in veeleisende omgevingen.



Belangrijkste eigenschappen van RO4003C:

Dielectrische constante (Dk): 3,38 ± 0,05 bij 10 GHz
Dissipatiefactor: 0,0027 bij 10 GHz
Warmtegeleidbaarheid: 0,71 W/m/°K
CTE: Gemonteerd op koper met een X-as van 11 ppm/°C en een Y-as van 14 ppm/°C
Tg: > 280 °C
Lage vochtopname: 0,06%



Vastgoed RO4003C De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 3.38±0.05 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 3.55 Z.   8 tot 40 GHz Differentiële faselengte methode
Dissipatiefactor 0.0027
0.0021
Z.   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε +40 Z. ppm/°C -50°C tot 150°C IPC-TM-650 2.5.5.5
Volumeweerstand 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Oppervlakteweerstand 4.2 x 109   COND A IPC-TM-650 2.5.17.1
Elektrische kracht 31.2(780) Z. Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Tensielmodule 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Treksterkte 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Buigkracht 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Dimensionale stabiliteit < 0.3 X, Y mm/m
(mil/inch)
na etch+E2/150°C IPC-TM-650 2.4.39A
Coëfficiënt van thermische uitbreiding 11
14
46
X
Y
Z.
ppm/°C -55°C tot 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Een IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
Warmtegeleidbaarheid 0.71   W/M/oK 80°C ASTM C518
Vochtopname 0.06   % 48 uur onderdompeling 0.060"
monster Temperatuur 50°C
ASTM D 570
Dichtheid 1.79   gm/cm3 23°C ASTM D 792
Koperen schil sterkte 1.05
(6.0)
  N/mm
(PLI)
Na het solderen 1 oz.
EDC-folie
IPC-TM-650 2.4.8
Ontvlambaarheid N/A       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



Kenmerken van materiaal S1000-2M
In dit PCB is S1000-2M-materiaal ingebouwd, dat bekend staat om zijn hoge thermische weerstand en betrouwbaarheid.

Belangrijkste eigenschappen van S1000-2M:

Laag Z-as CTE: 2,4 ppm/°C
Hoge Tg: 185 °C
Lage wateropname: 0,08%
UL 94-V0: conformiteit met ontvlambare normen.



Basisvoorschriften
Type bord: 8 lagen
Materiaal samengesteld: RO4003C + FR-4 Tg170°C
Soldeermasker: Groen aan beide zijden
Zilkschermdruk: wit aan de bovenkant
Oppervlakteafwerking: ENIG (Electroless Nickel Immersion Gold)
Totaal plaatdikte: 1,5 mm ± 10%
Afmeting van het bord: 87,5 mm x 40,6 mm (1 stuks)
Minimale gatgrootte: 0,2 mm
Lijdermaskerdikte: 10 μm
Minimale dielectrische dikte: 100 μm
Minimale spoorlijnbreedte: 115 μm
Minimale afstand: 135 μm
Blinde weg: Ja (L1-L2, L7-L8)
Begraven via: Ja (L2-L7)
Achterboordexpressie: ja (L1-L6)



HDI-hybride PCB 8-laag 1,5 mm op RO4003C en S10002M materialen 0



Impedantiebeheersing
De PCB is ontworpen met gecontroleerde impedantiefuncties, waaronder:



50 Ohm-differentiële paren: bovenste laag, 4 mil trace/gap met referentielaag 2
100 Ohm-differentiële paren: bovenste laag, 5 mil trace/gap met referentielaag 2
50 Ohm Single End: bovenste laag, 6 mil trace met referentielaag 2



Alle 0,3 mm vias zijn gevuld en bedekt volgens IPC 4761 Type VII, waardoor een robuuste verbinding wordt gewaarborgd.



HDI-hybride PCB 8-laag 1,5 mm op RO4003C en S10002M materialen 1



Kunstwerken en kwaliteitsnormen
De illustraties voor dit PCB zijn in het Gerber RS-274-X-formaat geleverd, waardoor naadloze integratie in bestaande productieprocessen wordt vergemakkelijkt.De naleving van de IPC-klasse-2-normen is tijdens de fabricage gewaarborgd, waardoor betrouwbare prestaties en kwaliteit worden gegarandeerd.



Typische toepassingen
De veelzijdigheid van dit PCB maakt het geschikt voor een breed scala aan toepassingen, waaronder:



Antennen en vermogenversterkers voor cellulaire basisstations


RF-identificatiemerkers


Radar en sensoren voor de automobielindustrie


LNB's voor satellieten voor directe uitzending


Informatica, communicatie en automobielelektronica



Conclusies
De nieuw geleverde 8-laag RO4003C + FR-4 PCB onderscheidt zich als een premium oplossing voor hoogfrequente toepassingen, waarbij geavanceerde materialen en nauwgezette techniek worden gecombineerd.Ontworpen om aan de eisen van de moderne elektronica te voldoenVoor verdere vragen of om een bestelling te plaatsen, neem vandaag nog contact met ons op!
