| Materiaal: | F4BTMS233 Core - 1,016 mm (40 mil) | Aantal lagen: | 2-laag |
|---|---|---|---|
| PCB-grootte: | 40 mm x 108 mm = 1 PCS, +/- 0,15 mm | PCB-dikte: | 1,1 mm |
| Gewicht van de afgewerkte Cu: | 1 oz (1,4 ml) buitenste lagen | Oppervlakte afwerking: | OSP |
| Markeren: | 1.016 mm PCB,40 ml PCB's |
||

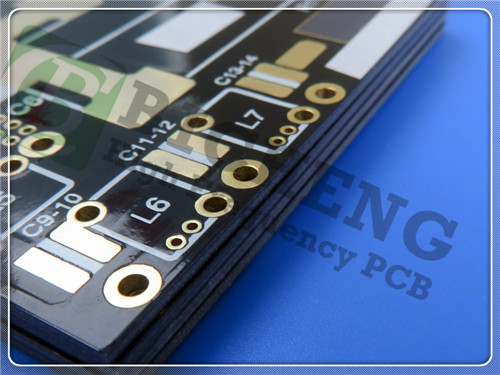

De introductie van de F4BTMS233 PCB, een toonaangevende oplossing ontworpen voor toepassingen met hoge betrouwbaarheid in veeleisende omgevingen.De F4BTMS233 vertegenwoordigt een belangrijke vooruitgang in materiaalformulering en productieprocessen.Deze PCB is ontworpen met een aanzienlijke hoeveelheid keramiek en versterkt met ultra-dun en ultra-fijn glasvezel doek, dit PCB levert verbeterde prestaties en een breed scala van dielectrische constanten.waardoor het een ideale keuze is voor de luchtvaart en andere kritieke toepassingen.
Geavanceerde materiaalcompositie
De F4BTMS233 maakt gebruik van een unieke mix van speciale nano-keramiek gemengd met polytetrafluorethyleen (PTFE) hars,de negatieve effecten van glasvezels op de verspreiding van elektromagnetische golven aanzienlijk minimaliserenDeze innovatieve formulering vermindert het dielectriciteitsverlies, terwijl de dimensionale stabiliteit wordt verbeterd en de X/Y/Z-anisotropie wordt verminderd.Het resultaat is een materiaal dat niet alleen de elektrische sterkte verbetert, maar ook een verbeterde thermische geleidbaarheid en een lage thermische uitbreidingscoëfficiënt heeftBovendien is het materiaal door zijn stabiele dielektrische temperatuurkenmerken geschikt voor een breed scala aan bedrijfsomstandigheden.
Belangrijkste kenmerken
- Dielectrische constante (Dk): 2,33 bij 10 GHz, die een betrouwbare prestatie biedt in hoogfrequente toepassingen.
- Dissipatiefactor: 0,0010 bij 10 GHz en 0,0011 bij 20 GHz, waardoor minimaal energieverlies wordt verzekerd.
- Coëfficiënt van thermische uitbreiding (CTE): X-as bij 35 ppm/°C, Y-as bij 40 ppm/°C en Z-as bij 220 ppm/°C, geldig van -55°C tot 288°C.
- lage thermische coëfficiënt Dk: -122 ppm/°C, houdend de stabiliteit van -55°C tot 150°C.
- UL-94 V0-classificatie: voldoening aan strenge ontvlambaarheidstandaarden.
- Lage vochtopname: slechts 0,02%, waardoor de betrouwbaarheid in verschillende omgevingen wordt verbeterd.
PCB-opstapeling en bouwgegevens
De F4BTMS233 PCB is voorzien van een tweelaags stijf ontwerp met de volgende specificaties:
- Koperlaag 1: 35 μm
- F4BTMS233 Kern: 1,016 mm (40 mil)
- Koperlaag 2: 35 μm
De afmetingen van het plaatje zijn vastgesteld op 40 mm x 108 mm (± 0,15 mm), met een afgewerkte plaatdikte van 1,1 mm. Op de buitenste lagen is een afgewerkte kopermassa van 1 oz (1,4 mil) voorzien,het garanderen van een optimale geleidbaarheid.
Bijkomende constructiedetails omvatten een minimale sporen/ruimte van 5/4 mil, een minimale gaatengrootte van 0,3 mm en een via-platingdikte van 20 μm.De oppervlakte is OSP (Organic Solderability Preservative)De bovenste zijde is wit gedrukt, terwijl de bovenste soldeermasker een helderblauw is, waardoor de onderdelen duidelijk kunnen worden geïdentificeerd.
Om de kwaliteit te garanderen, wordt vóór verzending een elektrische test van 100% uitgevoerd om ervoor te zorgen dat elk PCB voldoet aan de hoogste prestatienormen.
Het kunstwerk wordt geleverd in het Gerber RS-274-X-formaat, waardoor naadloze integratie met standaardproductieprocessen wordt vergemakkelijkt.
Kwaliteitsborging
De F4BTMS233 PCB is vervaardigd volgens de IPC-klasse-2-normen en zorgt voor een matige betrouwbaarheid die geschikt is voor consumentenelektronica en gespecialiseerde toepassingen.Deze kwaliteitsverbintenis garandeert een product dat consequent voldoet aan strenge prestatiecriteria.
Typische toepassingen
De F4BTMS233 PCB is ideaal geschikt voor verschillende toepassingen, waaronder:
- Ruimte- en ruimtevaartapparatuur: ideaal voor ruimtevaart- en cabineapparatuur die een hoge betrouwbaarheid vereist.
- Microwave- en RF-toepassingen: geschikt voor geavanceerde microwavecomponenten en RF-systemen.
- Militaire radar: ideaal voor radar en militaire toepassingen die precisie vereisen.
- Voedingsnetwerken en fasegevoelige antennes: ontworpen voor antennes met een gefascieerde matrix en satellietcommunicatie.
Conclusies
Ontdek de voordelen van de F4BTMS233 PCB, ontworpen voor uitmuntendheid in hoge frequentie en hoge betrouwbaarheid toepassingen.en strenge kwaliteitsnormen, is dit PCB klaar om te voldoen aan de eisen van de moderne elektronica.
