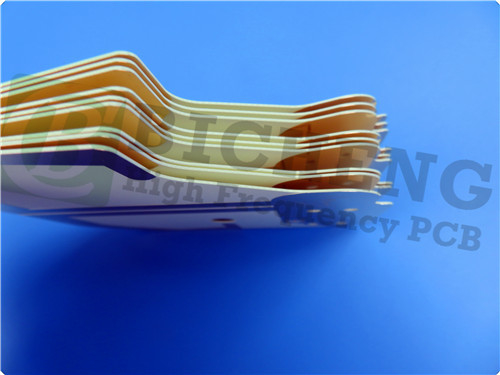

4 laag RO3003 PCB 1OZ RF High Frequency Circuit Board

4 Layer RO3003 PCB 1OZ RF High Frequency Circuit Board
4 Layer RO3003 PCB 1OZ RF High Frequency Circuit Board

Grote Afbeelding :  4 laag RO3003 PCB 1OZ RF High Frequency Circuit Board

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 stuks
Prijs: USD9.99-99.99/PCS
Verpakking Details: Vacuümzakken+kartonnen
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000 stuks per maand
Gedetailleerde productomschrijving
Materiaal: Rogers RO3003 Aantal lagen: 4-laag
PCB-grootte: 190 mm x 90 mm = 1 PCS PCB-dikte: 2,4 mm
Koperen gewicht: 1 oz (1,4 ml) buitenste lagen Oppervlakte afwerking: Onderdompelingsgoud
Markeren:

1OZ RF High Frequency Circuit Board

,

4-laag RO3003 PCB

,

RO3003 PCB's

Aangezien de vraag naar hoogwaardige printplaten (PCB's) blijft stijgen, gedreven door de technologische vooruitgang en de toenemende complexiteit van elektronische apparaten,de introductie van de Rogers RO3003 High-Frequency PCB markeert een belangrijke mijlpaal in de industrieDeze innovatieve PCB is speciaal ontworpen voor commerciële microgolf- en RF-toepassingen en biedt uitzonderlijke prestatie-eigenschappen die het ideaal maken voor een verscheidenheid aan geavanceerde toepassingen.met inbegrip van auto-radar, geavanceerde rijhulpsystemen (ADAS) en 5G-draadloze infrastructuur.



Begrip van Rogers RO3003: het materiële voordeel

De Rogers RO3003 PCB is gemaakt van met keramiek gevulde PTFE-composites, die talrijke voordelen bieden ten opzichte van traditionele PCB-materialen.Een van de opvallende kenmerken van het RO3003-laminaat is de uitstekende stabiliteit van de dielectrische constante (Dk) bij verschillende temperaturen en frequentiesDeze stabiliteit elimineert de stapsverandering in Dk die vaak bij kamertemperatuur optreedt bij PTFE-glasmaterialen, waardoor een betrouwbare prestatie in kritieke toepassingen wordt gewaarborgd.



Belangrijkste kenmerken en specificaties

1Dielectrische constante:De RO3003 PCB heeft een Dk van 3 ± 0,04 bij 10 GHz en 23°C. Deze lage en stabiele Dk is essentieel voor het behoud van de signaalintegrititeit in hoogfrequente toepassingen.



2. Dissipatiefactor:Met een dissipatiefactor van 0,001 bij 10 GHz en 23°C, minimaliseert de RO3003 het signaalverlies, waardoor deze geschikt is voor toepassingen die een hoge efficiëntie en een laag stroomverbruik vereisen.



3- Thermische stabiliteit:Het RO3003-laminaat beschikt over een thermische afbraakstemperatuur (Td) van meer dan 500°C, waardoor ook onder extreme thermische omstandigheden betrouwbare prestaties worden gewaarborgd.



4. Warmtegeleidbaarheid:Bij 0,5 W/mK zorgt de thermische geleidbaarheid van de RO3003 voor een effectieve warmteafvoer, wat cruciaal is in toepassingen met een hoog vermogen, waar oververhitting kan leiden tot componentfalen.



5Absorptie:Met een vochtabsorptie van slechts 0,04%, behoudt het RO3003 PCB zijn eigenschappen onder verschillende omgevingsomstandigheden, waardoor de betrouwbaarheid ervan verder wordt verbeterd.



6Coëfficiënt van thermische uitbreiding (CTE):De lage CTE-waarden (X-as: 17 ppm/°C, Y-as: 16 ppm/°C, Z-as: 25 ppm/°C) zorgen ervoor dat het PCB zijn dimensionale stabiliteit behoudt in een breed temperatuurbereik,die van cruciaal belang is voor het ontwerpen van meerlagige platen.



RO3003 Typische waarde
Vastgoed RO3003 De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 3.0±0.04 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 3 Z.   8 GHz tot 40 GHz Differentiële faselengte methode
Dissipatiefactor,tanδ 0.001 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε -3 Z. ppm/°C 10 GHz -50°C tot 150°C IPC-TM-650 2.5.5.5
Dimensionale stabiliteit 0.06
0.07
X
Y
mm/m COND A IPC-TM-650 2.2.4
Volumeweerstand 107   MΩ.cm COND A IPC 2.5.17.1
Oppervlakteweerstand 107   COND A IPC 2.5.17.1
Tensielmodule 930
823
X
Y
MPa 23°C ASTM D 638
Vochtopname 0.04   % D48/50 IPC-TM-650 2.6.2.1
Specifieke warmte 0.9   j/g/k   Berekeningen
Warmtegeleidbaarheid 0.5   W/M/K 50°C ASTM D 5470
Coëfficiënt van thermische uitbreiding
(-55 tot 288°C)
17
16
25
X
Y
Z.
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Dichtheid 2.1   gm/cm3 23°C ASTM D 792
Koperen schil sterkte 12.7   Ik ben erbij. 1 oz, EDC na soldeerfloat IPC-TM 2.4.8
Ontvlambaarheid V-0       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



Voordelen van de Rogers RO3003 PCB

1Laag dielektrisch verlies

Het lage dielectrische verlies van de RO3003 PCB's maakt het mogelijk efficiënt te werken in toepassingen die werken bij frequenties tot 77 GHz.Deze mogelijkheid is met name belangrijk voor geavanceerde telecommunicatietechnologieën en automobielradarsystemen., waarbij hoogfrequente signalen met minimale afbraak moeten worden verzonden.



2Uitstekende mechanische eigenschappen

De mechanische eigenschappen van het RO3003 PCB zijn stabiel bij temperatuurschommelingen, waardoor betrouwbare stripline- en meerlagige platenconstructies mogelijk zijn.Deze betrouwbaarheid is essentieel voor ontwerpen met een hoge dichtheid die precieze elektrische kenmerken vereisen.



3Uniforme mechanische eigenschappen

De RO3003 biedt uniforme mechanische eigenschappen over een reeks dielectrische constanten, waardoor het geschikt is voor meerlaagse platen die verschillende materialen bevatten.Deze flexibiliteit is vooral gunstig voor hybride ontwerpen die epoxyglas en andere materialen combineren.



4Stabiele dielectrische constante

De stabiele dielektrische constante van de RO3003 PCB over temperatuur- en frequentiebereiken is ideaal voor verschillende toepassingen, waaronder bandpassfilters, microstrip patch antennes,met een vermogen van niet meer dan 50 WDeze stabiliteit zorgt voor consistente prestaties in veeleisende omgevingen.



5. Lage uitbreidingscoëfficiënt in het vliegtuig

De lage uitbreidingscoëfficiënt van de RO3003 PCB's in het vlak maakt het mogelijk om te matchen met koper, wat cruciaal is voor het garanderen van betrouwbare op het oppervlak gemonteerde assemblages.Deze eigenschap vermindert het risico op mechanische spanning en storingen als gevolg van temperatuurveranderingen.



6Economisch productieproces

Het massaproductieproces van het RO3003 PCB resulteert in een zuinige prijsstelling van het laminaat, waardoor het een aantrekkelijke optie is voor grootschalige productie zonder afbreuk te doen aan de kwaliteit.



PCB-constructie en specificaties

De Rogers RO3003 PCB is voorzien van een 4-laag rigide stapel, ontworpen voor optimale prestaties:



- Koperlaag 1: 35 μm
- Rogers RO3003: 60 mil
- Koperlaag 2: 35 μm
- Prepreg RO4450F: 4 mil (0,101 mm)
- Koperlaag 3: 35 μm
- Rogers RO3003: 20 mil (0,508 mm)
- Koperlaag 4: 35 μm



Belangrijke afmetingen en specificaties

- Afmetingen van het bord: 190 mm x 90 mm
- Minimaal spoor/ruimte: 4/4 millimeter.
- Minimale gatgrootte: 0,4 mm
- Afgewerkte platendikte: 2,4 mm
- Afgerond koper Gewicht: 1 oz (1,4 mil)
- Via Plating Dikte: 20 μm
- Oppervlakte afwerking: Immersion Gold.
Kleuren: boven - geel, onder - groen
- Elektrische test: 100% elektrische test vóór verzending



4 laag RO3003 PCB 1OZ RF High Frequency Circuit Board 0



Typische toepassingen

De Rogers RO3003 PCB is veelzijdig en geschikt voor een breed scala aan toepassingen, waaronder:



- Automobiele radartoepassingen: ondersteuning van geavanceerde rijhulpsystemen en veiligheidsvoorzieningen in voertuigen.


- Global Positioning Satellite Antennas: Betrouwbare ontvangst en verzending van signalen.


- Cellulaire telecommunicatiesystemen: ideaal voor versterkers en antennes in mobiele netwerken.


- Patch antennes voor draadloze communicatie: het vergemakkelijken van effectieve gegevensoverdracht in draadloze systemen.


- Direct Broadcast Satellites: het garanderen van een kwalitatief hoogwaardige signaallevering voor satellietcommunicatie.


- Remote meterlezers: ondersteuning van een efficiënte gegevensverzameling in de nutsbedrijven.


- Power Backplanes: een robuuste ondersteuning voor elektronische systemen met een hoog vermogen.



Conclusies

De Rogers RO3003 High-Frequency PCB vertegenwoordigt een belangrijke vooruitgang in PCB-technologie, speciaal ontworpen om te voldoen aan de veeleisende eisen van RF- en microgolftoepassingen.Met zijn uitzonderlijke dielectrische stabiliteitMet zijn lage verlieskenmerken en robuuste mechanische eigenschappen kan het RO3003 PCB de prestaties van een breed scala aan elektronische apparaten verbeteren.



Voor meer informatie over de Rogers RO3003 PCB of om uw specifieke projectbehoeften te bespreken, neem dan contact op met ons verkoopteam op sales10@bichengpcb.com.Wij streven ernaar om kwaliteitsproducten en uitzonderlijke ondersteuning te leveren om u te helpen uw projectdoelen te bereiken..
