Hybride PCB met 6 lagen met RO4003C- en FR4-materiaal met gecontroleerde impedantie

Hybride PCB met 6 lagen met RO4003C- en FR4-materiaal met gecontroleerde impedantie

MOQ: 1 PCS
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
RO4003C en FR-4
Aantal lagen:
6-laag
PCB-grootte:
83.50 mm x 66 mm = 1 PCS, +/- 0,15 mm
PCB-dikte:
1.1mm
Koperen gewicht:
1 oz (1,4 ml) binnenste/buitenste lagen
Oppervlakte afwerking:
Onderdompelingsgoud
Markeren:

RO4003C Hybride PCB's

,

FR4 materiaal hybride PCB

,

Impedantiebeheerde hybride PCB's

Productbeschrijving

We zijn verheugd om onze nieuw geleverde 6 lagen printplaat (PCB) te kunnen aankondigen ontworpen met Rogers RO4003C materialen.Deze innovatieve PCB combineert uitzonderlijke elektrische prestaties met een gemakkelijke fabricage, waardoor het een perfecte oplossing is voor hoogfrequente toepassingen.


Belangrijkste kenmerken

RO4003C-materiaal

- Dielectrische constante (Dk): 3,38 ± 0,05 bij 10 GHz
- Dissipatiefactor: 0,0027 bij 10 GHz
- Warmtegeleidbaarheid: 0,71 W/m/°K
- Thermische coëfficiënt van dielectrische constante: +40 ppm/°C (operatiebereik: -50°C tot 150°C)
- CTE is gekoppeld aan koper:
- X-as: 11 ppm/°C
- Y-as: 14 ppm/°C
- Z-as CTE: 46 ppm/°C
- Temperatuur van overgang van glas (Tg): > 280 °C
- Vochtopname: 0,06%
- Niet gebroomd



RO4003C Typische waarde
Vastgoed RO4003C De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 3.38±0.05 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 3.55 Z.   8 tot 40 GHz Differentiële faselengte methode
Dissipatiefactor 0.0027
0.0021
Z.   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε +40 Z. ppm/°C -50°C tot 150°C IPC-TM-650 2.5.5.5
Volumeweerstand 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Oppervlakteweerstand 4.2 x 109   COND A IPC-TM-650 2.5.17.1
Elektrische kracht 31.2(780) Z. Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Tensielmodule 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Treksterkte 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Buigkracht 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Dimensionale stabiliteit < 0.3 X, Y mm/m
(mil/inch)
na etch+E2/150°C IPC-TM-650 2.4.39A
Coëfficiënt van thermische uitbreiding 11
14
46
X
Y
Z.
ppm/°C -55°C tot 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Een IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
Warmtegeleidbaarheid 0.71   W/M/oK 80°C ASTM C518
Vochtopname 0.06   % 48 uur onderdompeling 0.060"
monster Temperatuur 50°C
ASTM D 570
Dichtheid 1.79   gm/cm3 23°C ASTM D 792
Koperen schil sterkte 1.05
(6.0)
  N/mm
(PLI)
Na het solderen 1 oz.
EDC-folie
IPC-TM-650 2.4.8
Ontvlambaarheid N/A       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



S1000-2M Kenmerken

- Verbeterde Z-as CTE voor verbeterde door-gat betrouwbaarheid
- Uitstekende mechanische verwerkbaarheid en thermische weerstand
- Loodvrije compatibiliteit
- Tg: 180°C (DSC)
- UV-blokkage en AOI-compatibiliteit
- Hoge hittebestendigheid met superieure anti-CAF prestaties
- Lage wateropname


PCB-specificaties

- Layer Stackup:
- Koperlaag 1: 35 μm
- RO4003C Kern: 0,305 mm (12 mil)
- Koperlaag 2: 35 μm
- Prepreg Bondply (1080 RC63%): 0,0644 mm (2,5 mil)
- Koperlaag 3: 35 μm
- FR-4 (Tg 170): 0,076 - 0,203 mm (3 mil)
- Koperlaag 4: 35 μm
- Prepreg Bondply (1080 RC63%): 0,0644 mm (2,5 mil)
- Koperlaag 5: 35 μm
- RO4003C Kern: 0,305 mm (12 mil)
- Koperlaag 6: 35 μm



- Afmetingen: 83,50 mm x 66 mm ± 0,15 mm
- Afgewerkte platendikte: 1,1 mm
- Afgerond koper Gewicht: 1 oz (1,4 ml) op zowel de binnenste als de buitenste lagen
- Minimaal spoor/ruimte: 4/4 mil.
- Minimale gatgrootte: 0,2 mm
- Via Plating Dikte: 20 μm
- Oppervlakte afwerking: Immersion Gold.
- Solder Mask Kleur: Matt Groen (boven en onder)
- Silkscreen Kleur: Wit (alleen bovenaan)
- Impedantieregeling: 50 ohm op 4 mil / 4 mil traces/gaps (bovenlaag)
- Via Configuratie: 0,2 mm via gevuld en bekleed
- Elektrische tests: 100% vóór verzending

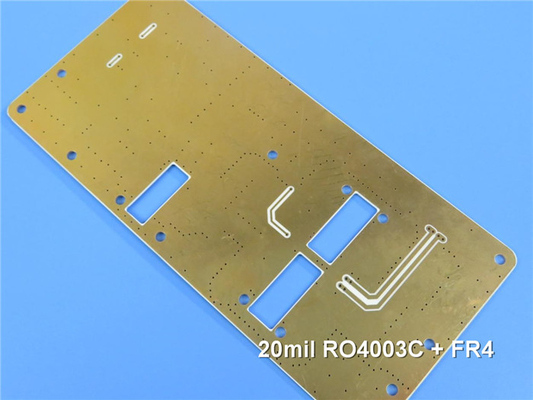

Hybride PCB met 6 lagen met RO4003C- en FR4-materiaal met gecontroleerde impedantie 0



Typische toepassingen

Dit PCB is ideaal voor een verscheidenheid aan geavanceerde toepassingen, waaronder:



- breedbandantennes voor commerciële luchtvaart
- micro- en striplijncircuits
- Millimetergolftoepassingen
- Radarsystemen
- Leidssystemen
- Digitale radio-antennen van punt tot punt


Kwaliteitsborging

Onze PCB's zijn vervaardigd volgens IPC-Klasse 2-normen en zorgen voor hoge betrouwbaarheid en prestaties.


Wereldwijde beschikbaarheid

Onze hoogwaardige PCB's zijn beschikbaar voor wereldwijde verzending, en bieden geavanceerde oplossingen waar u ook bent.



Hybride PCB met 6 lagen met RO4003C- en FR4-materiaal met gecontroleerde impedantie 1
