Vandaag presenteren we een nieuw geleverde PCB basis op de RT duroid 5870 laminaat.Het Rogers RT/duroid 5870 hoogfrequente laminaat is een PTFE-compositmateriaal versterkt met glasmicrofibersHet biedt een lage dielektrische constante (Dk) van 2,33 met een strakke tolerantie, waardoor het goed geschikt is voor hoogfrequente en breedbandtoepassingen waar lage dispersies en verliezen tot een minimum moeten worden beperkt.

RT duroid 5870 PCB heeft een dielectrische constante van 2,33 ± 0,02 bij 10 GHz en 23°C en een dissipatiefactor van 0,0012 bij 10 GHz en 0,0005 bij 1 MHz.Het heeft ook een sterke koperen schil sterkte van 27.2 pli, lage vochtopname van 0,02%, hoge thermische stabiliteit met een Td van meer dan 500°C. Het materiaal is isotrope en heeft een ontvlambaarheid van UL 94-V0.

De voordelen van dit RT/duroïde 5870-PCB zijn onder meer het laagste elektrische verlies voor een versterkt PTFE-materiaal, gemakkelijke bewerkbaarheid, weerstand tegen oplosmiddelen en reagentia die worden gebruikt bij etsen of bekleden,en geschiktheid voor omgevingen met veel vochtHet is een gevestigd en betrouwbaar materiaal met uniforme elektrische eigenschappen over een breed frequentiebereik.

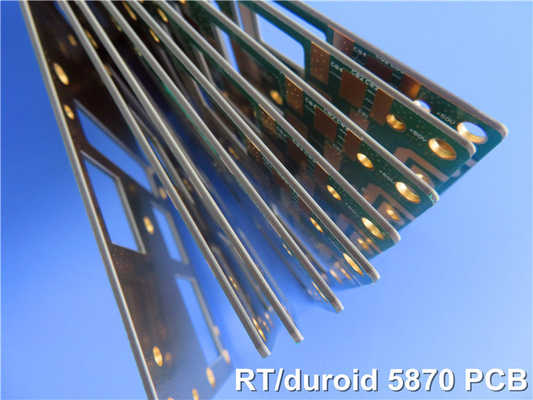

Deze PCB zelf is een tweelaags starre constructie, met 35 μm koper op beide lagen en een dielectrische dikte van 0,127 mm (5 mil) van RT/duroïde 5870.met een tolerantie van ±0.15 mm. Het heeft een minimale sporen/ruimte van 4/4 mil, een minimale gatgrootte van 0,3 mm en een afgewerkte plaatdikte van 0,2 mm. Het kopergewicht is 1 oz (1,4 mil) op de buitenste lagen,en de dikte van de via-plating is 20 μmDe oppervlakte is onderdompelingsgoud en elk PCB wordt voor verzending 100% elektrisch getest.

Deze RT/duroïde 5870-PCB is geschikt voor een verscheidenheid aan breedband- en hoogfrequente toepassingen, waaronder commerciële breedbandantennes van luchtvaartmaatschappijen, microstrip- en striplijncircuits,millimetergolftoepassingen, radarsystemen, begeleidingssystemen en punt-tot-punt digitale radioantennes.

Hoogwaardige RF/microwave-PCB's: het voordeel van de Rogers RT/duroïde 5870

In de steeds veranderende wereld van hoogfrequente en breedbandelektronica kan de keuze van het printplaatmateriaal een ontwerp maken of breken.Een materiaal dat al lang een oplossing is voor veeleisende RF- en microgolftoepassingen is Rogers' RT/duroid 5870 hoogfrequente laminaat.

Dit op PTFE gebaseerde composietmateriaal, versterkt met glasmicrofibers, biedt een unieke combinatie van elektrische, mechanische,en thermische eigenschappen die het een ideale keuze maken voor een breed scala aan hoogfrequente circuits en systemen.

Uitzonderlijke elektrische prestaties
De kern van de aantrekkingskracht van de RT/duroid 5870 ligt in de uitstekende elektrische prestaties.een uitstekende signaalintegriteit en minimale verspreiding, zelfs bij hogere frequenties.

Even indrukwekkend is de lage dissipatiefactor (Df) van het laminaat van slechts 0,0012 bij 10 GHz en 0,0005 bij 1 MHz.Dit is cruciaal voor het maximaliseren van de efficiëntie en signaaltrouwheid in hoge snelheid, hoogfrequente toepassingen.

De elektrische eigenschappen van het materiaal blijven ook opmerkelijk stabiel over een breed frequentiebereik, van DC tot 100 GHz en verder.omdat het ontwerpers in staat stelt hetzelfde materiaal te gebruiken voor verschillende schakeltopologieën zonder zich zorgen te hoeven maken over onvoorspelbare prestatievariaties.

Mechanische robuustheid en betrouwbaarheid
De RT/duroïde 5870 heeft naast zijn superieure elektrische eigenschappen ook uitstekende mechanische eigenschappen.een robuuste bevestiging van koperschichten en een betrouwbare onderlinge verbinding.

De lage vochtopname van slechts 0,02% maakt het laminaat geschikt voor gebruik in omgevingen met een hoog vochtgehalte.Terwijl de hoge thermische stabiliteit van het materiaal (Td > 500°C) en de ontvlambaarheid volgens UL 94-V0 een extra laag betrouwbaarheid en veiligheid toevoegen.

De glasmicrofiberversterking geeft de RT/duroid 5870 bovendien een uitzonderlijke dimensionale stabiliteit, met een coëfficiënt van thermische uitbreiding (CTE) van 22 ppm/°C op de X-as, 28 ppm/°C op de Y-as,en 173 ppm/°C in de Z-asDit helpt om registratieproblemen tot een minimum te beperken en om dimensionale integriteit te garanderen, zelfs in complexe, hoogdichte ontwerpen.

Flexibiliteit van het ontwerp en bewerkbaarheid
Een van de belangrijkste voordelen van de RT/duroid 5870 is de uitstekende bewerkbaarheid, waardoor ontwerpers het materiaal gemakkelijk kunnen snijden, vormgeven en bewerken om aan hun specifieke vereisten te voldoen.Deze flexibiliteit is met name waardevol bij prototyping en kleine productie, waar het vermogen om snel te itereren op ontwerpconcepten een game-changer kan zijn.

De weerstand van het laminaat tegen de oplosmiddelen en reagentia die worden gebruikt bij etsen en plating maakt het veelzijdiger.die het gebruik van standaardtechnieken voor de vervaardiging van PCB's mogelijk maken zonder afbreuk te doen aan de prestaties of de betrouwbaarheid.

Breed toepassingsgebied

De uitzonderlijke elektrische, mechanische en thermische eigenschappen van de RT/duroid 5870 maken het een veelzijdige oplossing voor een breed scala aan hoogfrequente en breedbandtoepassingen, waaronder:

Breedbandantennes voor commerciële luchtvaart
met een vermogen van niet meer dan 50 W
Millimetergolfsystemen
Radar- en geleidingssystemen
met een vermogen van niet meer dan 10 W


Of je nu werkt aan geavanceerde 5G-infrastructuur, satellietcommunicatie van de volgende generatie, of high-resolution radarsystemen, de Rogers RT/duroid 5870 kan de prestaties leveren,betrouwbaarheid, en ontwerp flexibiliteit die je nodig hebt om voor te blijven op de curve.

Conclusies
In de snelle wereld van de hoogfrequente elektronica kan de keuze van het PCB-materiaal een cruciale factor zijn voor het succes van een ontwerp.Het Rogers RT/duroid 5870 hoogfrequente laminaat is een uitstekende oplossingDoor gebruik te maken van de unieke voordelen van dit materiaal, heeft het een unieke elektrische prestatie, mechanische robuustheid en flexibiliteit.Ingenieurs en ontwerpers kunnen de grenzen verleggen van wat mogelijk is op het gebied van RF en microgolf technologie..
