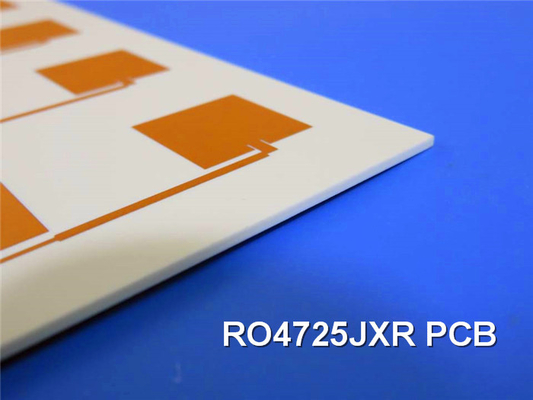

Rogers RO4725JXR Antenna Grade PCB Biedt uitzonderlijke RF prestaties betaalbare prijs

Inleiding
In de voortdurend evoluerende wereld van draadloze communicatie is de vraag naar hoogwaardige, kosteneffectieve antenneloplossingen nog nooit zo groot geweest.een gerenommeerde leider in geavanceerde circuitmaterialen, heeft het RO4725JXR PCB ontwikkeld om aan deze behoefte te voldoen.het aanbieden van een betaalbaar en betrouwbaar alternatief voor traditionele laminaten op basis van PTFE.

Kenmerken en voordelen
De RO4725JXR PCB heeft een indrukwekkende reeks functies die het een uitstekende keuze maken voor antenne- en RF-toepassingen.dit materiaal levert uitzonderlijke elektrische prestaties, met een lage dissipatiefactor (Df) van 0,0026 bij 10 GHz en 0,0022 bij 2,5 GHz.Deze combinatie van laag verlies en stabiele Dk zorgt ervoor dat antenneontwerpers substantiële winstwaarden kunnen bereiken terwijl de degradatie van het signaal wordt geminimaliseerd.

Een van de belangrijkste voordelen van de RO4725JXR is de uitstekende thermische coëfficiënt van dielectrische constante, gemeten op +34 ppm/°C.Deze opmerkelijke stabiliteit zorgt voor een consistente circuitprestatie onder een breed scala aan omgevingsomstandighedenBovendien is de CTE van het materiaal nauw verbonden met koper, met X-, Y- en Z-assen van 13.9, 19 en respectievelijk 25,6 ppm/°C, waardoor het risico op delaminatie en andere betrouwbaarheidsproblemen tot een minimum worden beperkt.

Naast zijn indrukwekkende elektrische en thermische eigenschappen heeft het RO4725JXR-PCB ook een hoge Tg-waarde van meer dan 280 °C.met een vermogen van meer dan 50 W,Dit maakt een naadloze integratie mogelijk in bestaande productiewerkstromen, waardoor de behoefte aan gespecialiseerde verwerking en verwerking wordt verminderd.

Met name heeft het RO4725JXR-PCB een uitstekende prestatie van passieve intermodulatie (PIM) aangetoond, met waarden die beter zijn dan -160 dBc (43 dBm signaal van 1.900 MHz).Dit lage PIM-kenmerk is cruciaal voor cellulaire basisstationantennes en andere hoogwaardige RF-systemen, waarbij de integriteit van een schoon signaal van het grootste belang is.

Toepassingen en specificaties
De RO4725JXR PCB is ideaal geschikt voor een breed scala aan antenne- en RF-toepassingen, met bijzondere aandacht voor cellulaire basisstationantennes.Het is een uitstekende keuze voor ontwerpers die zowel kosten als prestaties willen optimaliseren in hun draadloze oplossingen..

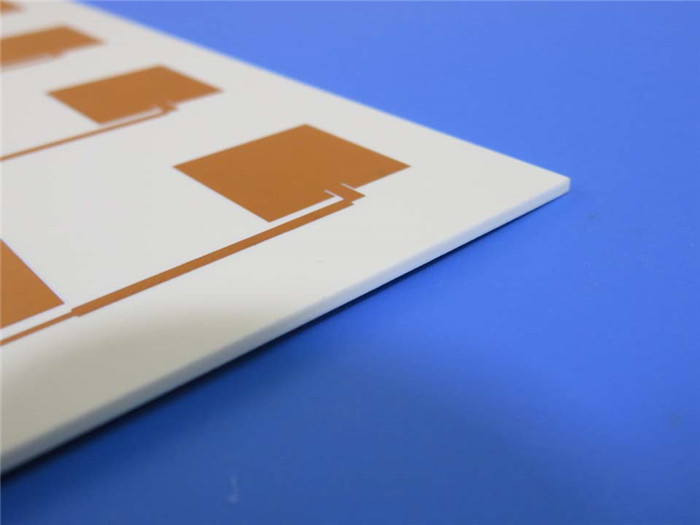

In termen van specificaties is dit PCB een tweelaags stijf circuit board met afmetingen van 42,13 mm x 112,96 mm ± 0,15 mm. De koperdikte is 1 oz (1,4 mil) op beide buitenste lagen,en het minimale spoor/ruimte is 5/5 milHet plaatje heeft een minimale gaatengrootte van 0,4 mm en een einddikte van 0,8 mm, met een via-platingdikte van 20 μm. De oppervlakte is onderdompelingsgoud.en het bord is vervaardigd volgens de kwaliteitsnorm IPC-Klasse 2, met 100% elektrische testen vóór verzending.

Conclusies
De Rogers RO4725JXR PCB is een aantrekkelijk alternatief voor traditionele PTFE-gelamineerde materialen en biedt een unieke combinatie van uitzonderlijke RF-prestaties, thermische stabiliteit en kosteneffectiviteit.Met zijn robuuste kenmerken en consistent circuit gedrag, dit PCB is klaar om een go-to-oplossing voor antenne ontwerpers en RF ingenieurs die op zoek zijn om hun draadloze systemen te optimaliseren.
