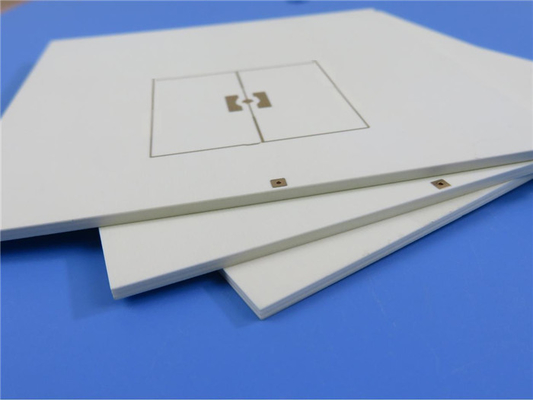

Multilayer Hybrid PCB op basis van RO4003C en S1000-2 Substraten Immersion Gold

Multilayer Hybrid PCB op basis van RO4003C en S1000-2 Substraten Immersion Gold

MOQ: 1 stuks
Prijs: USD9.99-99.99/PCS
Standaardverpakking: Vacuümzakken+kartonnen
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
Rogers RO4003C Core; S1000-2 FR-4
PCB-grootte:
82.5 mm x 66 mm = 1 PCS, +/- 0,15 mm
Koperen gewicht:
1 oz (1,4 ml) per laag
Oppervlakte afwerking:
Onderdompelingsgoud
Aantal lagen:
6-laag
PCB-dikte:
1.1mm
Markeren:

S1000-2 Multilayer Hybride PCB's

,

RO4003C Multilayer Hybrid PCB

,

Onderdompelinggoud multilayer hybride PCB

Productbeschrijving

Met onze uitzonderlijke hybride PCB, die de geavanceerde functies van Rogers RO4003C en Shengyi S1000-2 combineert.laag verlies, en kosteneffectiviteit, waardoor het een ideale keuze is voor een breed scala aan toepassingen, waaronder punt-tot-punt digitale radio-antennes, cellulaire basisstation-antennes, automobielradarsystemen,en nog veel meer..



RO4003C Kenmerken:

RO4003C-laminaat van Rogers is een speciaal geweven glasversterkt koolwaterstof/keramisch materiaal ontworpen om uitzonderlijke elektrische prestaties en fabricage mogelijkheden te bieden.



- Strenge controle van de dielectrische constante: RO4003C zorgt voor een nauwkeurige controle van de dielectrische constante (Dk) met een waarde van 3,38 +/- 0.05, die een betrouwbare signaaloverdracht biedt.



- Low Loss Tangent: met een dissipatiefactor van 0,0027 bij 10 GHz minimaliseert RO4003C het signaalverlies en vertoont uitstekende prestaties op hoge frequentie.



- lage CTE op de Z-as: RO4003C toont een lage coëfficiënt van thermische uitbreiding (CTE) van 46 ppm/°C in de Z-as, waardoor uitstekende dimensionale stabiliteit en betrouwbaarheid worden gewaarborgd.



Vastgoed RO4003C De richting Eenheden Voorwaarde Testmethode
Dielectrische constante,εProces 3.38±0.05 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Geklemde streeplijn
Dielectrische constante,ε Ontwerp 3.55 Z.   8 tot 40 GHz Differentiële faselengte methode
Dissipatiefactor 0.0027
0.0021
Z.   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Thermische coëfficiënt ε +40 Z. ppm/°C -50°C tot 150°C IPC-TM-650 2.5.5.5
Volumeweerstand 1.7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Oppervlakteweerstand 4.2 x 109   COND A IPC-TM-650 2.5.17.1
Elektrische kracht 31.2(780) Z. Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Tensielmodule 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Treksterkte 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 geïsoleerd ASTM D 638
Buigkracht 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Dimensionale stabiliteit < 0.3 X, Y mm/m
(mil/inch)
na etch+E2/150°C IPC-TM-650 2.4.39A
Coëfficiënt van thermische uitbreiding 11
14
46
X
Y
Z.
ppm/°C -55°C tot 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Een IPC-TM-650 2.4.24.3
Td 425   °C TGA   ASTM D 3850
Warmtegeleidbaarheid 0.71   W/M/oK 80°C ASTM C518
Vochtopname 0.06   % 48 uur onderdompeling 0.060"
monster Temperatuur 50°C
ASTM D 570
Dichtheid 1.79   gm/cm3 23°C ASTM D 792
Koperen schil sterkte 1.05
(6.0)
  N/mm
(PLI)
Na het solderen 1 oz.
EDC-folie
IPC-TM-650 2.4.8
Ontvlambaarheid N/A       UL 94
Loodvrij proces compatibel - Ja, dat klopt.



S1000-2 Kenmerken:

S1000-2 materialen van Shengyi zijn loodvrije compatibele FR-4 laminaat, bekend om hun hoge thermische weerstand, lage CTE en uitstekende door-gat betrouwbaarheid.



- Hoge thermische weerstand en Tg: S1000-2 beschikt over een hoge glazen overgangstemperatuur (Tg) van 170°C (DSC), waardoor het geschikt is voor toepassingen met verhoogde bedrijfstemperatuur.Het vertoont ook een uitstekende UV-blokkering en AOI-compatibiliteit.



- lage CTE op de Z-as: met een lage CTE van 45 ppm/°C vóór Tg biedt S1000-2 uitzonderlijke dimensie stabiliteit, waardoor een betrouwbare prestatie onder verschillende omstandigheden wordt gewaarborgd.



- Uitstekende mechanische en elektrische eigenschappen: S1000-2 biedt uitstekende anti-CAF-prestaties (conductieve anodische filamenten), een lage waterabsorptie van 0,1%, en een betrouwbare betrouwbaarheid van de doorgang.



Multilayer Hybrid PCB op basis van RO4003C en S1000-2 Substraten Immersion Gold 0



Hybride PCB-constructie:

Deze hybride PCB combineert de voordelen van RO4003C en S1000-2 materialen om aan specifieke eisen te voldoen.wordt strategisch gebruikt in kritieke gebieden zoals RF-transmissielijnen en gevoelige signaalpadenS1000-2, een kosteneffectief en veelzijdig FR-4-materiaal, wordt gebruikt op andere gebieden van het PCB waar hoogfrequente prestaties niet zo cruciaal zijn, zoals elektriciteitsdistributie en mechanische ondersteuning.Dit hybride ontwerp zorgt voor een evenwicht tussen prestaties en kosteneffectiviteit.



PCB-constructie en specificaties:

Deze hybride pcb heeft een 6 lagen rigide constructie, zorgvuldig ontworpen om aan de eisen te voldoen.



- Afmetingen van de platen: De afmetingen van de PCB's worden nauwkeurig gehandhaafd op 82,5 mm x 66 mm (1 PCS) met een tolerantie van +/- 0,15 mm.



- Trace/Space en Hole Size: de minimale trace/space is 4/6 mils, waardoor een fijne routing mogelijk is.



- Stackupconfiguratie: De stackup bestaat uit koperschichten, RO4003C- en S1000-2-kernen en prepreg-lagen, die optimale prestaties en betrouwbaarheid bieden.



- Afgesloten plaatdikte en kopergewicht: de afgewerkte plaatdikte is 1,1 mm, wat duurzaamheid garandeert.



- Via-plating en oppervlakteafwerking: de dikte van de via-plating is 20 μm, waardoor betrouwbare interconnectiviteit wordt gewaarborgd.een uitstekende soldeerbaarheid en corrosiebestendigheid.



- zijdecrème en soldeermasker: de bovenste zijdecrème is wit, waardoor de zichtbaarheid van het onderdeel wordt verbeterd. de onderste zijdecrème wordt niet aangebracht. de bovenste en onderste soldeermaskers zijn in matgroen,betrouwbare bescherming bieden.



- Elektrische tests en kwaliteitsnormen: elk PCB wordt volledig elektrisch getest om een optimale werking te garanderen.het waarborgen van betrouwbaarheid en consistente prestaties.



Multilayer Hybrid PCB op basis van RO4003C en S1000-2 Substraten Immersion Gold 1



Afbeeldingen, beschikbaarheid en toepassingen:

Deze hybride PCB met RO4003C en S1000-2 materialen is compatibel met Gerber RS-274-X artwork, waardoor naadloze integratie in uw ontwerp workflow.het bieden van gemakkelijke toegankelijkheid aan ontwerpers en fabrikanten die op zoek zijn naar PCB-oplossingen van topkwaliteit.



Ontgrendel het volledige potentieel van uw hoogfrequente toepassingen met onze geavanceerde hybride PCB.en kosteneffectiviteit door onze hybride oplossing te kiezenVerhoog uw ontwerpen naar nieuwe hoogten en geniet van de voordelen van zowel RO4003C als S1000-2 materialen.
