| Materiaal: | F4BTM450 Core | PCB-grootte: | 63 mm x 63 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Koperen gewicht: | 1 oz (1,4 ml) buitenste lagen | Afwerking van het oppervlak: | Onderdompelingsgoud |
| Aantal lagen: | 2-laag | PCB-dikte: | 3.2mm |

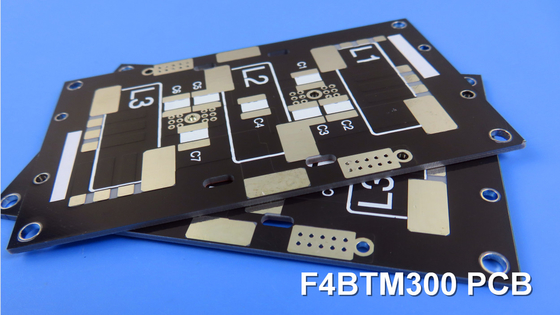

| Markeren: | Black Soldermask F4BTM PCB,Onderdompeling Goud F4BTM PCB,3.2mm F4BTM PCB's |
||
Deze serie geavanceerde circuit laminaten combineert een glasvezel doek, nano-keramische vulling en polytetrafluoroethyleenhars.met nauwgezette wetenschappelijke technieken en strenge persprocessen.
De F4BTM PCB-serie bouwt voort op de F4BM-dielectrische laag, die hoog-dielectrische en laagverlies nanoschaalkeramiek bevat.
1Verbeterde prestaties:
- Hogere dielectrische constante (Dk):
Het bereiken van een superieure signaaloverdracht met een Dk van 4,5 bij 10 GHz, waardoor een efficiënte werking op hoge frequentie mogelijk is.
- Lage dissipatiefactor:
Ervaar minimaal signaalverlies met een dissipatiefactor van 0,002 bij 10 GHz, waardoor optimale prestaties worden gewaarborgd in veeleisende toepassingen.
- Verbeterde thermische stabiliteit:
Het F4BTM-PCB vertoont een lage coëfficiënt van thermische uitbreiding (CTE) met waarden van 10 ppm/°C (X-as), 12 ppm/°C (Y-as) en 51 ppm/°C (Z-as) binnen het temperatuurbereik van -55°C tot 288°C.Deze uitzonderlijke thermische stabiliteit zorgt voor betrouwbare prestaties onder extreme temperatuuromstandigheden.
- Consistente dielectrische constante over temperatuur:
Gebruik maken van een lage thermische coëfficiënt Dk bij -60 ppm/°C binnen het temperatuurbereik van -55°C tot 150°C, waardoor een consistente signaalintegriteit in verschillende thermische omgevingen mogelijk is.
- Uitstekende vochtbestendigheid:
Met een vochtabsorptie van 0,05% biedt het F4BTM-PCB uitzonderlijke weerstand tegen vocht en zorgt het voor lange termijn betrouwbaarheid, zelfs onder vochtige omstandigheden.
| Technische parameters van het product | Productmodellen en gegevensblad | ||||||
| Productkenmerken | Testomstandigheden | Eenheid | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
| Dielektrische constante (typisch) | 10 GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
| Dielektrische constante tolerantie | / | / | ±0.06 | ±0.06 | ±0.06 | ±0.07 | |
| Verlies Tangent (typisch) | 10 GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
| 20 GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
| Dielectrische constante temperatuurcoëfficiënt | -55 °C tot 150 °C | PPM/°C | - 78 | - 75 | - 75 | - 60 | |
| Peelsterkte | 1 OZ F4BTM | N/mm | > 16 | > 16 | > 16 | > 16 | |
| 1 OZ F4BTME | N/mm | > 14 | > 14 | > 14 | > 14 | ||
| Volumeweerstand | Standaardvoorwaarde | MΩ.cm | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | |
| Oppervlakteweerstand | Standaardvoorwaarde | MΩ | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | ≥ 1 × 10^6 | |
| Elektrische sterkte (Z-richting) | 5 kW,500 V/s | KV/mm | > 26 | > 30 | > 32 | > 32 | |
| Afbrekingsspanning (XY-richting) | 5 kW,500 V/s | KV | > 34 | > 35 | > 40 | > 40 | |
| Coëfficiënt van thermische uitbreiding | XY-richting | -55°C tot 288°C | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
| Z-richting | -55°C tot 288°C | ppm/oC | 78 | 72 | 58 | 51 | |
| Thermische spanning | 260°C, 10s,3 keer | Geen ontlasten | Geen ontlasten | Geen ontlasten | Geen ontlasten | ||
| Wateropname | 20 ± 2 °C, 24 uur | % | ≤ 0.05 | ≤ 0.05 | ≤ 0.05 | ≤ 0.05 | |
| Dichtheid | Kamertemperatuur | g/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
| Langdurige werktemperatuur | Hoog-laagtemperatuurkamer | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
| Warmtegeleidbaarheid | Z-richting | W/(M.K) | 0.42 | 0.42 | 0.50 | 0.54 | |
| PIM | Alleen van toepassing op F4BTME | dBc | ≤ 160 | ≤ 160 | ≤ 160 | ≤ 160 | |
| Ontvlambaarheid | / | UL-94 | V-0 | V-0 | V-0 | V-0 | |
| Materiële samenstelling | / | / | PTFE, glasvezel, nano-keramiek F4BTM gekoppeld aan ED-koperfolie, F4BTME gekoppeld aan omgekeerd behandelde (RTF) koperfolie. |
||||
2Versatile PCB-constructie:
- 2 laag rigide PCB:
Dit PCB is een tweelaags stijf PCB, dat een solide basis biedt voor uw hoogfrequente ontwerpen.
- Superieure bouwkwaliteit:
Met 35 μm koperlagen aan beide bovenkant en onderkant en een 3,05 mm (120 mil) F4BTM450 kern biedt dit PCB uitstekende elektrische geleidbaarheid en structurele integriteit.
- Precieze specificaties:
De afmetingen van het bord zijn 63 mm x 63 mm met een tolerantie van +/- 0,15 mm, waardoor er voldoende ruimte is voor uw schakelingen.om complexe en compacte ontwerpen mogelijk te maken.
- Betrouwbare bekleding en oppervlakte:
Deze RF-PCB bevat 20 μm via een platingdikte voor betrouwbare interconnectie.
- Strenge kwaliteitsborging:
Elk PCB wordt vóór verzending aan een uitgebreide elektrische test onderworpen, die optimale functionaliteit en prestaties garandeert.
| PCB materiaal: | PTFE / glasvezeldoek / nano-keramische vulstof | ||
| Aanduiding (F4BTM) | F4BTM | DK (10GHz) | DF (10 GHz) |
| F4BTM298 | 2.98±0.06 | 0.0018 | |
| F4BTM300 | 3.0±0.06 | 0.0018 | |
| F4BTM320 | 3.2±0.06 | 0.0020 | |
| F4BTM350 | 3.5±0.07 | 0.0025 | |
| Aantal lagen: | Eenzijdig, dubbelzijdig PCB, meerlagig PCB, hybride PCB | ||
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
| Dielectrische dikte (of totale dikte) | 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
| PCB-grootte: | ≤ 400 mm x 500 mm | ||
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. | ||
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, Immersion zilver, Immersion tin, OSP, puur goud, ENEPIG enz. | ||
3. Een breed toepassingsgebied:
De F4BTM PCB is geschikt voor verschillende toepassingen, waaronder:
- Luchtvaart- en ruimtevaartapparatuur, ruimtevaart en cabineapparatuur
- Mikrogolf- en RF-systemen
- Radar en militaire radarsystemen
- Voedernetwerken
- Fase-gevoelige antennes en fasearray-antennes
- Satellietcommunicatie
4Wereldwijde beschikbaarheid en kwaliteitsnormen:
De F4BTM PCB is wereldwijd verkrijgbaar, zodat u toegang heeft tot deze geavanceerde technologie, ongeacht uw locatie.het garanderen van een kwalitatief hoogstaande productie en een consistente prestatie.
Ontgrendel het potentieel van hoogfrequente circuits met de F4BTM PCB.en ongeëvenaarde ontwerpflexibiliteit voor uw geavanceerde elektronische projecten.
