Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Materiaal: | F4BTMS350 | PCB-grootte: | 76 mm x 76 mm |
---|---|---|---|
Koperen gewicht: | 35um | Afwerking van het oppervlak: | HASL (Hot Air Soldering Level) |
Hoog licht: | 1OZ 6,35 mm F4BTMS350 RF PCB,6.35mm F4BTMS350 RF PCB |

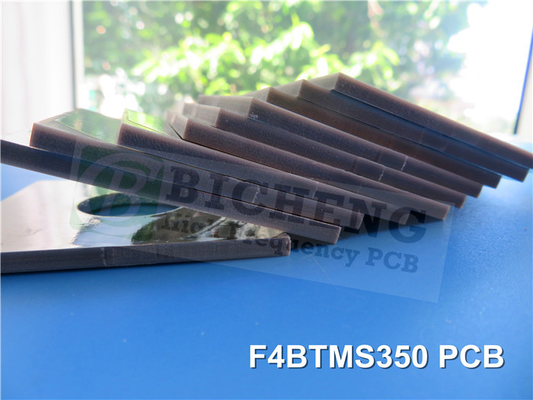

De nieuw geleverde PCB, vervaardigd van F4BTMS350, bestemd voor gebruik bij hoogfrequente toepassingen.Het F4BTMS350-substraat maakt gebruik van een unieke mix van ultradun glasvezeldoek en speciaal ontworpen nano-ceramica gemengd met polytetrafluoroethyleenharsDeze combinatie vermindert de negatieve effecten van glasvezel op de verspreiding van elektromagnetische golven, wat resulteert in verminderd dielectriciteitsverlies, verbeterde dimensionale stabiliteit,en geminimaliseerde X/Y/Z-anisotropieDe geavanceerde materiaalcompositie maakt een breder gebruiksfrequentiebereik mogelijk, verbeterde elektrische sterkte en verbeterde thermische geleidbaarheid.De F4BTMS350 vertoont een uitstekende lage thermische uitbreidingscoëfficiënt en stabiele dielektrische temperatuurkenmerken., waardoor de optimale prestaties onder verschillende omgevingsomstandigheden worden gewaarborgd.
Belangrijkste kenmerken van de F4BTMS350 PCB:
Ontgrendel het potentieel van uw elektronische ontwerpen met de opmerkelijke functies van de F4BTMS350 PCB:
Dielectrische constante (Dk): ervaart uitzonderlijke signaalintegrititeit en precieze transmissiemogelijkheden met een Dk van 3,5 bij 10 GHz.
Dissipatiefactor: het verminderen van signaalverlies en het maximaliseren van de prestaties met een lage dissipatiefactor van 0,0016 bij 10 GHz, 0,0019 bij 20 GHz en 0,0024 bij 20 GHz.
Thermische stabiliteit: het F4BTMS350 PCB biedt opmerkelijke thermische stabiliteit met een CTE van 10 ppm/°C (x-as), 12 ppm/°C (y-as) en 20 ppm/°C (z-as) over een breed temperatuurbereik van -55°C tot 288°C.
Lage thermische coëfficiënt: een uitstekende thermische stabiliteit met een lage thermische coëfficiënt van Dk bij -39 ppm/°C tussen -55°C en 150°C.
Hoge thermische geleidbaarheid: faciliteert een efficiënte warmteafvoer en handhaaft optimale temperatuuromstandigheden met een hoge thermische geleidbaarheid van 0,6 W/mk.
Vochtopname: Zorg voor betrouwbaarheid en prestaties op lange termijn met een vochtopname van slechts 0,03%.
PCB-stapeling en constructie Details:
De F4BTMS350 PCB is ontworpen met precisie en duurzaamheid in het achterhoofd en biedt de volgende stapel- en constructiedetails:
Afmetingen van het bord: het F4BTMS350 PCB meet 76 mm x 76 mm, waardoor er voldoende ruimte is voor de plaatsing van componenten en het circuitontwerp, met een tolerantie van +/- 0,15 mm.
Minimum trace/space: zorgt voor ingewikkelde ontwerpen en precieze routing met een minimale trace/space vereiste van 6/7 mils.
Minimale gaatengrootte: Miniaturiseerde componenten kunnen worden opgenomen en de assemblage wordt gestroomlijnd met een gaatengrootte van minimaal 1,5 mm.
Afgeronde plaatdikte: het F4BTMS350 PCB heeft een afgeronde plaatdikte van 6,42 mm, wat robuustheid en betrouwbaarheid garandeert.
Oppervlakteafwerking: het PCB is voorzien van een betrouwbare en veelgebruikte HASL-oppervlakte (Hot Air Soldering Level), die een uitstekende soldeerbaarheid en een gemakkelijke montage garandeert.
Silkscreen en soldeermasker: het F4BTMS350 PCB bevat geen bovenste of onderste silkscreen of soldeermasker, wat een schone en minimalistische verschijning biedt.
Elektrische tests: Elke PCB ondergaat vóór verzending een strenge 100% elektrische test, die zorgt voor optimale functionaliteit en prestaties.
Typische toepassingen:
De F4BTMS350 PCB is uitstekend in een breed scala aan veeleisende toepassingen, waaronder:
Ruimte- en ruimtevaartapparatuur: Voldoen aan de strenge eisen van ruimtevaartapparatuur, met inbegrip van ruimtevaart- en cabine-toepassingen, met de hoge betrouwbaarheid van de F4BTMS350.
Microwave- en RF-toepassingen: ervaren verbeterde signaaloverdracht en efficiëntie in microwave- en RF-systemen, waardoor superieure prestaties mogelijk zijn.
Radarsystemen: De F4BTMS350 PCB is een uitstekende keuze voor militaire radartoepassingen, met lage interferentie en betrouwbare signaalverspreiding.
Antennesystemen: Van voedingsnetwerken tot fasegevoelige antennes en gefasiseerde array-antennes, de F4BTMS350 levert optimale prestaties en signaalintegritie.
Satellietcommunicatie: zorgen voor een stabiele en betrouwbare communicatie in satellietsystemen, waarbij het F4BTMS350 PCB uitblinkt in veeleisende omgevingen.
Ontdek ongeëvenaarde prestaties:
Met zijn geavanceerde functies, robuuste constructie en wereldwijde beschikbaarheid, is de F4BTMS350 PCB het hoogtepunt van elektronische vooruitgang.radarsystemen, of hoogfrequente toepassingen, kunt u vertrouwen op de F4BTMS350 voor ongeëvenaarde prestaties en betrouwbaarheid.Omarm de toekomst van PCB-technologie en laat het ware potentieel van uw elektronische ontwerpen los met de F4BTMS350.
