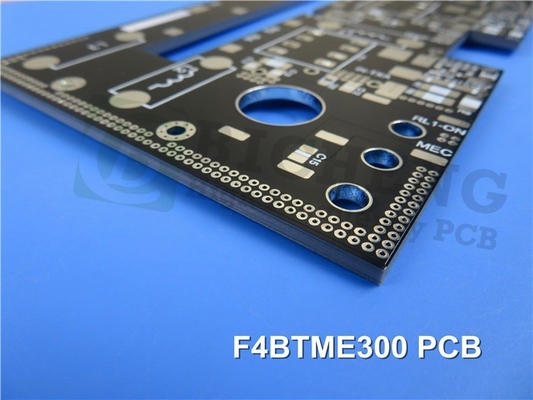

3 mm F4BTME300 PCB-bord met dubbelzijdig onderdompeling zilver

De F4BTME300 is een lid van de F4BTME-serie laminaat.stelt nieuwe normen op het gebied van prestaties en betrouwbaarheid voor geavanceerde elektronische toepassingenGeproduceerd met behulp van een zorgvuldig proces dat glasvezeldoek, nano-keramische vulstoffen en polytetrafluoroethyleen (PTFE) hars combineert,Deze substraten bevatten geavanceerde technologieën om uitzonderlijke resultaten te leveren..

Gebouwd op de F4BM dielectrische laag, de F4BTME laminaat beschikt over hoge dielectrische constante en lage verlies nano-keramiek.superieure hittebestendigheid, verminderde thermische uitbreidingscoëfficiënt, verhoogde isolatieweerstand en verbeterde thermische geleidbaarheid, waarbij tegelijkertijd lage verlieskenmerken worden behouden.De laminaten worden vakkundig gecombineerd met omgekeerd behandelde RTF-koperfolie, waardoor uitstekende prestaties worden gewaarborgd op het gebied van PIM, nauwkeurige lijnbesturing en minimaal geleiderverlies.

Belangrijkste kenmerken:

Dit PCB heeft een indrukwekkende reeks functies die het een ideale keuze maken voor een breed scala aan toepassingen:

1. Dielectrische constante (Dk): met een Dk van 3,5 bij 10 GHz biedt dit PCB uitstekende signaalintegriteit en efficiënte transmissiemogelijkheden.

2. Dissipatiefactor: De F4BTME300 vertoont een lage dissipatiefactor van 0,0018 bij 10 GHz en 0,0023 bij 20 GHz, waardoor minimaal signaalverlies en superieure prestaties mogelijk zijn.

3. Thermische stabiliteit: met een CTE (coëfficiënt van thermische uitbreiding) van 15 ppm/°C op de x-as, 16 ppm/°C op de y-as en 78 ppm/°C op de z-as,dit PCB is stabiel in een breed temperatuurbereik van -55°C tot 288°C.

4. Lage thermische coëfficiënt: De F4BTME300 beschikt over een lage thermische coëfficiënt van Dk bij -75 ppm/°C in het temperatuurbereik van -55°C tot 150°C, wat zorgt voor een consistente prestatie in uitdagende omgevingen.

5. PIM-prestaties: met een PIM-waarde van minder dan -160 dbc garandeert dit PCB minimale interferentie en een superieure signaalkwaliteit.

6Vochtabsorptie: De F4BTME300 toont uitstekende vochtbestendigheid, met een vochtabsorptie van slechts 0,05%.

PCB-stapeling en constructie Details:

Deze nieuw verscheepte PCB is een tweelaags stijf PCB dat is ontworpen om aan de eisen van hoogwaardige toepassingen te voldoen.

- Afmetingen van het bord: 170 mm x 95 mm met een tolerantie van +/- 0,15 mm, dit PCB biedt voldoende ruimte voor de plaatsing van componenten en routing.

- Minimum trace/space: met een minimum trace/space vereiste van 7/7 mils, maakt het precieze en ingewikkelde circuits ontwerpen mogelijk.

- Minimale gaatjesgrootte: met een draaggat van slechts 0,4 mm kan dit PCB miniaturiseerde onderdelen bevatten en zorgt het voor een efficiënte montage.

- Afgeronde plaatdikte: De afgeronde plaatdikte bedraagt 3,1 mm, wat robuustheid en duurzaamheid biedt.

- Oppervlakteafwerking: Dit PCB heeft een onderdompeling zilveren oppervlakteafwerking, die uitstekende soldeerbaarheid en oxidatiebestendigheid biedt.

- Silkscreen en soldeermasker: het bovenste silkscreen is wit en biedt een duidelijke etikettering van de onderdelen, terwijl het bovenste soldeermasker zwart is en optimale bescherming en isolatie biedt.

- Elektrische tests: Elk PCB ondergaat vóór verzending een strenge 100% elektrische test, die de hoogste kwaliteit en betrouwbaarheid garandeert.

Typische toepassingen:

De F4BTME300 PCB is geschikt voor een breed scala aan geavanceerde toepassingen, waaronder:

- Luchtvaartapparatuur: voldoet aan de strenge eisen van luchtvaartapparatuur, zowel in de ruimte als in de cabine.

- Microwave- en RF-toepassingen: de F4BTME300 is uitstekend in microwave- en RF-systemen en levert uitzonderlijke prestaties en betrouwbaarheid.

- Radarsystemen: militaire radarsystemen en andere radaranpassingen profiteren van de hoge kwaliteit van de signaaloverdracht en de lage interferentie die door dit PCB wordt geboden.

- Antennesystemen: Of het nu gaat om voedingsnetwerken, fasegevoelige antennes of gefasiseerde antennes, de F4BTME300 zorgt voor optimale prestaties en signaalintegritie.

- Satellietcommunicatie: deze PCB is een ideale keuze voor satellietcommunicatiesystemen, die betrouwbaarheid en stabiliteit bieden in veeleisende omgevingen.
