Hybride PCB op RO4350B en RO3010 substraat meerlaagse printplaat

Hybride PCB op RO4350B en RO3010 substraat meerlaagse printplaat

MOQ: 1 PCS
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000 stuks per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Materiaal:
RO4350B; RO3010
Dikte:
3.14mm
Aantal lagen:
12-laag
PCB-grootte:
107 mm × 91,5 mm, 2 stuks
Soldeer masker:
Groente
Zeefdruk:
Wit
Koperen gewicht:
Buitenlaag: 1oz; Binnenlaag: 0,5 oz
Oppervlakteafwerking:
Onderdompeling goud
Markeren:

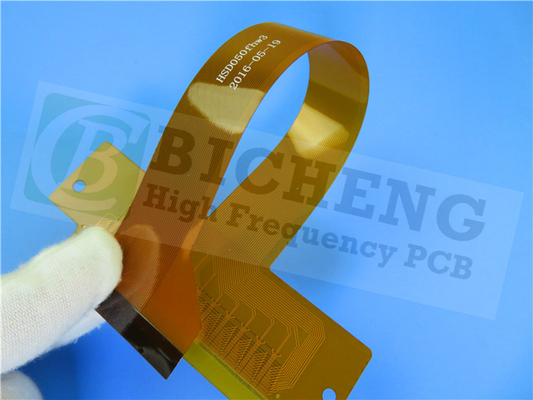

Onderdompeling Goud Polyimide Flexibel PCB

,

Eenzijdig poly-imide-flexibel PCB

,

SF201 Flexibel PCB van polyimide

Productbeschrijving

De 12-laags RO4350B en RO3010 hybride hoogfrequente PCB is een zeer nauwkeurige multi-diëlektrische RF-printplaat ontworpen voor microgolf- en breedbandcommunicatiesystemen met hoge dichtheid. Deze op maat gemaakte 12-laags hybride PCB heeft een professionele gemengde stapelstructuur, met 4mil RO4350B voor de bovenste en onderste buitenlagen, tussenliggende kernlagen met 5mil / 10mil / 25mil RO3010 high-Dk microgolfsubstraat en RO4450F prepreg als verbindend diëlektrisch materiaal door de hele stapel heen.



Deze PCB past een standaard gedifferentieerde koperconfiguratie toe: 1 oz koper voor buitenlagen voor robuuste hoogfrequente signaaloverdracht en stroomgeleiding, en 0,5 oz koper voor binnenlagen ter ondersteuning van ultrafijne lijngeleiding en lay-out met hoge dichtheid. Het beschikt over een groen soldeermasker met witte zeefdruk en een hoogwaardige nikkelvrije Palladium Gold-oppervlakteafwerking om signaalinterferentie door de nikkellaag te elimineren en superieure hoogfrequente geleidbaarheid en oxidatieweerstand te leveren. Met een bordafmeting van 107 mm x 91,5 mm (2 stuks per batch) en een geavanceerde meergroeps-blind via-structuur, combineert dit 12-laags hybride bord RO4350B breedbandstabiliteit met laag verlies en RO3010 high-DK-miniaturisatievoordelen, ideaal voor compacte, krachtige RF- en microgolfapparaattoepassingen.



12-laags RO4350B & RO3010 hybride PCB-specificaties

Parameteritem Gedetailleerde specificatie
Aantal PCB-lagen 12-laags hoogfrequente hybride gemengde diëlektrische PCB
Configuratie stapelmateriaal Boven/onder: 4mil RO4350B; Binnenkern: 5mil / 10mil / 25mil RO3010; Hechtprepreg: RO4450F
Koperen gewicht Buitenlaag: 1oz; Binnenlaag: 0,5 oz
Oppervlakteafwerking Nikkelvrij palladiumgoud voor ultrastabiele hoogfrequente geleiding
Soldeermasker en zeefdruk Groen soldeermasker met witte zeefdruk voor duidelijke markering en duurzame circuitbescherming
Bordafmeting 107 mm × 91,5 mm, 2 stuks
Blinde via-structuur L1-L2, L2-L5, L2-L6, L2-L8, L1-L9, L10-L12, L3-L12 precisie-jaloezievia's met meerdere groepen
Kernmateriaaleigenschappen RO4350B: Lage Df-breedbandstabiliteit; RO3010: Hoge Dk-miniaturisatieprestaties; RO4450F: Zeer betrouwbare lijmverbinding
Kwaliteitsnorm IPC-Klasse-2 gekwalificeerde, loodvrije montage-compatibele, hoogfrequente circuitbetrouwbaarheidsnorm



12-laags hybride PCB-stapeling

Hybride PCB op RO4350B en RO3010 substraat meerlaagse printplaat



Wat is RO4350B? Laag-verlies breedband hoogfrequent laminaat

RO4350B is een premium glasversterkt koolwaterstof-keramisch laminaat dat behoort tot de Rogers RO4000-serie, algemeen erkend als een mainstream high-performance substraat voor commerciële RF- en microgolfcircuits. De RO4350B levert een stabiele diëlektrische constante (Dk=3,48) en een ultralage dissipatiefactor (Df=0,0037 @10GHz) en handhaaft consistente elektrische prestaties over een extreem breed frequentiespectrum, waardoor minimale signaalverzwakking wordt gegarandeerd voor breedband-hoogfrequente werking.



Anders dan traditionele PTFE-materialen die een complexe speciale verwerking vereisen, beschikt de RO4350B over uitstekende produceerbaarheid met volledige compatibiliteit met standaard FR-4-fabricageworkflows. Het vereist geen gespecialiseerde behandeling, ondersteunt geautomatiseerde PCB-verwerkingsapparatuur en is geschikt voor massaproductie in grote volumes. Met hoge thermische stabiliteit en betrouwbare CTE-matching met koperfolie voorkomt RO4350B laagdelaminering, via scheuren en thermische vervorming tijdens herhaaldelijk solderen en thermische cycli. De uitstekende breedbandstabiliteit, het lage invoegverlies en de hoge vermogensverwerkingscapaciteit maken dit tot het voorkeursmateriaal voor de buitenlaag voor hoogfrequente hybride PCB-ontwerpen.



Hybride PCB op RO4350B en RO3010 substraat meerlaagse printplaat



RO4350B DATASHEET

RO4350B Typische waarde
Eigendom RO4350B Richting Eenheden Voorwaarde Testmethode
Diëlektrische constante, εproces 3,48±0,05 Z   10GHz/23℃ IPC-TM-650 2.5.5.5 Geklemde striplijn
Diëlektrische constante, εontwerp 3.66 Z   8 tot 40 GHz Differentiële faselengtemethode
Dissipatiefactortan, δ 0,0037
0,0031
Z   10GHz/23℃
2,5GHz/23℃
IPC-TM-650 2.5.5.5
Thermische coëfficiënt van ε +50 Z ppm/℃ -50℃tot 150℃ IPC-TM-650 2.5.5.5
Volumeweerstand 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Oppervlakteweerstand 5,7x109   MΩ COND A IPC-TM-650 2.5.17.1
Elektrische sterkte 31,2(780) Z Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Trekmodulus 16.767(2.432)
14.153(2.053)
X
Y
MPa(ksi) RT ASTM D 638
Treksterkte 203(29,5)
130(18,9)
X
Y
MPa(ksi) RT ASTM D 638
Buigsterkte 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Dimensionale stabiliteit <0,5 X,Y mm/m
(mil/inch)
na ets+E2/150℃ IPC-TM-650 2.4.39A
Coëfficiënt van thermische uitzetting 10
12
32
X
Y
Z
ppm/℃ -55℃tot288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA A IPC-TM-650 2.4.24.3
Td 390   ℃ TGA   ASTM D 3850
Thermische geleidbaarheid 0,69   W/M/ok 80℃ ASTM C518
Vochtopname 0,06   % 48 uur onderdompeling 0,060"
monstertemperatuur 50℃
ASTM D 570
Dikte 1,86   g/cm3 23℃ ASTM D 792
Sterkte van de koperschil 0,88
(5,0)
  N/mm
(pli)
na soldeervlotter 1 oz.
EDC-folie
IPC-TM-650 2.4.8
Ontvlambaarheid (3)V-0       UL 94
Loodvrij proces compatibel Ja



Hybride PCB op RO4350B en RO3010 substraat meerlaagse printplaat



RO4350BLaminaatToepassingen

Draadloze communicatie-infrastructuur:5G/6G-basisstation RF-front-endmodules, breedbandantennekaarten, eindversterkers (PA) en geluidsarme versterkers (LNA)



Magnetron- en RF-apparaten:Hoogfrequente filters, koppelaars, splitters en impedantie-aanpassingsnetwerken voor breedbandmicrogolfsystemen



Hoogfrequente systemen voor auto's:77GHz millimetergolfradar voor auto's, adaptieve cruisecontrol en monitoringmodules voor voertuigveiligheid



Precisietest- en meetapparatuur:Hoogfrequente testopstellingen, printplaten voor signaaloverdracht en verwerking



Elektronica voor ruimtevaart en defensie:RF-circuits met laag invoegverlies vereisen een hoge thermische stabiliteit en breedbandconsistentie



Wat is RO3010? High-Dk keramisch gevuld PTFE-microgolflaminaat

RO3010 is een hoogwaardig keramisch gevuld PTFE-composietlaminaatuit de Rogers RO3000-serie, speciaal ontworpen voor compacte, geminiaturiseerde microgolfcircuitontwerpen. Het beschikt over een hoge en stabiele diëlektrische constante van Dk = 10,2 ± 0,30 en een ultralage dissipatiefactor van Df = 0,0022 bij 10 GHz, waardoor een aanzienlijke reductie van de circuitgrootte mogelijk is terwijl het ultralaag hoogfrequente signaalverlies behouden blijft. Dankzij deze hoge Dk-karakteristiek kunnen ontwerpers RF-componenten, waaronder antennes, filters en koppelaars, miniaturiseren voor elektronische apparaten met een beperkte ruimte en hoge dichtheid.



RO3010 DATASHEET

RO3010 Typische waarde
Eigendom RO3010 Richting Eenheden Voorwaarde Testmethode
Diëlektrische constante, εproces 10,2±0,05 Z   10GHz/23℃ IPC-TM-650 2.5.5.5 Geklemde striplijn
Diëlektrische constante, εontwerp 11.2 Z   8 GHz tot 40 GHz Differentiële faselengtemethode
Dissipatiefactor,tanδ 0,0022 Z   10GHz/23℃ IPC-TM-650 2.5.5.5
Thermische coëfficiënt van ε -395 Z ppm/℃ 10GHz-50℃tot 150℃ IPC-TM-650 2.5.5.5
Dimensionale stabiliteit 0,35
0,31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Volumeweerstand 105   MΩ.cm COND A IPC 2.5.17.1
Oppervlakteweerstand 105   MΩ COND A IPC 2.5.17.1
Trekmodulus 1902
1934
X
Y
MPa 23℃ ASTM D 638
Vochtopname 0,05   % D48/50 IPC-TM-650 2.6.2.1
Specifieke warmte 0,8   j/g/k   Berekend
Thermische geleidbaarheid 0,95   W/M/K 50℃ ASTM D 5470
Coëfficiënt van thermische uitzetting
(-55 tot 288
℃)
13
11
16
X
Y
Z
ppm/℃ 23℃/50% RV IPC-TM-650 2.4.4.1
Td 500   ℃TGA   ASTM D 3850
Dikte 2.8   gram/cm3 23℃ ASTM D 792
Sterkte van de koperschil 9.4   Ib/in. 1oz, EDC na soldeervlotter IPC-TM 2.4.8
Ontvlambaarheid V-0       UL 94
Loodvrij proces compatibel Ja



RO3010LaminaatToepassingen

Geminiaturiseerde RF-componenten:Compacte antennes, microfilters en miniatuurkoppelingen voor draadloze apparaten met beperkte ruimte



Meerlaagse PCB's met hoge dichtheid:Hybride stapelborden met een hoog aantal lagen die een verkleining van de afmetingen en stabiele hoogfrequente prestaties vereisen



Satelliet- en microgolfcommunicatie:Smalband-modules voor signaalverwerking en zendontvangst met hoge precisie



Industriële hoogfrequente sensoren:Zeer stabiele microgolfdetectie- en detectieapparatuur die werkt onder complexe omgevingsomstandigheden
