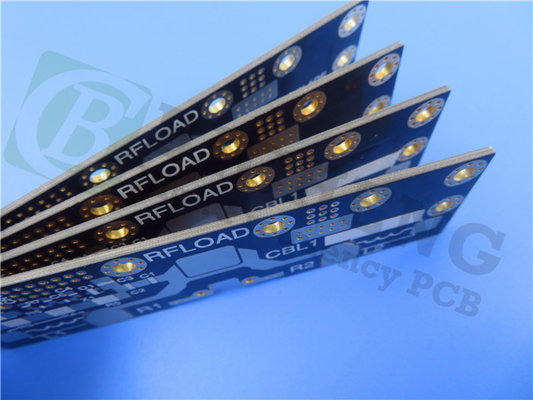

30 mil Dual Layer RF PCB op basis van AD300D Substraat met onderdompeling zilver

Dit hoogfrequente laminaat combineert de kracht van keramisch gevulde,met uitzonderlijke elektrische eigenschappen van glasversterkt PTFE, waardoor het de ultieme keuze is voor RF-toepassingen die uitstekende prestaties en betrouwbaarheid vereisen.

Het AD300D-materiaal is een game-changer in de wereld van RF-PCB's.het verminderen van signaalverlies en het maximaliseren van de efficiëntie van de transmissieMet een uitstekende PIM-respons (passieve intermodulatie) garandeert dit materiaal een onberispelijke signaalkwaliteit, zelfs in de meest veeleisende RF-omgevingen.Niet alleen biedt het superieure elektrische eigenschappen, maar het biedt ook een kosteneffectieve oplossing, waardoor zowel de elektrische als de mechanische prestaties worden verbeterd zonder de bank te breken.

We hebben de uitzonderlijke eigenschappen van het AD300D materiaal gebruikt om een RF PCB te maken die de verwachtingen overtreft.dit PCB zorgt voor een precieze en consistente elektrische prestatiesDe lage verliestangent van 0,0021 bij 10 GHz en 23°C, met een relatieve luchtvochtigheid van 50%, garandeert minimale signaalvervorming en maximale signaaltrouwheid.Het AD300D-PCB heeft een indrukwekkende ontbindingstemperatuur (Td) van meer dan 500°CMet een vochtopname van slechts 0,04%, blijft het stabiel en betrouwbaar in vochtige omgevingen.De CTE-waarden van 24 ppm/°C (X-as), 23 ppm/°C (Y-as) en 98 ppm/°C (Z-as) zorgen voor uitzonderlijke dimensionale stabiliteit, wat bijdraagt aan een consistente en betrouwbare prestaties.Met een lage PIM van -159dBC bij 30mils en een warmtegeleidbaarheid van 0.37 W/m-K bij 100°C, dit PCB valt echt op in het RF-veld.

De AD300D-gebaseerde RF-PCB biedt een groot aantal voordelen.Verbeterde vermogenshandelingen zorgen voor een efficiënte vermogenstransmissie, terwijl de lage verlies eigenschappen resulteren in een verbeterde antenne efficiëntie, het optimaliseren van de algehele systeemprestaties. Bovendien de AD300D PCB behoudt zijn mechanische vorm tijdens de behandeling,de betrouwbaarheid en gebruiksgemak garanderen.

De zorgvuldig ontworpen stapel bestaat uit een koperschaal (35 μm), gevolgd door het AD300D-materiaal (0,762 mm of 30 mil),en een andere koperen laag (35 μm)De afmetingen van het bord zijn 53,18 mm x 56,04 mm, met een tolerantie van +/- 0,15 mm.Het omvat geen blinde viasMet een afgewerkte plaat dikte van 0,8 mm en een afgewerkte koper gewicht van 1 oz (1,4 mil) voor de buitenste lagen, bereikt dit PCB de perfecte balans tussen duurzaamheid en prestaties.Het PCB-oppervlak is afgewerkt met onderdompeling zilverHet heeft bovendien geen bovenste of onderste zijderappen of soldeermaskers.elke PCB ondergaat vóór verzending een strenge 100% elektrische test.

Onze RF-PCB is uitgerust met 16 componenten en in totaal 33 pads en voldoet aan een reeks ontwerpvereisten.Hoewel er geen bodem SMT padsDe PCB heeft 31 via's en ondersteunt 2 netten.

Onze RF-PCB's voldoen aan IPC-klasse 2-normen en garanderen een superieure productie en prestaties.het verstrekken van klanten over de hele wereld met toegang tot zijn uitzonderlijke functies en ongeëvenaarde RF-prestaties.

Open het volledige potentieel van uw RF toepassingen met AD300D-gebaseerde RF PCB.voor commerciële satelliet-radio-antenneOnze PCB's zijn het hoogtepunt van RF-excellentie. Ze zorgen voor betrouwbare, hoogwaardige oplossingen die de grenzen verleggen van wat mogelijk is in de RF wereld.
