Productdetails:
|
| Hoog licht: | Onderdompelinggoudcomposite PCB,Keramische PTFE-composite PCB's,10mil PCB Blog |
||
|---|---|---|---|

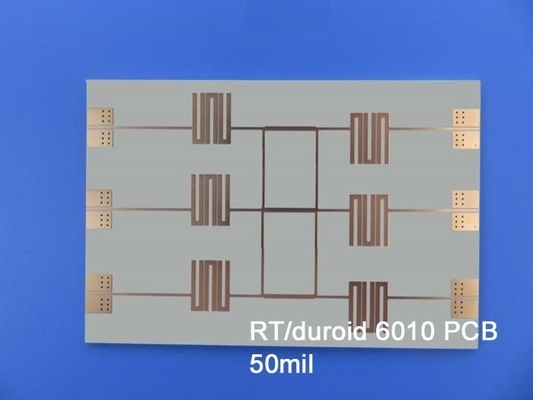

We presenteren ons nieuwste product, de nieuw verschenen Rogers RT/duroid 6010.2LM Ceramic-PTFE Composite PCB.Dit PCB zorgt voor hoge prestaties en betrouwbaarheid voor een breed scala aan toepassingenLaten we eens kijken naar de indrukwekkende kenmerken en specificaties:
1PCB-materiaal:
- Het PCB is vervaardigd met behulp van Rogers RT/duroid 6010.2LM keramisch-PTFE composieten, bekend om hun superieure elektrische eigenschappen en thermische stabiliteit.
- De dielectrische procesconstante (DK) is 10,2 bij 10 GHz en 23°C, wat zorgt voor een precieze signaaloverdracht en een minimaal signaalverlies.
- Met een lage dissipatiefactor van 0,0023 bij 10 GHz en 23°C minimaliseert dit PCB energieverlies en behoudt het signaal de integriteit.
- Het PCB-materiaal heeft een hoge ontbindingstemperatuur (Td) van 500°C, wat een uitstekende thermische weerstand garandeert.
- Het werktemperatuurbereik varieert van -40°C tot +85°C, waardoor het geschikt is voor een breed scala aan omgevingsomstandigheden.
2Stack-up: 2-laag rigide PCB
- Het PCB heeft een tweelaagse stijve constructie die een compacte en efficiënte ontwerpoplossing biedt.
- Copper_layer_1 heeft een dikte van 35 μm.
- Het substraat (RT/duroïde 6010.2LM) heeft een dikte van 0,254 mm (10 mil), waardoor het stabiel en duurzaam is.
- Copper_layer_2 heeft een dikte van 35 μm en zorgt voor een uitstekende geleidbaarheid.
3Bouwgegevens:
- De afmetingen van de planken zijn 156,76 mm x 86,79 mm, verkrijgbaar in 4 soorten, met een tolerantie van +/- 0,15 mm, waardoor precieze afmetingen gegarandeerd zijn.
- Het PCB ondersteunt een minimale spoor/ruimte van 4/4 mil, waardoor ingewikkelde schakelingen kunnen worden ontworpen.
- De minimale grootte van het gat is 0,4 mm, wat de precieze plaatsing van de onderdelen vergemakkelijkt.
- Er zijn geen blinde vias, dat vereenvoudigt het productieproces.
- De eindplaat heeft een dikte van 0,37 mm, wat zorgt voor een compacte en lichte oplossing.
- De buitenste lagen hebben een afgewerkt koperen gewicht van 1 oz (1,4 mil), waardoor optimale geleidbaarheid wordt gewaarborgd.
- Via plating dikte is 20 μm, het bevorderen van betrouwbare verbindingen.
- De oppervlakte is onderdompelingsgoud, dat een uitstekende corrosiebestendigheid en lasbaarheid biedt.
- De bovenste en de onderste zijdeplaten zijn niet inbegrepen, waardoor een schoon en minimalistisch uiterlijk wordt geboden.
- Het bovenste soldeermasker is groen, beschermend en zichtbaarder.
- Het onderste soldeermasker is ook groen, waardoor consistentie en duurzaamheid worden gewaarborgd.
- Alle PCB's worden vóór verzending onderworpen aan een 100% elektrische test, die de functionaliteit en betrouwbaarheid garandeert.
4- PCB statistieken:
- Het PCB ondersteunt in totaal 97 componenten, waardoor er voldoende ruimte is voor verschillende schakelconfiguraties.
- Er zijn in totaal 183 pads, waaronder 108 door-gat pads, 63 bovenste SMT pads en 12 onderste SMT pads.
- Het PCB bestaat uit 115 via's, die zorgen voor een efficiënte signaalverbinding.
- Met 7 netten beschikbaar, dit PCB kan complexe verbindingen circuits.
5Kunstwerken en normen:
- De pcb-afbeeldingen worden geleverd in Gerber RS-274-X-formaat, waardoor de compatibiliteit met industriestandaardontwerpinstrumenten wordt gewaarborgd.
- Het PCB voldoet aan de IPC-Klasse 2-norm, waardoor kwaliteit en betrouwbaarheid van de productie worden gewaarborgd.
6Beschikbaarheid:
- Onze nieuw geleverde PCB's zijn wereldwijd verkrijgbaar, voor klanten wereldwijd.
7Contactgegevens:
- Voor technische vragen of vragen, neem dan contact op met Ivy op sales10@bichengpcb.com.
| Dielectrische constante,εProces | 10.2±0.25 | Z. | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Geklemde streeplijn | |
| Dielectrische constante,ε Ontwerp | 10.7 | Z. | 8 GHz tot 40 GHz | Differentiële faselengte methode | |
| Dissipatiefactor,tanδ | 0.0023 | Z. | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Thermische coëfficiënt ε | -425 | Z. | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Volumeweerstand | 5 x 105 | Mohm.cm | Een | IPC 2.5.17.1 | |
| Oppervlakteweerstand | 5 x 106 | Moehm. | Een | IPC 2.5.17.1 | |
| Trekkende eigenschappen | ASTM D638 (0,1/min. depressie) | ||||
| Young's Modulus | 931 ((135) 559 ((81) | X Y | MPa ((kpsi) | Een | |
| Ultieme stress | 17(2.4) 13(1.9) | X Y | MPa ((kpsi) | Een | |
| De ultieme spanning | 9 tot 15 7 tot 14 | X Y | % | Een | |
| Compressieve eigenschappen | ASTM D695 (0,05/min. verstelpercentage) | ||||
| Young's Modulus | 2144 (311) | Z. | MPa ((kpsi) | Een | |
| Ultieme stress | 47(6.9) | Z. | MPa ((kpsi) | Een | |
| De ultieme spanning | 25 | Z. | % | ||
| Flexurale module | 4364 (633) 3751 (544) | X | MPa ((kpsi) | Een | ASTM D790 |
| Ultieme stress | 36 (5.2) 32 (4.4) | X Y | MPa ((kpsi) | Een | |
| Vervorming onder belasting | 0.26 1.3 | Z Z | % | 24 uur/50°C/7MPa 24 uur/150°C/7MPa | ASTM D261 |
| Vochtopname | 0.01 | % | D48/50°C 0,050" ((1,27 mm) dik | IPC-TM-650 2.6.2.1 | |
| Warmtegeleidbaarheid | 0.86 | W/m/k | 80°C | ASTM C518 | |
| Coëfficiënt van thermische uitbreiding | 24 24 47 |
X Y Z. |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ASTM D3850 | ||
| Dichtheid | 3.1 | g/cm3 | ASTM D792 | ||
| Specifieke warmte | 1.00(0.239) | j/g/k (BTU/ib/OF) |
Berekeningen | ||
| Koperen schil | 12.3 (2.1) | pli (N/mm) | na soldeervloeiing | IPC-TM-650 2.4.8 | |
| Ontvlambaarheid | V-0 | UL 94 | |||
| Loodvrij proces compatibel | - Ja, dat klopt. | ||||
Het potentieel van PCB's van keramisch-PTFE-composites benutten: RT/duroïde 6010LM
Als het gaat om hoogwaardige PCB's, is de keuze van de materialen cruciaal.Met uitzonderlijke dielectrische eigenschappen en veelzijdige optiesLaten we eens ingaan op de belangrijkste kenmerken en specificaties van deze opmerkelijke PCB's:
1PCB-materiaal: keramisch-PTFE-composite
Onze PCB's zijn vervaardigd met behulp van een robuust ceramisch-PTFE composietmateriaal, met name de RT/duroid 6010LM-aanduiding.,Dit maakt het ideaal voor veeleisende circuits.
2Dielectrische constante:
De diëlektrische constante van onze PCB's is 10,2 ± 0,25 in het productieproces.7, waardoor een nauwkeurige signaaloverdracht wordt gewaarborgd en het signaalverlies tot een minimum wordt beperkt.
3Aantal lagen: 1 laag, 2 lagen
Onze PCB's zijn verkrijgbaar in zowel 1-laag als 2-laag configuraties, die flexibiliteit bieden voor verschillende ontwerpvereisten.Of je nu een eenvoudig enkellagig ontwerp of een complexere dubbellagige circuits nodig hebtOnze PCB's hebben je gedekt.
4Koperen gewicht:
We bieden meerdere opties voor kopergewicht, zodat u de PCB kunt aanpassen aan uw specifieke behoeften.afhankelijk van uw gewenste geleidbaarheid en vermogen.
| PCB materiaal: | keramische PTFE-composite |
| Aanduiding: | NT1vervoer |
| Dielectrische constante: | 10.2 ± 0,25 (proces); 10.7 (ontwerp) |
| Aantal lagen: | 1 laag, 2 laag |
| Koperen gewicht: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Dielectrische dikte: | 10 mil (0,254 mm), 25 mil (0,635 mm), 50 mil (1,27 mm), 75 mil (1,90 mm) |
| PCB-grootte: | ≤ 400 mm x 500 mm |
| Soldeermasker: | Groen, zwart, blauw, geel, rood, enz. |
| Afwerking van het oppervlak: | Bare koper, HASL, ENIG, onderdompeling tin, onderdompeling zilver, OSP. |
5Dielectrische dikte:
Onze PCB's zijn verkrijgbaar in verschillende diëlektrische diktes, met verschillende schakelingen.90 mm) dielektrische diktes, zodat u het PCB kunt optimaliseren voor uw specifieke toepassing.
6. PCB Grootte:
Onze PCB's van keramisch-PTFE-composite ondersteunen een maximale grootte van ≤400mm X 500mm, waardoor er voldoende ruimte is voor uw circuits.We hebben de grootte opties om uw vereisten te vervullen.
7Soldeermasker:
We bieden een scala aan kleuren opties voor soldeermaskers om aan uw esthetische en functionele voorkeuren te voldoen.Deze opties maken het gemakkelijk te identificeren en zorgen voor efficiënte assemblage- en soldeerprocessen.
8Oppervlakte afwerking:
Om aan diverse behoeften te voldoen, bieden wij verschillende oppervlakteafwerking opties voor onze PCB's van keramisch-PTFE-composites:
- Kaars koper: ideaal voor gespecialiseerde toepassingen die rechtstreeks contact met koper vereisen.
- HASL (Hot Air Solder Leveling): een kosteneffectieve en veelgebruikte oppervlakteafwerking.
- ENIG (Electroless Nickel Immersion Gold): zorgt voor uitstekende soldeerbaarheid en corrosiebestendigheid.
- Onderdompeling: zorgt voor een vlak en gelijk oppervlak voor het solderen.
- Onderdompeling zilver: biedt superieure geleidbaarheid en uitstekende oppervlakte vlakheid.
- OSP (Organic Solderability Preservative): biedt een beschermende laag voor solderen en houdbaarheid.
Onze opties voor oppervlakteafwerking voldoen aan verschillende assemblageprocessen, omgevingsomstandigheden en begrotingsoverwegingen, waardoor de optimale oplossing voor uw PCB-behoeften wordt gewaarborgd.
Ervaar de kracht van PCB's van keramisch-PTFE-composites
Met onze PCB's met de RT/duroid 6010LM-aanduiding, kunt u het volledige potentieel van uw elektronische ontwerpen ontgrendelen.veelzijdigheid in het aantal lagen en het kopergewichtHet is de bedoeling om de PCB's te verfijnen en de besturing te verbeteren.Vertrouw op de betrouwbaarheid en prestaties van onze PCB's van keramisch-PTFE-composites om uw projecten naar nieuwe hoogten te tillen.
