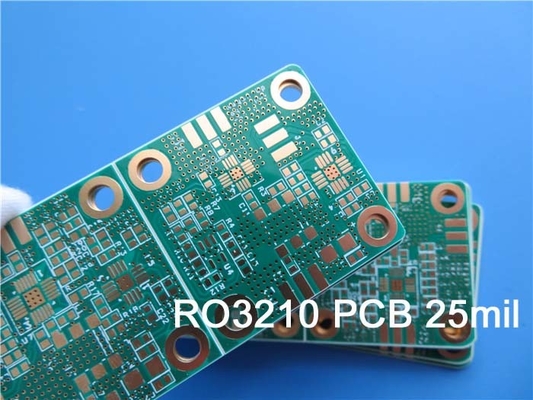

Onderdompeling Goud Op maat gemaakt PCB 2L RO3210 25mil

We presenteren onze nieuw geleverde PCB, een geavanceerde oplossing die superieure materialen combineert, nauwgezette constructie en uitzonderlijke prestaties.Dit PCB is ontworpen om te voldoen aan de eisen van de moderne elektronica, met betrouwbaarheid, precisie en veelzijdigheid voor een breed scala aan toepassingen.

De kern van dit PCB is het Rogers RO3210 materiaal, een keramisch gevulde PTFE versterkt met geweven glasvezel.zelfs in uitdagende omgevingenMet een DK-waarde van 10,2 bij 10 GHz/23°C en een lage dissipatiefactor van 0,0027 bij dezelfde frequentie garandeert dit PCB een uitstekende signaalintegriteit en een efficiënte vermogenstransmissie.

Om extreme temperaturen te weerstaan, beschikt het PCB over een hoge ontbindingstemperatuur (Td) van meer dan 500 °C, waardoor de structurele integriteit en prestaties zelfs onder moeilijke omstandigheden worden gewaarborgd.Onberispelijk werken binnen een temperatuurbereik van -40 °C tot +85 °C, is dit PCB geschikt voor verschillende industrieën en toepassingen.

De stack-up van dit PCB bestaat uit twee lagen, die een compacte en efficiënte ontwerpoplossing bieden.het garanderen van optimale elektrische prestaties en mechanische stabiliteitDe uiteindelijke dikte van het plaatje bedraagt 0,76 mm, waardoor een evenwicht wordt bereikt tussen duurzaamheid en flexibiliteit.

Met een minimale spoor/ruimte van 4/4 millimeter en een minimale gatgrootte van 0,45 mm, is het mogelijk om de afmetingen van de afmetingen te bepalen.Dit PCB biedt plaats aan ingewikkelde schakelingen en maakt het mogelijk om componenten met een hoge dichtheid te plaatsenDe afwezigheid van blinde vias vereenvoudigt het productieproces en zorgt voor kosteneffectiviteit.

De oppervlakte van dit PCB is onderdompelingsgoud, wat zorgt voor een betrouwbare en corrosiebestendige coating die uitstekende soldeerbaarheid bevordert.een visueel aantrekkelijke en beschermende laag biedtBovendien worden zowel de bovenste als de onderste zijderappen weggelaten voor een schone en minimalistische esthetiek.

Om de hoogste kwaliteit en functionaliteit te garanderen, ondergaat elk PCB vóór verzending een 100% elektrische test.Deze strenge testprocedure garandeert dat het PCB aan strenge normen voldoet en foutloos presteert in de echte wereld.

Met een indrukwekkend aantal componenten van 122, biedt dit PCB voldoende ruimte voor verschillende elektronische elementen.en 12 onderste SMT-padsDe aanwezigheid van 212 via's en 9 goed gedefinieerde netten vergemakkelijkt een efficiënte signaalrouting en maakt naadloze verbindingen mogelijk.

De PCB-afbeeldingen worden geleverd in Gerber RS-274-X-formaat, een algemeen aanvaarde industriestandaard die compatibiliteit met de meeste ontwerpprojecten en productieprocessen garandeert.Het PCB voldoet aan de IPC-klasse-2-norm, die het hoogste niveau van kwaliteit en betrouwbaarheid garanderen.

Voor technische vragen of vragen kunt u contact opnemen met Ivy op sales10@bichengpcb.ComOns toegewijde team is klaar om u uitzonderlijke ondersteuning en begeleiding te bieden, zodat u naadloos onze geavanceerde PCB-technologie in uw projecten kunt integreren.

RO3210: Een uitgebreid overzicht van de belangrijkste eigenschappen

RO3210 is een geavanceerd en hoogwaardig materiaal dat door zijn uitzonderlijke elektrische en thermische eigenschappen in verschillende industrieën wordt gebruikt.Dit artikel geeft een diepgaande analyse van de belangrijkste kenmerken van RO3210, zoals uiteengezet in haar gegevensblad.

Dielectrische constante (εr):
De dielectrische constante van RO3210 varieert afhankelijk van het productieproces, met een waarde van 10,2 ± 0,5 voor de op het proces gebaseerde meting bij 10 GHz en 23 °C, volgens IPC-TM-650 2.5.5De op ontwerp gebaseerde meting levert een dielectrische constante van 10,8 op in het frequentiebereik van 8 GHz tot 40 GHz, bepaald door de methode van de differentiële faselengte.

Dissipatiefactor (tan δ):
RO3210 vertoont een lage dissipatiefactor, met een waarde van 0,0027 bij 10 GHz en 23°C, volgens IPC-TM-650 2.5.5.5Deze eigenschap geeft aan dat het materiaal het energieverlies tijdens de signaaloverdracht tot een minimum beperkt, waardoor het geschikt is voor toepassingen met hoge frequentie.

Thermische coëfficiënt van εr:
De thermische coëfficiënt van de dielektrische constante is -459 ppm/°C voor RO3210 bij 10 GHz over een temperatuurbereik van 0 °C tot 100 °C, volgens IPC-TM-650 2.5.5.5Deze eigenschap benadrukt de stabiliteit en betrouwbaarheid van het materiaal in verschillende temperatuuromgevingen.

Dimensionele stabiliteit:
RO3210 vertoont uitstekende dimensionale stabiliteit, met een waarde van 0,8 mm/m in zowel de X- als de Y-richting onder COND A-omstandigheden, zoals gespecificeerd in ASTM D257.Deze eigenschap zorgt ervoor dat het materiaal zijn vorm en grootte onder verschillende bedrijfsomstandigheden behoudt, wat bijdraagt aan een nauwkeurige fabricage en betrouwbare prestaties.

Elektrische eigenschappen:
- Volumeweerstand: RO3210 vertoont een hoge volumeweerstand van 10^3 MΩ·cm onder COND A-omstandigheden, volgens IPC 2.5.17.1Deze eigenschap geeft aan dat het een uitstekende isolatievermogen heeft, waardoor het geschikt is voor toepassingen die elektrische isolatie vereisen.
- Oppervlakteweerstand: met een oppervlakteweerstand van 10^3 MΩ onder COND A-omstandigheden, zoals gespecificeerd in IPC 2.5.17.1, RO3210 biedt een effectieve oppervlakte-isolatie.

Mechanische eigenschappen:
- Trekkingsmodule: RO3210 heeft een trekkingsmodule van 579 kpsi (MD) en 517 kpsi (CMD) bij 23°C, volgens ASTM D638.bijdragen aan de duurzaamheid in veeleisende toepassingen.
- Waterabsorptie: RO3210 vertoont een minimale waterabsorptie, met een waarde van minder dan 0,1% onder D24/23-omstandigheden, volgens IPC-TM-650 2.6.2.1Deze eigenschap zorgt voor de stabiliteit en betrouwbaarheid van het materiaal bij blootstelling aan vochtige omgevingen.

Thermische eigenschappen:
- Specifieke warmte: RO3210 heeft een specifiek warmtevermogen van 0,79 J/g/K, berekend op basis van zijn samenstelling.omdat het helpt bij het bepalen van het vermogen van het materiaal om warmte op te slaan en vrij te geven.
- Thermische geleidbaarheid: met een thermische geleidbaarheid van 0,81 W/m/K bij 80°C, zoals gespecificeerd door ASTM C518, vertoont RO3210 goede warmteoverdrachtskenmerken,met een vermogen van meer dan 50 W,.

Coëfficiënt van thermische uitbreiding:
RO3210 heeft een coëfficiënt van thermische uitbreiding (CTE) van 13 ppm/°C in de X-richting en 34 ppm/°C in zowel de Y- als de Z-richting bij 23°C/50% RH, volgens IPC-TM-650 2.4.4.1Deze eigenschap geeft het vermogen van het materiaal aan om warmtecyclussen te weerstaan zonder significante dimensionale veranderingen.

Andere eigenschappen:
- Td: RO3210 heeft een ontbindingstemperatuur (Td) van 500°C, bepaald door TGA-tests volgens ASTM D3850.Deze eigenschap geeft de thermische stabiliteit van het materiaal en de weerstand tegen hoge temperaturen aan.


- Dichtheid: de dichtheid van RO3210 bedraagt 3,0 gm/cm3, wat een indicatie is van de massa per volume-eenheid.


- Koperpeelsterkte: RO3210 vertoont een koperen peelsterkte van 11,0 pli bij beproeving met 1 oz EDC na soldeerfloat, volgens IPC-TM-2.4.8Deze eigenschap toont zijn sterke hechting aan kopersubstraten in elektronische toepassingen.


- ontvlambaarheid: RO3210 is geclassificeerd als V-0 volgens de ontvlambaarheidstandaard UL 94, wat wijst op de uitstekende vlamvertragende eigenschappen.
- Loodvrij procescompatibel: RO3210 is compatibel met loodvrije processen, waardoor het milieuvriendelijk is en voldoet aan de moderne productievoorschriften.

Tot slot is RO3210 een veelzijdig materiaal met uitstekende elektrische, thermische en mechanische eigenschappen.De hoge dielektrische constante en stabiliteit maken het ideaal voor hoogfrequente toepassingen.Bovendien dragen de uitstekende dimensionale stabiliteit, de elektrische isolatie eigenschappen en de sterke hechting aan kopersubstraten bij tot de betrouwbaarheid in verschillende industrieën.Met zijn thermische stabiliteitRO3210 is een betrouwbare keuze voor toepassingen die een uitstekend warmtebeheer vereisen.de verenigbaarheid met loodvrije processen zorgt voor milieuvriendelijkheidOver het algemeen maken de uitzonderlijke eigenschappen van RO3210 het een voorkeurmateriaal op het gebied van geavanceerde elektronica en andere industrieën die hoge prestaties vereisen.
