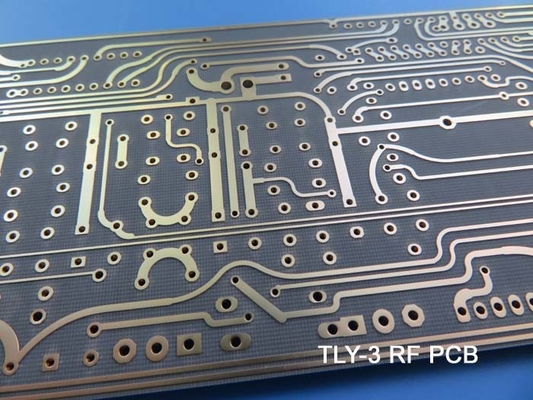

Onderdompeling Zilver 2 laag RF PCB Taconic 20mil 0.508mm TLY-3

Het is ons een genoegen om onze nieuw geleverde PCB te presenteren, zorgvuldig ontworpen om uitstekende prestaties en betrouwbaarheid te leveren.Deze 2-laag rigide PCB is voorzien van de geavanceerde Taconic TLY-3 geweven PTFE-compositesLaten we de details van dit PCB zien.

De constructie van dit PCB toont precisie en aandacht voor detail. Met een borddimensie van 141,5 mm x 163 mm, wordt elk stuk vervaardigd met een strakke tolerantie van +/- 0,15 mm,het waarborgen van consistentie en nauwkeurigheidDe stapel bestaat uit een koperschaal van 35 μm aan beide zijden, die het TLY-3-substraat met een dikte van 0,508 mm (20 mil) bedekt en een stevige basis biedt voor uw circuits.

Met een minimale trace/space van 4/4 millimeter, maakt deze PCB voor ingewikkelde en compacte ontwerpen, waardoor u de ruimte benutting te optimaliseren.een gemakkelijke montage en een breed scala aan onderdelenZonder blinde vias zorgt het PCB voor naadloze verbinding over de hele linie.

Bij een afgewerkte plaat dikte van 0,63 mm, deze PCB bereikt een evenwicht tussen duurzaamheid en flexibiliteit.De via plating dikte van 20 μm zorgt voor robuuste verbindingen in de circuitsDe oppervlakte is voorzien van onderdompeling zilver, dat een beschermende laag biedt en de lasbaarheid verbetert.

Zowel de bovenkant als de onderkant zijn bekleed met een groen soldeermasker, dat isolatie en bescherming biedt tegen omgevingsfactoren.De afwezigheid van zijderap maakt een schoon en gestroomlijnd uiterlijk mogelijkVoor verzending ondergaat elk PCB een strenge 100% elektrische test, die zorgt voor optimale functionaliteit en prestaties.

Met 183 componenten en 250 pads bevat dit PCB een breed scala aan circuitelementen.flexibiliteit bieden bij de plaatsing van onderdelenMet 90 via's en 8 netten maakt dit PCB naadloze connectiviteit en efficiënte signaaloverdracht mogelijk.

Deze PCB voldoet aan de normen van IPC-Klasse 2 en voldoet aan strenge kwaliteitseisen, waardoor de prestaties en betrouwbaarheid constant blijven.het waarborgen van compatibiliteit met verschillende ontwerpsoftware en productieprocessen.

Onze PCB's zijn wereldwijd verkrijgbaar en we zijn toegewijd aan uitzonderlijke klantondersteuning.We zijn toegewijd aan het leveren van top-notch PCB oplossingen op maat van uw unieke vereisten.

Introductie van TLY-3: Bevordering van hoogfrequente PCB-toepassingen met uitzonderlijke prestaties

De TLY-3 van Taconic, een geweven PTFE-composit uit glasvezel, heeft zich gevestigd als een toonaangevende keuze voor hoogfrequente PCB-toepassingen.thermische stabiliteit, en mechanische sterkte, stelt TLY-3 ingenieurs in staat om de grenzen van elektronisch ontwerp te verleggen.Laten we dieper ingaan op de belangrijkste kenmerken van TLY-3 en onderzoeken hoe belangrijk het is om ongeëvenaarde prestaties en betrouwbaarheid te bieden.

Voordelen van TLY-3 materiaal:

1. Uitstekende elektrische prestaties: TLY-3 heeft een lage dielectrische constante (DK) van 2,33 bij 10 GHz/23°C. Deze eigenschap zorgt voor een nauwkeurige controle van de impedantie en een optimale signaalverspreiding,het vergemakkelijken van een efficiënte signaaloverdracht en het verminderen van het risico op verstoring van het signaal.

2. Stabiele prestaties over het temperatuurbereik: TLY-3 vertoont opmerkelijke thermische stabiliteit en werkt foutloos binnen een temperatuurbereik van -40°C tot +85°C.Deze stabiliteit zorgt voor een consistent elektrisch vermogen, zelfs in veeleisende temperatuuromgevingen, waardoor de betrouwbaarheid en levensduur van hoogfrequente PCB's worden verbeterd.

3Laag verlies en hoge signaalintegriteit: met een lage dissipatiefactor minimaliseert TLY-3 signaalverlies en -vervorming, waardoor de signaalintegriteit in hoogfrequente toepassingen wordt behouden.Dit voordeel is van cruciaal belang voor het handhaven van de algehele prestaties van het systeem en het garanderen van een nauwkeurige gegevensoverdracht..

4Robuuste mechanische eigenschappen: de geweven glasvezelversterking van TLY-3 zorgt voor uitzonderlijke mechanische sterkte en dimensionale stabiliteit.waardoor het bestand is tegen buigenHet zorgt voor de duurzaamheid en betrouwbaarheid van het PCB onder verschillende bedrijfsomstandigheden.

5Een breed scala aan toepassingen: TLY-3 heeft een uitgebreid nut in diverse hoogfrequente toepassingen, waaronder telecommunicatie, lucht- en ruimtevaart, radarsystemen, draadloze communicatiesystemen,en hogesnelheidsnetwerkapparatuurDe uitzonderlijke elektrische en mechanische eigenschappen maken het een ideale keuze voor veeleisende elektronische ontwerpen.

6. Compatibiliteit met productieprocessen: TLY-3-materiaal integreert naadloos in standaard PCB-productieprocessen.met een vermogen van niet meer dan 50 kVA, waardoor een soepele productie wordt vergemakkelijkt en de complexiteit van de uitvoering wordt verminderd.

7Hoogwaardige kwaliteit en betrouwbaarheid: Taconic's inzet voor kwaliteit komt tot uiting in de uitzonderlijke prestaties van TLY-3.het garanderen van consistente elektrische eigenschappen en mechanische betrouwbaarheidOntwerpers kunnen vertrouwen op TLY-3 voor hoogwaardige PCB's die voldoen aan strenge prestatievereisten.

TLY-3, met zijn uitzonderlijke elektrische prestaties, thermische stabiliteit, mechanische sterkte en compatibiliteit, stelt ingenieurs in staat om nieuwe hoogten te bereiken in het ontwerp van hoogfrequente PCB's.Het maakt de realisatie van geavanceerde technologieën mogelijk en vergroot de grenzen van innovatie op het gebied van elektronisch ontwerpVertrouw erop dat TLY-3 uitstekende prestaties en betrouwbaarheid levert in uw hoogfrequente PCB-toepassingen.
