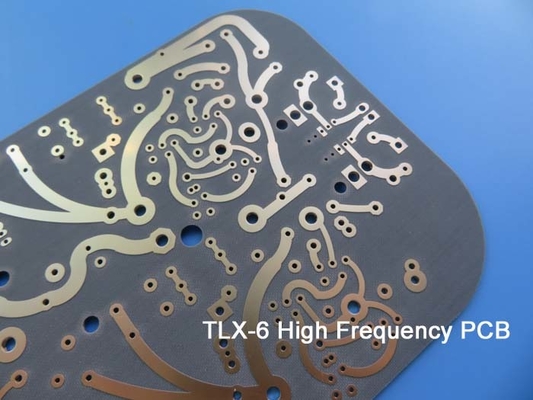

Dubbellaags 60mil TLX-6 PCB 1,524 mm vast circuit ENIG

We presenteren onze nieuw geleverde PCB's, die voldoen aan de hoogste normen van prestaties en betrouwbaarheid.Deze 2-laag rigide PCB heeft een Taconic TLX-6 glasvezelstofsubstraat met PTFE-composites, met uitzonderlijke elektrische eigenschappen en thermische stabiliteit, met een proces DK van 2,65 bij 10 GHz/23°C en een werktemperatuurbereik van -40°C tot +85°C,Dit PCB is gebouwd om veeleisende omgevingen te weerstaan..

Met een afmeting van 124,65 mm x 135 mm is elk stuk met precisie vervaardigd.waarborgen van een strakke tolerantie van +/- 0.15 mm. De minimale spoor/ruimte is 4/4 mil, waardoor ingewikkelde en gedetailleerde ontwerpen mogelijk zijn. De boarddikte is 1,64 mm, wat duurzaamheid en robuustheid biedt.

Met een koperlaag van 35 μm aan beide zijden biedt dit PCB een uitstekende elektrische geleidbaarheid.het garanderen van betrouwbare verbindingen overal op het bordDe oppervlakte is afgewerkt met onderdompelingsgoud, wat een beschermende laag biedt en de lasbaarheid verbetert.

Deze PCB is ontworpen voor een breed scala aan componenten, met in totaal 149 componenten en 223 pads.die een veelzijdige plaatsing van onderdelen mogelijk maaktMet 81 via's en 7 netten maakt dit PCB naadloze verbinding mogelijk tussen verschillende delen van het circuit.

Deze PCB voldoet aan de IPC-klasse-2-normen en voldoet aan strenge kwaliteitseisen om optimale prestaties en betrouwbaarheid te garanderen.het waarborgen van compatibiliteit met verschillende ontwerpsoftware en productieprocessen.

Onze PCB's zijn wereldwijd verkrijgbaar en wij zijn toegewijd aan het leveren van uitstekende klantondersteuning.We zijn toegewijd aan het leveren van hoogwaardige PCB-oplossingen op maat van uw specifieke behoeften.

Vertrouw op onze nieuw geleverde PCB's om uitzonderlijke prestaties en betrouwbaarheid te bieden voor uw elektronische projecten.Ervaar het verschil met onze hoogwaardige PCB's die worden geleverd om te voldoen aan de eisen van de technologie-gedreven wereld van vandaag.

TLX-6: Ontplooiing van geavanceerde mogelijkheden voor hoogfrequente PCB-ontwerpen

Inleiding
TLX-6, een lid van de TLX-serie van hoogwaardige PCB-materialen, is uitgegroeid tot een toonaangevende keuze voor ingenieurs en ontwerpers op zoek naar uitzonderlijke elektrische prestaties, signaalintegriteit,en betrouwbaarheid in hoogfrequente toepassingenIn dit artikel gaan we in op de belangrijkste kenmerken en toepassingen van TLX-6,Het toont zijn indrukwekkende mogelijkheden en de voordelen die het biedt bij het verleggen van de grenzen van hoogfrequente PCB-ontwerpen..

De kracht van TLX-6 onthullen
TLX-6, met zijn opmerkelijke dielectrische constante van 2.65Het is een baanbrekend materiaal dat speciaal is ontworpen voor hoogfrequente pcb-toepassingen.lucht- en ruimtevaartTLX-6 biedt uitzonderlijke elektrische prestaties, een laag invoegverlies en een uitstekende dimensionale stabiliteit.om ingenieurs in staat te stellen het volledige potentieel van hun hoogfrequente ontwerpen te benutten.

Uitzonderlijke elektrische prestaties
TLX-6 stelt een nieuwe maatstaf in elektrische prestaties voor hoogfrequente PCB-materialen.het minimaliseren van signaalvervorming en het garanderen van uitstekende systeemprestatiesDe superieure dielektrische constante van 2,65 van het materiaal maakt een nauwkeurige beheersing van de impedantie- en verspreidingskenmerken mogelijk.om ingenieurs in staat te stellen circuits te ontwerpen met een optimale signaalintegrititeit en een verminderd signaalverlies.

Betrouwbaarheid en thermische stabiliteit
Een van de belangrijkste voordelen van TLX-6 is de uitzonderlijke thermische stabiliteit.TLX-6 behoudt zijn elektrische eigenschappen zelfs in moeilijke omgevingenDe lage coëfficiënt van thermische uitbreiding (CTE) zorgt voor minimale dimensieveranderingen, vermindert het risico op door spanning veroorzaakte storingen en zorgt voor een langdurige betrouwbaarheid van hoogfrequente PCB-ontwerpen.

Toepassingen in hoogfrequente ontwerpen
In de telecommunicatiesector wordt TLX-6 gebruikt in basisstations, draadloze communicatiesystemen,en hogesnelheidsnetwerkapparatuurIn de lucht- en ruimtevaart- en defensie-industrie maakt TLX-6 de ontwikkeling van radarsystemen, satelliettechnologie en avionics mogelijk.waar hoogfrequente prestaties en betrouwbaarheid voorop staanDe TLX-6 is ook geschikt voor de behoeften van highspeed computing, geavanceerde test- en meetapparatuur en automobieltoepassingen, waarbij de optimale signaalintegriteit en systeemefficiëntie worden gewaarborgd.

Conclusies
TLX-6, een hoogwaardig PCB-materiaal uit de TLX-serie, stelt ingenieurs en ontwerpers in staat uitzonderlijke elektrische prestaties, signaalintegrititeit en betrouwbaarheid te bereiken in hoogfrequente ontwerpen.Met zijn indrukwekkende eigenschappen, is TLX-6 een revolutie in de manier waarop de industrie de hoogfrequente PCB toepassingen benadert.het realiseren van geavanceerde technologieën mogelijk maken en de grenzen van innovatie verleggen.
