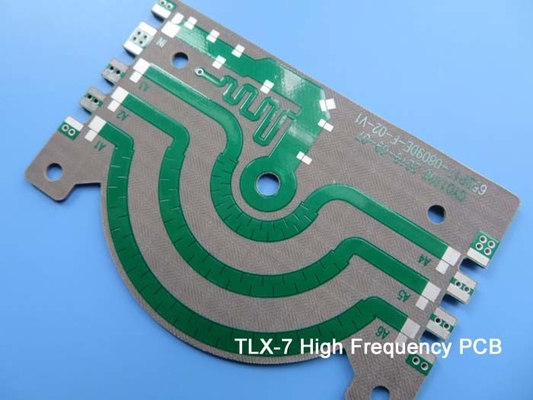

1 oz Taconic TLX-7 Groen Soldermask 50 mil RF PCB 2-laag circuit

Ontdek onze nieuwste toevoeging: de nieuw verschenen PCB, die nieuwe normen stelt in kwaliteit, betrouwbaarheid en prestaties.Dit nauwgezet vervaardigde tweelaags rigide PCB is ontworpen om uit te blinken in een breed scala van toepassingenLaten we ingaan op zijn indrukwekkende kenmerken en specificaties.

Het gebruikte PCB-materiaal is Taconic TLX-7, een robuuste glasvezelstof die is doordrenkt met PTFE-composites. Deze combinatie zorgt voor uitstekende duurzaamheid en superieure elektrische prestaties.met een verwerkingskracht DK van 2.6 bij 10 GHz/23°C garandeert dit PCB een betrouwbare signaaloverdracht met minimale verliezen, zelfs bij hoge frequenties.het blijft veerkrachtig onder verschillende omgevingsomstandigheden.

De stapeling van dit PCB is geoptimaliseerd om de functionaliteit te verbeteren. Het bestaat uit twee koperschermen, elk met een dikte van 35 μm. Het substraat, gemaakt van TLX-7, heeft een aanzienlijke 1.270 mm (50 mil) dikMet een precieze constructie werken deze lagen en het substraat harmonieus om uitzonderlijke prestaties te leveren.

In termen van afmetingen meet het PCB 195,49 mm x 98,46 mm (1 PCS, +/- 0,15 mm), wat een geschikte grootte biedt voor integratie in verschillende systemen.met een minimaal spoor/ruimtebehoefte van 4/4 milsDe minimumgrootte van het gaatje van 0,50 mm zorgt voor een precieze assemblage van de onderdelen. De uiteindelijke borddikte bedraagt 1,4 mm, wat de nodige robuustheid biedt voor een betrouwbare werking.

Deze PCB heeft een buitenste laag van koper van 1 oz (1,4 mils) en zorgt voor een optimale elektrische geleidbaarheid in het hele circuit.een efficiënte signaaloverdracht is gegarandeerdDe onderdompeling goud oppervlak afwerking verbetert niet alleen de esthetiek van het PCB, maar biedt ook uitstekende corrosiebestendigheid en soldeerbaarheid.een effectieve isolatie en bescherming bieden.

Voor verzending ondergaat elk PCB een strenge 100% elektrische test om de betrouwbaarheid en prestaties ervan te waarborgen.Dit grondige kwaliteitscontroleproces zorgt ervoor dat alleen de hoogste kwaliteit platen onze klanten bereiken.

Met 145 componenten en in totaal 205 pads kan dit PCB complexe schakelingen ontwerpen en ruime verbindingsmogelijkheden bieden.Het biedt een efficiënte signaalrouting over het hele bord.Deze PCB voldoet aan de strenge kwaliteitseisen van de industrie.

Onze nieuw geleverde PCB's zijn wereldwijd verkrijgbaar, klaar om uw elektronische ontwerpen te versterken met zijn uitzonderlijke prestaties.Neem contact op met Ivy op sales10@bichengpcbErvaar de mogelijkheden met onze top-of-the-line PCB oplossing.

TLX-7: Het ontketenen van hoogprestatiepotentieel in PCB-ontwerpen

Inleiding
TLX-7, een lid van de TLX-serie van hoogwaardige PCB-materialen, is een game-changer voor ingenieurs en ontwerpers die op zoek zijn naar uitzonderlijke elektrische prestaties, betrouwbaarheid en thermische stabiliteit.In dit artikel, onderzoeken we de belangrijkste kenmerken en toepassingen van TLX-7, waarbij de opmerkelijke mogelijkheden en de voordelen worden benadrukt die het voor PCB-projecten in verschillende industrieën biedt.

De kracht van TLX-7 onthullen
TLX-7, met zijn indrukwekkende diëlektrische constante van 2.60Dit geavanceerde materiaal biedt uitstekende signaalintegriteit, een laag invoegverlies, een hoge snelheid van het signaal en een hoge snelheid van het signaal.en uitstekende dimensionale stabiliteit, waardoor het een ideale keuze is voor industrieën als automobiel, luchtvaart, telecommunicatie en informatica.

Uitzonderlijke elektrische prestaties
TLX-7's uitzonderlijke elektrische eigenschappen onderscheiden het van conventionele PCB materialen.het maakt een efficiënte signaaloverdracht mogelijk en minimaliseert de signaalvervorming, waardoor de prestaties van het systeem worden verbeterd.De hoge temperatuur van het glas en de lage vochtopname van het materiaal zorgen voor consistente elektrische eigenschappen, zelfs in moeilijke bedrijfsomgevingen.

Thermische stabiliteit en betrouwbaarheid
Een van de belangrijkste voordelen van TLX-7 is de uitzonderlijke thermische stabiliteit.het geschikt maken voor veeleisende toepassingenDe lage coëfficiënt van thermische uitbreiding (CTE) zorgt voor minimale veranderingen in de afmetingen, waardoor het risico op storingen van de soldeerverbindingen wordt verminderd en de betrouwbaarheid op lange termijn wordt gewaarborgd.

Toepassingen in verschillende industrieën
TLX-7, een hoogwaardig PCB-materiaal, heeft een uitgebreide toepassing in verschillende industrieën.TLX-7 maakt het ontwerpen en ontwikkelen van efficiënte en betrouwbare antennesystemen mogelijk die van vitaal belang zijn voor draadloze communicatie en signaalontvangstBovendien is TLX-7 zeer geschikt voor de fabricage van koppelers, splitters en combinatoren, die een cruciale rol spelen bij de signaalverdeling en het stroommanagement.TLX-7 dient als een uitstekend substraat voor versterkersDe uitzonderlijke elektrische eigenschappen van TLX-7 maken het een ideale keuze voor passieve componenten, zoals weerstanden,condensators, en inductoren, die bijdragen aan de algemene functionaliteit en betrouwbaarheid van elektronische schakelingen.

Conclusies
TLX-7, een hoogwaardig PCB-materiaal uit de TLX-serie, stelt ingenieurs en ontwerpers in staat om uitzonderlijke elektrische prestaties, betrouwbaarheid en thermische stabiliteit in hun PCB-ontwerpen te bereiken.Met zijn opmerkelijke eigenschappen, TLX-7 revolutioneert de manier waarop de industrie digitale toepassingen met hoge frequentie en hoge snelheid benadert,de ontwikkeling van geavanceerde technologieën mogelijk maken en de grenzen van innovatie verleggen.
