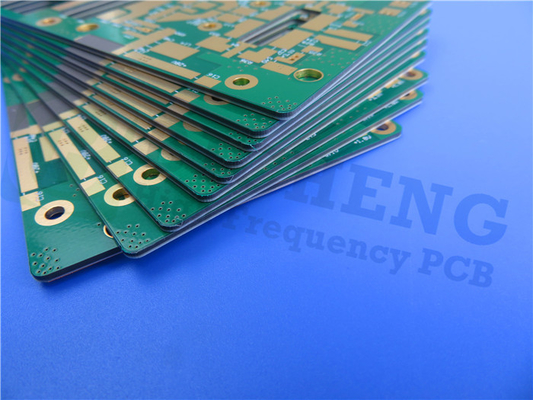

1.7mm 62 mil RT/duroïde 5880 Double-sided PCB Immersion Gold Finished

We zijn verheugd om onze nieuwste lading PCB's aan te bieden, zorgvuldig ontworpen om aan uw technologische eisen te voldoen.,Het maakt het een betrouwbare keuze voor een breed scala aan toepassingen.

1PCB-materiaal:
- Onberispelijke kwaliteit: vervaardigd van Rogers RT/duroid 5880, een geavanceerd glas microfiber versterkt PTFE composiet, dat de beste prestaties garandeert.
- Superieure dielektrische eigenschappen: het proces DK 2.2 bij 10 GHz/23°C vergemakkelijkt een efficiënte signaaloverdracht en garandeert een naadloze verbinding.
- Minimaal signaalverlies: met een dissipatiefactor van 0,0009 bij 10 GHz/23°C, minimale interferentie en optimale signaalintegriteit.
- Uitzonderlijke duurzaamheid: Deze PCB is gebouwd om in veeleisende omgevingen bestand te zijn tegen temperaturen boven 500°C (Td > 500°C).
- Versatile werkingsbereik: ontworpen om foutloos te werken tussen -40°C en +85°C, waardoor het aanpasbaar is voor verschillende omstandigheden.

2Onberispelijke constructie:
- Stevige fundering: het stijve ontwerp met twee lagen zorgt voor structurele integriteit voor optimale prestaties en levensduur.
- Dikte van de koperlaag: zowel op de koperlaag 1 als op de koperlaag 2 is een dikte van 35 μm beschikbaar, waardoor een efficiënte elektrische geleidbaarheid mogelijk is.

3Gedetailleerde specificaties:
- Compacte afmetingen: het PCB meet 41,56 mm x 43,19 mm, met een tolerantie van +/- 0,15 mm, wat een compacte maar betrouwbare oplossing biedt voor uw toepassingen.
- Precieze elektrische verbindingen: Precieze trace/ruimte vereisten met een minimum van 4/6 mils bereiken, waardoor nauwkeurige signaalrouting wordt gewaarborgd.
- Aanpassingsvermogen van de componenten: kan worden gebruikt voor componenten met een minimale gaatengrootte van 0,4 mm, waardoor de keuze van de componenten flexibel kan worden gemaakt.
- Betrouwbare via-verbindingen: maakt gebruik van 79 via's voor robuuste elektrische verbindingen en efficiënte signaalrouting.
- Superieure bekleding: de 20 μm via bekleding dikte garandeert uitstekende geleidbaarheid en duurzaamheid.
- Optimale oppervlakteafwerking: Geniet van de voordelen van een onderdompelingsgoud oppervlakteafwerking, die optimale geleidbaarheid en corrosiebestendigheid biedt.
- Stroomlijnde vormgeving: geen zijde- of onderzijde, waarbij de nadruk blijft liggen op functionaliteit en eenvoud.
- Verbeterde bescherming: met een groen soldeermasker aan de bovenkant en geen soldeermasker aan de onderkant, waardoor componenten worden beschermd tegen externe elementen.
- Strenge kwaliteitsborging: Elk PCB ondergaat vóór verzending een 100% elektrische test, die de betrouwbaarheid en prestaties garandeert.

4- PCB statistieken:
- Versadigbaarheid van de componenten: het PCB kan tot 51 componenten bevatten, waardoor er voldoende flexibiliteit is voor de behoeften van het circuitontwerp.
- Naadloze integratie: Profiteer van 88 pads, waaronder 63 through-hole pads en 25 top surface mount technology (SMT) pads, voor moeiteloze componentintegratie en efficiënte assemblage.
- Efficiënte signaaloverdracht: ondersteunt 3 netten die een soepele en betrouwbare signaalstroom garanderen.

5. Artwork-formaat: Het geleverde artwork is compatibel met het Gerber RS-274-X-formaat, waardoor naadloze integratie met standaard PCB-productieprocessen wordt gewaarborgd.

6- Naleving van de industriestandaarden: Dit PCB voldoet aan IPC-Klasse 2, en voldoet aan strenge kwaliteits- en betrouwbaarheidstandaarden.

7. Wereldwijde beschikbaarheid: Onze PCB's zijn wereldwijd beschikbaar, waardoor klanten uit alle hoeken van de wereld toegang hebben tot onze uitzonderlijke producten.

Voor technische vragen of verdere hulp, aarzel dan niet om contact op te nemen met Ivy op sales10@bichengpcb.com.Ons toegewijde team is toegewijd aan het bieden van uitzonderlijke ondersteuning en ervoor te zorgen dat uw maximale tevredenheid met onze producten.

RT-duroid 5880: Een uitgebreid overzicht van de eigenschappen en toepassingen van hoogfrequente PCB's

Laten we eens kijken naar de details over de eigenschappen en kenmerken van dit geavanceerde materiaal dat wordt gebruikt in printplaten (PCB's).02)De dissipatiefactor (tan δ) varieert van 0,0004 tot 0.0009, die zijn vermogen toont om elektrische energie als warmte te verdrijven.

Met een thermische coëfficiënt ε van -125 ppm/°C ondervindt RT/duroïde 5880 een afname van de dielectrische constante wanneer de temperatuur stijgt binnen het bereik van -50°C tot 150°C.Het toont ook een hoog volume en oppervlakteweerstand, met respectievelijk 2 x 10^7 Mohm cm en 3 x 10^7 Mohm, waardoor een doeltreffende isolatie en het voorkomen van lekken van elektrische lading worden gewaarborgd.

RT/duroid 5880 heeft een specifieke warmte van 0,96 j/g/k (0,23 cal/g/c), wat de hoeveelheid warmte vertegenwoordigt die nodig is om de temperatuur te verhogen.De trekmodulus bij 23°C is 1070 MPa (156 kpsi) in de X-richting en 450 MPa (65 kpsi) in de Y-richting.De compressiemodule is 710 MPa (103 kpsi) in de X- en Y-richting en 940 MPa (136 kpsi) in de Z-richting.

De ultieme spanningswaarden variëren van 18 tot 29 MPa (2,6 tot 4,2 kpsi) in de X- en Y-richtingen en de ultieme spanning varieert van 4,9% tot 7,2%.02%, waardoor zelfs onder vochtige omstandigheden een minimale wateropname wordt gewaarborgd.

Met een thermische geleidbaarheid van 0,2 W/m/k bij 80 °C geleidt het warmte efficiënt. De coëfficiënt van thermische expansie is 31 ppm/°C (X), 48 ppm/°C (Y),en 237 ppm/°C (Z) binnen het temperatuurbereik 0-100°C, die zijn uitbreiding of samentrekking aangeeft bij temperatuurveranderingen.

Andere opmerkelijke eigenschappen zijn onder meer een ontbindingstemperatuur (Td) van 500°C, een dichtheid van 2,2 gm/cm3, een koperen schilsterkte van 31,2 pli (5,5 N/mm) en een ontvlambaarheid van V-0 volgens UL 94.RT-duroïde 5880 is ook compatibel met loodvrije processen.

Deze specificaties maken RT/duroid 5880 een ideale keuze voor hoogfrequente PCB-toepassingen, waarbij laag verlies, uitstekende elektrische isolatie en mechanische stabiliteit cruciale factoren zijn.
