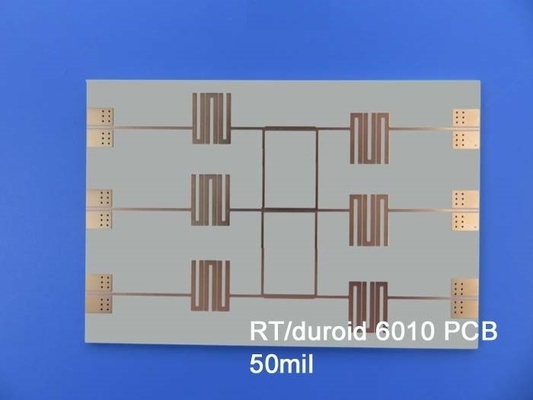

RT/Duroïde 6010 RF PCB 50mil 2 laag rigide PCB met geavanceerde kenmerken

Ontdek onze hoogwaardige en betrouwbare nieuw geleverde PCB's, gemaakt met geavanceerde materialen en geavanceerde productieprocessen.Dit tweelaags stijf PCB voldoet aan de hoogste industriële normen en is perfect voor een breed scala aan toepassingenLaten we de opmerkelijke kenmerken van dit opmerkelijke PCB onderzoeken:

1PCB-materiaal:
- Gemaakt van RT/duroid 6010.2LM keramische PTFE composieten voor uitstekende elektrische prestaties en duurzaamheid.
-loodvrij proces voor meer milieuvriendelijkheid.
- ontworpen voor gebruik in een breed temperatuurbereik (-40°C tot +85°C), geschikt voor verschillende omgevingen.

2Stack-up:
- Geoptimaliseerd stackup ontwerp voor optimale signaalintegrititeit en prestaties.
- 2-laag constructie met 35um afgewerkte koperdikte voor robuuste elektrische geleidbaarheid.
- RT/duroïde 6010.2LM dielectric, 50 mil (1,27 mm) dik, voor betrouwbare isolatie en signaalintegriteit.
-35um afgewerkte koperdikte op de bovenste en onderste lagen voor een consistente prestatie.

3- Bouwgegevens:
- Compact bord afmetingen: 94mm x 90mm.
- Minimum Trace/Space: 9/10 mils voor precieze routing en high-density ontwerpen.
-Minimum gatgrootte: 0,5 mm, waardoor een veelzijdige selectie van onderdelen mogelijk is.
- Geen blinde of begraven via's, vergemakkelijkt het productieproces.
- Afgeronde plaatdikte: 1,4 mm, balanssterkte en flexibiliteit.
1 oz (1,4 ml) afgewerkt koper gewicht op alle lagen voor een optimale elektrische geleidbaarheid.
- 1 mil via de dikte van de bekleding voor een betrouwbare verbinding tussen de lagen.
- Oppervlakteafwerking: onderdompelingsgoud voor uitstekende soldeerbaarheid en corrosiebestendigheid.
- Wit top zijde-scherm voor duidelijke etikettering en identificatie van de onderdelen.
- Geen zijdecrème voor een professionele esthetiek.
- Blauw bovenste en onderste soldeermasker voor uitzonderlijke spoorbescherming en voorkoming van soldeerbruggen.
- Geen zijdecrème op soldeerpads voor nauwkeurig solderen en minimale fouten.
-100% Elektrische test voor kwaliteitsborging en betrouwbaarheid.
-0,5 mm via's gevuld met hars en bedekt volgens IPC-4761 Type VII, waardoor de structurele integriteit en betrouwbaarheid worden verbeterd.

4- PCB statistieken:
- Bevat 42 componenten voor veelzijdige circuits.
-67 pads voor voldoende verbindingsopties.
-48 door de gaten pads voor veilige component montage.
-19 Top SMT Pads voor op het oppervlak gemonteerde componenten.
- Geen onderste SMT Pads voor een gestroomlijnde lay-out.
- 65 wegen voor efficiënte signaalverbinding.
-6 Netten voor een betrouwbare onderlinge verbinding tussen de onderdelen.

5- Tipe geleverde afbeeldingen: Gerber RS-274-X, het industriestandaardformaat voor PCB-fabricage.

6Geaccepteerde standaard: voldoet aan de IPC-klasse 2-normen voor hoge kwaliteit en betrouwbaarheid.

7. Servicegebied: Onze uitzonderlijke PCB-diensten zijn wereldwijd beschikbaar voor een gemakkelijke toegankelijkheid.

Voor technische vragen of verdere informatie, aarzel dan niet om contact op te nemen met Ivy op sales10@bichengpcb.com.

De kracht van RT/duroid 6010 ontketenen: PCB-prestaties transformeren

Ik...Inleiding:
In de snelle wereld van de elektronica zijn technologische ontwikkelingen een voortdurende drijvende kracht voor innovatie.RT/duroid 6010 is de voorkeur geworden voor ingenieurs die op zoek zijn naar hoogwaardige en betrouwbare schakelingenIn dit artikel zullen we de algemene kwaliteiten en voordelen van RT/duroid 6010 onderzoeken en hoe deze de PCB-prestaties in verschillende industrieën transformeert.

Onovertroffen elektrische prestaties:
Het hart van RT/duroïde 6010 ligt in zijn uitzonderlijke elektrische eigenschappen.25Het systeem zorgt voor een efficiënte signaalverspreiding, waardoor verlies en vervorming tot een minimum worden beperkt. Bovendien zorgt de lage dissipatiefactor van 0,0023 voor een precieze transmissie van hoogfrequente signalen.waardoor het ideaal is voor toepassingen die een uitstekende signaalintegriteit vereisen.

Temperatuurstabiliteit:
Een van de opvallende kenmerken van RT/duroid 6010 is de thermische stabiliteit.het behoudt zijn dielectrische eigenschappen in een breed temperatuurbereik (-50°C tot 170°C)Deze stabiliteit zorgt voor een consistente prestatie, zelfs in moeilijke omgevingen, waardoor het geschikt is voor toepassingen in de lucht- en ruimtevaart-, automobiel- en telecommunicatie-industrie.

Robuuste mechanische eigenschappen:
RT/duroïde 6010 heeft een indrukwekkende mechanische sterkte.maken het zeer bestand tegen vervorming en structurele schadeDeze duurzaamheid zorgt voor de levensduur en betrouwbaarheid van PCB's, zelfs onder veeleisende omstandigheden.

Flexurele module voor verbeterde stijfheid:
De buigmodulus van RT/duroïde 6010, gemeten op 4364 MPa, garandeert een superieure stijfheid.het garanderen van consistente prestaties en een gemakkelijke montage.

Milieubeheersing:
Ingenieurs en fabrikanten richten zich steeds meer op duurzaamheid van het milieu.voldoen aan strenge milieunormen zonder afbreuk te doen aan de prestatiesHet maakt het mogelijk om milieuvriendelijke PCB's te ontwikkelen die aansluiten bij groene initiatieven.

Verscheidenheid in toepassingen:
Een van de belangrijkste voordelen van RT/duroid 6010 is de veelzijdigheid.De uitzonderlijke elektrische en mechanische eigenschappen maken het een ideale keuze voor hoogfrequente toepassingen, zoals radarsystemen, microgolfcircuits en satellietcommunicatie.

Conclusie:
RT/duroid 6010 heeft de PCB-fabricage met zijn uitzonderlijke kwaliteiten en voordelen een revolutie teweeggebracht.robuuste mechanische eigenschappen, en de compatibiliteit met loodvrije processen maken het het materiaal van keuze voor ingenieurs die op zoek zijn naar topcircuits.De veelzijdigheid van RT/duroïde 6010 maakt het mogelijk deze in verschillende industrieën toe te passen, waardoor de ontwikkeling van geavanceerde elektronica mogelijk wordt die de grenzen van innovatie verleggen.RT/duroid 6010 getuigt van de kracht van materialen om de prestaties van PCB's te veranderen en de toekomst van de elektronica te vormen.
