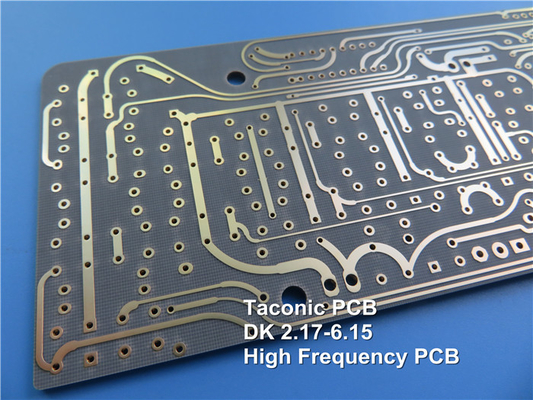

50 Mil TLX-9 PTFE glasmateriaal RF PCB met groen soldeermasker

Laten we eens kijken naar onze laatste lading TLX-9 PCB's.Er is een op maat gemaakte 2-laags stijve PCB geleverd om te voldoen aan de unieke vereisten van onze klanten, gebruikmakend van TLX-9 PTFE-glasmateriaal en een loodvrij proces voor optimale prestaties en betrouwbaarheid.Het temperatuurbereik van -40 ℃ tot +85 ℃ waarin onze printplaat kan werken, maakt hem ideaal voor gebruik in ruwe omgevingen.

Uitstekende signaalintegriteit en prestaties worden geleverd door de stackup, die bestaat uit afgewerkt koper van 35um, TLX-9 diëlektricum van 50 mil (1,27 mm) en afgewerkt koper van 35um.De afmetingen van het bord zijn 95 mm x 87 mm, met een minimale spoor/ruimte van 6/6 mils en een minimale gatgrootte van 0,5 mm.Onze printplaat heeft geen blinde of begraven via's en de afgewerkte borddikte van 1,35 mm is gegarandeerd.

Het afgewerkte Cu-gewicht is 1 oz (1,4 mils) alle lagen, en de dikte van de plaat is 1 mil.Deze PCB maakt gebruik van een oppervlakteafwerking van Hot Air Soldering Level (HASL), met een witte zeefdruk aan de bovenkant en een groen soldeermasker aan de bovenkant.En de printplaat heeft geen onderste zeefdruk of onderste soldeermasker en geen zeefdruk op soldeerpads.Een 100% elektrische test wordt gebruikt om de hoogste kwaliteit te garanderen.

Voor deze PCB, die voldoet aan de IPC-Klasse-2-standaard, zijn er 68 componenten, 110 totale pads, 81 through-hole pads, 29 bovenste SMT-pads, 0 onderste SMT-pads, 112 via's en 14 netten.Gerber RS-274-X artwork wordt geleverd en onze diensten zijn wereldwijd beschikbaar.

Bij Bicheng PCB worden op maat gemaakte PCB-oplossingen aangeboden om aan de unieke behoeften van onze klanten te voldoen, en ons team van experts zal nauw met u samenwerken om uw vereisten te begrijpen.Het gebruikte TLX-9 PTFE Glass-materiaal zorgt ervoor dat onze printplaat kan werken in extreme temperaturen en ruwe omgevingen, waardoor het ideaal is voor gebruik in de lucht- en ruimtevaart, telecommunicatie en militaire industrieën.

De PCB-stackup biedt uitstekende signaalintegriteit en prestaties, waardoor een betrouwbare en efficiënte functionaliteit van uw product wordt gegarandeerd.Het gebruik van een oppervlakteafwerking van Hot Air Soldering Level (HASL) maakt onze PCB gemakkelijk te gebruiken en te solderen, geschikt voor zowel ervaren als beginnende gebruikers.

De printplaat demonstreert de kwaliteit en betrouwbaarheid van onze producten, met een 100% elektrische test die wordt gebruikt om ervoor te zorgen dat elke printplaat voldoet aan onze hoge normen voordat deze naar onze klanten wordt verzonden.

Bij Bicheng PCB is een toewijding aan het leveren van op maat gemaakte PCB-oplossingen van de hoogste kwaliteit die voldoen aan de specifieke behoeften van onze klanten een topprioriteit.Vertrouw erop dat wij u een PCB-oplossing bieden die aan uw eisen voldoet en uw verwachtingen overtreft.Neem vandaag nog contact met ons op voor meer informatie over onze op maat gemaakte 2-laags stijve PCB-oplossingen en ervaar het hoogste niveau van prestaties en betrouwbaarheid.
