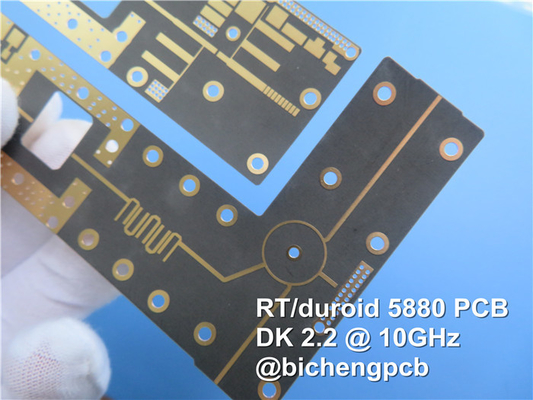

Als het gaat om een printplaat (PCB), kan het selecteren van het juiste materiaal, de stapeling en constructiedetails het verschil maken.In dit artikel geven we een overzicht van een specifieke PCB die gebruikmaakt van RT/duroid 5880 PTFE Random Glass Fibre-materiaal en een 2-laags rigide stapeling heeft.
Het PCB-materiaal is RT/duroid 5880. Dit materiaal staat bekend om zijn hoge prestaties, lage verliezen en loodvrije samenstelling, waardoor het milieuvriendelijker is.Het kan werken binnen een temperatuurbereik van -40 ℃ tot +85 ℃.
De stackup voor deze 2-laags stijve PCB bestaat uit een afgewerkte koperdikte van 35um, een RT/duroid 5880 diëlektrische dikte van 31mil en een andere afgewerkte koperdikte van 35um.De dikte van het afgewerkte bord is 0,9 mm en het gewicht van het afgewerkte koper is 1 oz (1,4 mils) voor alle lagen.
De dikte van de via-plating is 1 mil en de oppervlakteafwerking is Electroless Nickle Immersion Gold (ENIG).Er is geen boven- of onderzeefdruk of soldeermasker en er zit geen zeefdruk op de soldeerpads.
Wat constructiedetails betreft, heeft de print een afmeting van 195 mm x 182 mm, met een tolerantie van +/- 0,15 mm.De minimale spoor/afstand is 4/7 mils en de minimale gatgrootte is 0,25 mm.Er zijn geen blinde of begraven via's en de printplaat heeft 100% elektrische tests ondergaan om de kwaliteit ervan te waarborgen.
De PCB bevat 54 componenten, 91 totale pads, 39 through-hole pads en 52 bovenste SMT-pads, met 43 via's en 12 netten.Dit ontwerp maakt gebruik van PCBDOC-illustraties en voldoet aan de IPC-Klasse-II-standaard.Ons servicegebied is wereldwijd en als u technische vragen heeft over deze specifieke PCB, aarzel dan niet om contact op te nemen met Ivy via sales10@bichengpcb.com.
Kortom, het selecteren van de juiste materialen en constructiedetails voor een printplaat is cruciaal voor het bereiken van optimale prestaties en functionaliteit.Dit artikel heeft een overzicht gegeven van het specifieke PCB-materiaal, de stapeling en constructiedetails voor dit specifieke ontwerp, waarbij het belang wordt benadrukt van het overwegen van specifieke vereisten voor elk project.Bij bicheng zijn we gespecialiseerd in het leveren van hoogwaardige printplaten die voldoen aan de hoogste kwaliteits- en prestatienormen.Neem vandaag nog contact met ons op voor meer informatie over hoe we u kunnen helpen met uw volgende project.
| Eigendom |
RT/duroid 5880 |
Richting |
Eenheden |
Voorwaarde |
Test methode |
| Diëlektrische constante, εproces |
2.20
2,20 ± 0,02 spec. |
Z |
NVT |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Diëlektrische constante, εontwerp |
2.2 |
Z |
NVT |
8 GHz tot 40 GHz |
Differentiële faselengtemethode |
| Dissipatiefactor,tanδ |
0,0004
0,0009 |
Z |
NVT |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Thermische coëfficiënt van ε |
-125 |
Z |
p.p.m./℃ |
-50 ℃ tot 150 ℃ |
IPC-TM-650 2.5.5.5 |
| Volumeweerstand |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Oppervlakte weerstand |
3 x 107 |
Z |
Mohm |
C/96/35/90 |
ASTM D 257 |
| Specifieke hitte |
0,96(0,23) |
NVT |
j/g/k
(cal/g/c) |
NVT |
Berekend |
| Trekmodulus |
Testen bij 23℃ |
Test bij 100 ℃ |
NVT |
MPa (kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450(65) |
X |
| 860(125) |
380(55) |
Y |
| Ultieme stress |
29(4.2) |
20(2.9) |
X |
| 27(3.9) |
18(2.6) |
Y |
| Ultieme spanning |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Compressieve modulus |
710(103) |
500(73) |
X |
MPa (kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Ultieme stress |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Ultieme spanning |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Vochtopname |
0.02 |
NVT |
% |
0,62"(1,6 mm) D48/50 |
ASTM D 570 |
| Warmtegeleiding |
0.2 |
Z |
W/m/k |
80℃ |
ASTM C 518 |
| Uitzettingscoëfficiënt |
31
48
237 |
X
Y
Z |
p.p.m./℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| Td |
500 |
NVT |
℃ TGA |
NVT |
ASTM D 3850 |
| Dikte |
2.2 |
NVT |
gram/cm3 |
NVT |
ASTM D 792 |
| Koperen schil |
31,2(5,5) |
NVT |
Pli(N/mm) |
1oz (35 mm) EDC-folie
na soldeer vlotter |
IPC-TM-650 2.4.8 |
| Ontvlambaarheid |
V-0 |
NVT |
NVT |
NVT |
UL 94 |
| Loodvrij Proces Compatibel |
Ja |
NVT |
NVT |
NVT |
NVT |
