Productdetails:
|
| Hoog licht: | Commerciële PCB-printplaat,RF-gedrukte PCB-blog,TLF-35 RF-printplaat |
||
|---|---|---|---|

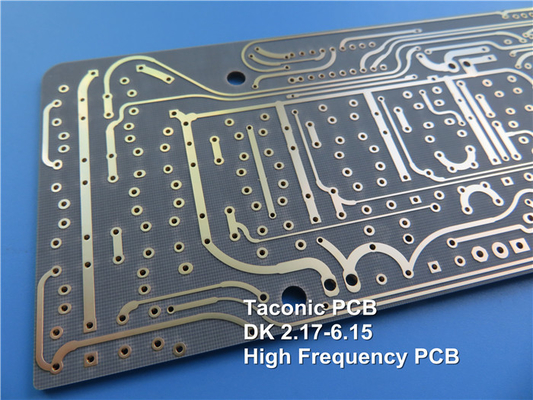

De Taconic TLF-35 RF printplaat is een op maat gemaakt product dat hoogfrequente mogelijkheden biedt voor een verscheidenheid aan commerciële microgolf- en radiofrequentietoepassingen.Met een dikte van 60 mil (1,524 mm) en immersion gold plating, is de TLF-35 PCB ontworpen om uitstekende afpelsterkte te bieden voor 1/2 ounce en 1 ounce koper, wat vooral belangrijk is voor herbewerkingsdoeleinden.
Een van de belangrijkste kenmerken van de TLF-35 PCB is de ultralage vochtabsorptiesnelheid en lage dissipatiefactor, die faseverschuiving met frequentie minimaliseert.Bovendien zorgt het gebruik van geweven stoffen in het ontwerp ervoor dat de TLF-35 PCB maatvast is.De basismaterialen van de TLF-35 PCB vertonen een ontvlambaarheid van V-0 en zijn getest in overeenstemming met IPC-TM-650.
| TLF-35-xxxx-A TYPISCHE WAARDEN | |||||
| Eigendom | Test methode | Eenheden | Waarde | Eenheden | Waarde |
| Diëlektrische constante op 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 3,50 ± 0,05 | 3,50 ± 0,05 | ||
| Dissipatiefactor bij 1,9 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0016 | 0,0016 | ||
| Dissipatiefactor bij 10 GHz | IPC-TM 650 2.5.5.5.1 Mod | 0,0022 | 0,0022 | ||
| Waterabsorptie | IPC-TM 650 2.6.2.1 | % | 0.03 | % | 0.03 |
| Schilsterkte (1oz koper) | IPC-TM 650 2.4.8 | Lbs./lineaire inch | 10 | M/mm | 1.8 |
| Volumeweerstand | IPC-TM 650 2.5.17.1 | Mohm.cm | 2,0 x 109 | Mohm.cm | 2,0 x 109 |
| Oppervlakte weerstand | IPC-TM 650 2.5.17.1 | Mohm | 3,0 x 108 | Mohm | 3,0 x 108 |
| Buigsterkte in de lengterichting | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Buigsterkte dwars | IPC-TM 650 2.4.4 | psi | 13.000 | M/mm2 | 90 |
| Warmtegeleiding | IPC-TM 650 2.4.50 | W/m/K | 0,37 | W/m/K | 0,37 |
| xyCTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 9-12 | ppm/℃ | 9-12 |
| z CTE(50-150℃) | IPC-TM 650 2.4.41 | ppm/℃ | 80 | ppm/℃ | 80 |
| Ontvlambaarheid | UL-94 | V-0 | V-0 | ||
De TLF-35 PCB heeft een lage diëlektrische constante van 3,5 +/-0,05 en een lage dissipatiefactor van 0,002.Deze kenmerken maken het een uitstekende keuze voor een reeks toepassingen, waaronder filters, koppelingen, splitters, combiners, mixers, antennes, krachtige versterkers, repeaters, passieve componenten en medische scanners.
Naast de hoogfrequente mogelijkheden biedt de TLF-35 PCB verschillende voordelen, waaronder de lage kosten, uitstekende afpelsterkte, uitzonderlijk lage dissipatiefactor, lage vochtopname en zeer hoge thermische betrouwbaarheid.
Het is belangrijk op te merken dat de getoonde afbeelding en parameters alleen ter referentie zijn, aangezien printplaten op maat gemaakte producten zijn.Over het algemeen is de Taconic TLF-35 RF-printplaat een ideale keuze voor diegenen die op zoek zijn naar een goedkope, krachtige oplossing voor hun hoogfrequente toepassingen.
