S1000-2M Immersion Gold Printed Circuit High TG PCB Met 90 Ohm Impedantiebeheersing

S1000-2M Immersion Gold Printed Circuit High TG PCB Met 90 Ohm Impedantiebeheersing
S1000-2M Immersion Gold Printed Circuit High TG PCB Met 90 Ohm Impedantiebeheersing S1000-2M Immersion Gold Printed Circuit High TG PCB Met 90 Ohm Impedantiebeheersing S1000-2M Immersion Gold Printed Circuit High TG PCB Met 90 Ohm Impedantiebeheersing S1000-2M Immersion Gold Printed Circuit High TG PCB Met 90 Ohm Impedantiebeheersing S1000-2M Immersion Gold Printed Circuit High TG PCB Met 90 Ohm Impedantiebeheersing

Grote Afbeelding :  S1000-2M Immersion Gold Printed Circuit High TG PCB Met 90 Ohm Impedantiebeheersing

Productdetails:
Plaats van herkomst: CHINA
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-505.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1PCS
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000PCS per maand
Contact

S1000-2M Immersion Gold Printed Circuit High TG PCB Met 90 Ohm Impedantiebeheersing

beschrijving
Basismateriaal: FR-4 S1000-2M PCB-dikte: 1.63-1.68 mm
Koperen gewicht: 1oz Oppervlakteafwerking: Hasl lead gratis
Markeren:

Gedrukte Krings Hoge TG PCB

,

90Ohm impedantie Hoge TG PCB

,

IATF16949 hoge TG-PCB

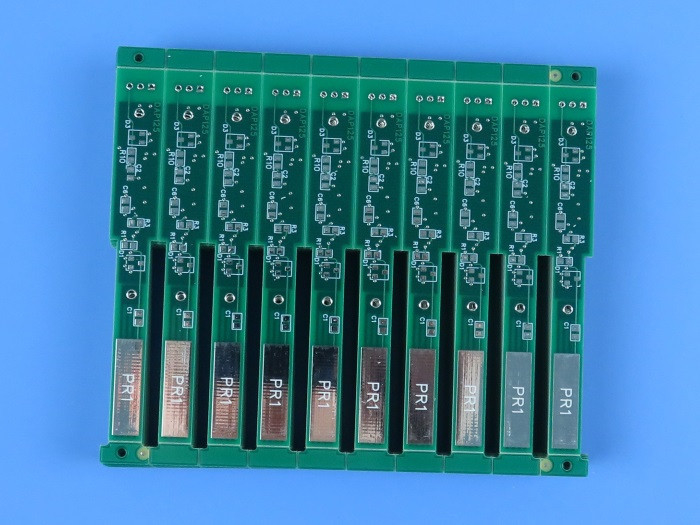

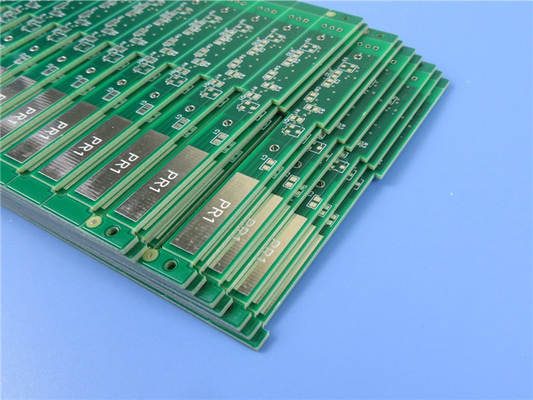

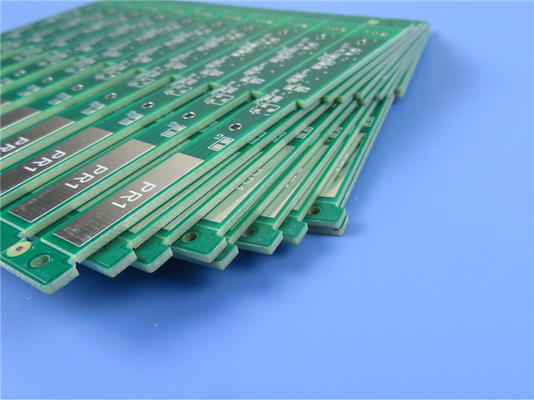

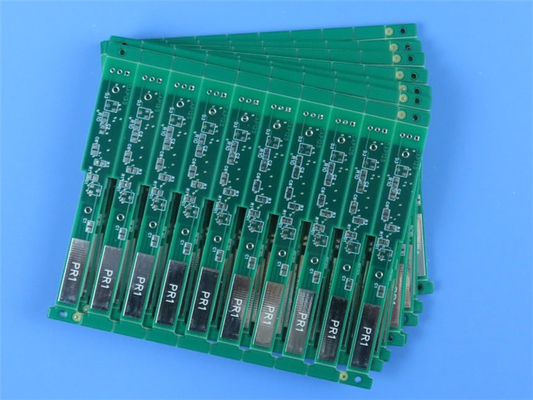

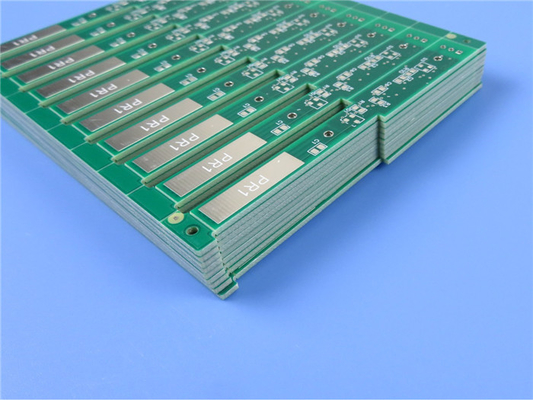

High Tg Printed Circuit Board (PCB) gemaakt op S1000-2M met onderdompeling goud en 90 Ohm Impedantiebeheersing

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)



Een korte inleiding

Dit is een type PCB met een hoge Tg-waarde met een differentiële impedantie op laag 3 bij 6mil/7mil, 6mil/10mil; en laag 4 bij 7mil/7mil en 6mil/7mil track/gap.Het is gemaakt op high performance en low CTE FR-4 S1000-2MHet is een 6-lagig bord met 1 oz koper per laag, bekleed met HASL en groen soldermasker.



Toepassingen

Computers

Communicatie

Elektronica voor de automobielindustrie enz.



S1000-2M Immersion Gold Printed Circuit High TG PCB Met 90 Ohm Impedantiebeheersing 0



PCB-parameters

Artikel 1 Beschrijving Verplichting Werkelijk Resultaten
1Laminat Materiaaltype FR-4 S1000-2M FR-4 S1000-2M ACC
Tg 170°C 170°C ACC
Leverancier Shengyi. Shengyi. ACC
Dikte 10,6 ± 10% mm 1.63-1.68 mm ACC
2.De dikte van de bekleding Hole Wall ≥ 25 μm 30.17 μm ACC
met een breedte van niet meer dan 15 mm 35 μm 410,09 μm ACC
Inwendige koper 30 μm 330,69 μm ACC
3Soldaatmasker. Materiaaltype TAIYO/ PSR-2000GT600D TAIYO/ PSR-2000GT600D ACC
Kleur Groen Groen ACC
Rigiditeit (potloodtest) ≥ 4H of hoger 5 uur ACC
S/M Dikte ≥ 10 μm 20.11 μm ACC
Plaats Beide kanten Beide kanten ACC
4. Onderdeelmerk Materiaaltype TAIYO/ IJR-4000 MW300 IJR-4000 MW300 ACC
Kleur Wit Wit ACC
Plaats C/S C/S ACC
5. Peelable Solder Mask Materiaaltype
Dikte
Plaats
6Identificatie UL-merkteken - Jawel. - Jawel. ACC
Datumcode WWYY 0421 ACC
Markeer locatie Slijpzijde Slijpzijde ACC
7Oppervlakte afwerking. Metode HASL loodvrij HASL loodvrij ACC
Dikte van tin 3-6 μm 40,06 μm ACC
Nickeldikte
Gouddikte
8. Normativiteit RoHS Verordening (EG) nr. 45/2001 van het Europees Parlement en de Raad Goed. ACC
REACH Richtlijn 1907/2006 Goed. ACC
9- Een ring. Min. Lijnbreedte (mil) 6mil 5.8mil ACC
Min. Afstand (mil) 5mil 5.2mil ACC
10.V-groef Hoek
Restdikte
11Beveling. Hoek
Hoogte
12. functie Elektrische test 100% geslaagd 100% geslaagd ACC
13Uiterlijk. IPC-klassenniveau IPC-A-600J &6012D Klasse 2 IPC-A-600J &6012D Klasse 2 ACC
Visuele inspectie IPC-A-600J &6012D Klasse 2 IPC-A-600J &6012D Klasse 2 ACC
Warp en Twist ¥ 0,7% 0.21% ACC
14. Betrouwbaarheidstest Test met band Geen schillen Goed. ACC
Test met oplosmiddel Geen schillen Goed. ACC
Test van de soldeerbaarheid 265 ± 5°C Goed. ACC
Thermische spanningstest 288 ± 5°C Goed. ACC
Ionische besmettingstest ️ 1,56 μg/cm2 00,56 μg/cm2 ACC



Meting van de diameter van het gat (eenheid: mm), Tolerantie: PTH±0.075; NPTH±0.05

Hole code PTH Vereist Werkelijke waarde Resultaten
1 Y 0.375 0.375 0.400 0.400 0.375 ACC
2 Y 0.500 0.500 0.550 0.525 0.525 ACC
3 Y 0.7 maal 2.4 0.7 maal 2.4 0.7 maal 2.41 0.69*2.4 0.7 maal 2.4 ACC
4 Y 0.625 0.625 0.600 0.625 0.600 ACC
5 Y 0.725 0.725 0.725 0.750 0.725 ACC
6 Y 0.900 0.925 0.900 0.900 0.900 ACC
7 Y 1.000 1.000 0.950 0.975 1.000 ACC
8 N 1.050 1.050 1.050 1.075 1.050 ACC
9 Y 1.300 1.300 1.300 1.325 1.325 ACC
10 Y 1.350 1.350 1.325 1.350 1.325 ACC
11 Y 1.575 1.575 1.600 1.600 1.575 ACC
12 Y 1.650 1.650 1.700 1.675 1.675 ACC
13 Y 1.700 1.700 1.750 1.725 1.725 ACC
14 Y 3.250 3.250 3.250 3.275 3.250 ACC
15 Y 3.450 3.450 3.400 3.425 3.450 ACC
16 Y 0.7 maal 2.6 0.7*259 0.7 maal 2.61 0.69*2.6 0.7 maal 2.59 ACC



Impedantietestverslag

Monster nr. De laag Lijnbreedte(mil) ± 10% Lijnruimte(mil) ± 10% Impedantietype Verplichte waarde (ohm) Tolerantie Werkelijke waarde Resultaten
Eén eind Differentieel
1 L3 6.000 7.000   V 90.00 ± 10% 93.59 ACC
L3 6.000 10.000   V 100.00 ± 10% 102.33 ACC
L4 7.000 7.000   V 90.00 ± 10% 88.99 ACC
L4 6.000 7.000   V 90.00 ± 10% 90.76 ACC




S1000-2M Immersion Gold Printed Circuit High TG PCB Met 90 Ohm Impedantiebeheersing 1
