Trf-45 Hoge Frequentie Ceramische Gevulde PTFE Taconic PCB voor GPS-Antenne

Trf-45 Hoge Frequentie Ceramische Gevulde PTFE Taconic PCB voor GPS-Antenne

MOQ: 1PCS
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000PCS per maand
Gedetailleerde informatie
Plaats van herkomst
CHINA
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-175.V1.0
Grondstof:
Ceramische gevulde PTFE
Lagen tellen:
Tweezijdige PCB, Multilayer PCB, Hybride PCB
PCB-Dikte:
8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mi
PCB-formaat:
≤400 mm x 500 mm
Soldeerselmasker:
Groene, zwarte, blauwe, gele, rode enz.
Koper gewicht:
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
De oppervlakte eindigt:
Naakte koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP etc….
Markeren:

Ceramische Gevulde Taconic PCB van PTFE

,

GPS-Antenne Taconic PCB

,

8mil satelliet Radio Taconic PCB

Productbeschrijving



Trf-45 Taconic Hoge Raad van de het Warmtegeleidingsvermogenkring van Hoge Frequentiepcb

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)



Hallo iedereen,

Vandaag, gaan wij over een type van gedrukte kringsraad op ceramisch-vulling met beperkte verliezen PTFE spreken: Trf-45 hoge frequentiepcb.



Trf-45 zijn een nieuwe generatie van PCB-materiaal met beperkte verliezen, thermaal-stabiel met DK (Diëlektrische Constante) 4,5 +/- 0,15, Df (Dissipatiefactor) 0,0035, Warmtegeleidingsvermogen 0,43 w/m-K. Het is weven-glas voor verbeterde die dimensionaal-stabiliteit wordt en aan Taconic deskundigheid inzake ceramische technologie wordt gekoppeld versterkt die.

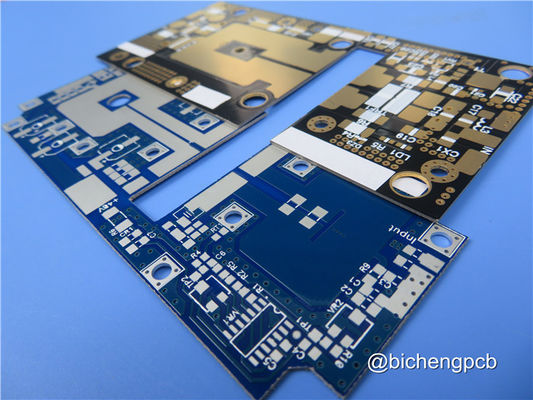

Trf-45 Hoge Frequentie Ceramische Gevulde PTFE Taconic PCB voor GPS-Antenne 0



Trf-45 Hoge Frequentie Ceramische Gevulde PTFE Taconic PCB voor GPS-Antenne 1



Ongeveer ons

Opgericht in 2003, is Co. van de de Elektronikatechnologie van Shenzhen Bicheng, Ltd een gevestigde leverancier en de exporteur die van hoge frequentiepcb in Shenzhen China, cellulaire basisstationantenne, satelliet, hoge frequentie passieve componenten scheiden, microfilmlijn en van de bandlijn kring, het materiaal van de millimetergolf, radarsystemen, digitale radiofrequentieantenne en andere gebieden wereldwijd 18 jaar. Onze hoge frequentie PCBs wordt hoofdzakelijk voortgebouwd op 3 hoge frequentie materiële merken: Rogers Corporation, Taconic en Wangling. De diëlektrische constante strekt zich van 2,2 uit tot 10,2 enz.



Wij hebben ook afdelingen van Fr-4 kringsraad, flexibele die kringen en metaalkern PCBs als prototypen, kleine looppas aan massaproduktie wordt gekenmerkt. Wij ook actief onderzoek en bouwen dergelijke PCB-projecten met hoge toegevoegde waarde zoals HDI, snelle draai, impedantiecontrole, schepen het zware koper en backplane enz. in Dit heeft gemaakt onze PCB-producten een efficiënte verlenging en een aanvulling, evenals vorming van geïntegreerde productenlijn produceren die van low-end tot high-end gaan.



Onze PCBs wordt gebruikt voor een verscheidenheid van doeleinden, met inbegrip van, maar niet aan, computervoorzien van een netwerk, veiligheid en toezicht, voeding, telecommunicatie, automobielelektronika, medische apparaten en instrumenten, nationale defensie en industrieel materiaal enz. beperkt.



Wij kunnen u van prototypen, kleine partijen en massaproduktiepcb's voorzien. Om het even welke vragen, gelieve te voelen vrij om ons te contacteren.

Dank voor uw lezing.



Typische Waarde van trf-45

Bezit Testmethode Eenheid Waarde
Materiaal / / Rf-45
Diëlektrische Constante @ 10GHz Ipc-tm-650 2.5.5.5 .1 (m) / 4.5
Dissipatiefactor @ 10GHz Ipc-tm-650 2.5.5.5 .1 (m) / 0,0035
Vochtigheidsabsorptie Ipc-tm-650 2.6.2.1 % ≤0.06
Flexural Sterkte (in de lengte) Ipc-tm-650.2.4.4 pond/binnen (N/mm2) 17000 (177)
Flexural (Transversale) Sterkte Ipc-tm-650 2.4.4 pond/binnen (N/mm2) 15000 (103)
Schilsterkte Ipc-tm-650 2.4.8 (Thermische Spanning) pond/binnen (N/mm) >8 (>1.4)
Warmtegeleidingsvermogen ASTM F 433 W/m/K 0,43
Volumeweerstandsvermogen Ipc-tm-650 2.5.17.1 Mohm/cm 8.0 x 107
Oppervlakteweerstandsvermogen Ipc-tm-650.2.5.17.1 Mohm 3.0 x 107
CTE (x) ASTM D 3386 (TMA) ppm/℃ 9
CTE (y) ASTM D 3386 (TMA) ppm/℃ 9
CTE (z) ASTM D 3386 (TMA) ppm/℃ 40



Typische Toepassingen

Satellietradio

RFID

GPS-antenne



Ons PCB-Vermogen (trf-45)

PCB-Materiaal: Ceramische gevulde PTFE
Benoeming: Trf-45
Diëlektrische constante: 4.5
Dissipatiefactor 0,0035 10GHz
Laagtelling: Tweezijdige PCB, Multilayer PCB, Hybride PCB
Kopergewicht: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
PCB-dikte: 8mil (0.20mm), 16mil (0.41mm), 24mil (0.61mm), 32mil (0.81mm), 40mil (1.02mm), 64mil (1.63mm), 120mil (3.05mm)
PCB-grootte: ≤400mm X 500mm
Soldeerselmasker: Groene, Zwarte, Blauwe, Gele, Rode enz.
De oppervlakte eindigt: Naakte koper, HASL, ENIG, Onderdompelingszilver, Onderdompelingstin, OSP etc….



Trf-45 Hoge Frequentie Ceramische Gevulde PTFE Taconic PCB voor GPS-Antenne 2
