Gedrukte Kringsraad met beperkte verliezen (PCB) op Substraat Turkije-883 en van Turkije-883P Prepreg Multi-layer Turkije-883 PCB

Gedrukte Kringsraad met beperkte verliezen (PCB) op Substraat Turkije-883 en van Turkije-883P Prepreg Multi-layer Turkije-883 PCB

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
CHINA
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-508.V1.0
Basismateriaal:
Hoogtemperatuurhars
Aantal lagen:
Dubbellaagse, meerlagige, hybride printplaat
PCB-dikte:
0.5 mm,0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm
PCB-grootte:
≤400 mm x 500 mm
Soldeermasker:
Groen, Zwart, Matt Zwart, Blauw, Matt Blauw, Geel, Rood enz.
Koperen gewicht:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Oppervlakte afwerking:
Bare koper, HASL, ENIG, OSP, onderdompeling tin, onderdompeling zilver enz.
Markeren:

Harsbackplane de Kringsraad van PCB

,

0.6mm de Kringsraad van Diktepcb

,

IATF16949 PCB-Kringsraad

Productbeschrijving



Low Loss Printed Circuit Board (PCB) op TU-883 Substrate en TU-883P Prepreg Multilayer TU-883 PCB

(Printplaten zijn op maat gemaakte producten, de afbeelding en de getoonde parameters zijn slechts ter referentie)



Algemene beschrijving

ThunderClad 2 (TU-883) is een materiaal van zeer lage verliescategorie op basis van een hoogwaardige hars.Dit materiaal is versterkt met regulier geweven E-glas en ontworpen met zeer lage dielectrische constante en dissipatiefactor hars systeem voor hoge snelheid lage verliesHet ThunderClad 2-materiaal is geschikt voor milieubeschermings-loodvrije processen en is ook compatibel met FR-4-processen.ThunderClad 2-laminaat heeft ook een uitstekende vochtbestendigheid, verbeterde CTE, betere chemische weerstand, thermische stabiliteit en CAF-weerstand.



Typische eigenschappen van de TU-883

  Typische waarden Testconditie SPEC
Thermische
Tg (DMA) 220 °C
Tg (TMA) 170 °C E-2/105+des N/A
Td (TGA) 420 °C
CTE z-as α1 35 ppm/°C Pre-Tg < 60 ppm/°C
CTE z-as α2 240 ppm/°C Post-Tg < 300 ppm/°C
CTE z-as 2.50% 50 tot 260°C < 3,0%
Thermische spanning, soldeervloeistof, 288°C > 60 sec Een > 10 sec
T-260 > 60 min   > 30 min
T-288 > 60 min E-2/105+des > 15 min
T-300 > 60 min
Ontvlambaarheid 94V-0 E-24/125+des 94V-0
Elektrische apparatuur
Permittiviteit (RC63%)
1 GHz (SPC-methode) 3.60
5 GHz (SPC-methode) 3.58 C-24/23/50 N/A
10 GHz (SPC-methode) 3.57
Verlies Tangent (RC63%)
1 GHz (SPC-methode) 0.0030
5 GHz (SPC-methode) 0.0037 C-24/23/50 N/A
10 GHz (SPC-methode) 0.0046
Volumeweerstand > 1010MΩ•cm C-96/35/90 > 106MΩ•cm
Oppervlakteweerstand > 108 C-96/35/90 > 104
Elektrische kracht > 40 KV/mm - > 30 KV/mm
Dielectrische breukspanning > 50 kV - > 40 KV
Mechanische apparatuur
Young's Modulus
Warprichting. 28 GPa Een N/A
Vul aanwijzingen 26 GPa
Buigkracht
Lange kant > 60.000 psi Een > 60.000 psi
In de dwarslijn > 50000 psi Een > 50000 psi
Peelingsterkte, 1,0 oz. Cu folie 4~6 lb/in Een > 4 lb/in
Wateropname 0.08% E-1/105+des+D-24/23 < 0,8 %




Prestatie- en verwerkingsvoordelen

Uitstekende elektrische eigenschappen

Dielectrische constante kleiner dan 4.0

Dissipatiefactor kleiner dan 0.005

Stabiel en gelijkmatig Dk/Df-vermogen over frequentie en temperatuur

Compatibel met gewijzigde FR-4-processen

Uitstekende vochtbestendigheid en loodvrij terugstroomproces compatibel

Verbeterde thermische uitbreiding van de z-as

Anti-CAF-capaciteit

Uitstekende door-gat- en soldeerbetrouwbaarheid

Halogeenvrij



Onze PCB-mogelijkheden (TU-883)

PCB materiaal: Hoogtemperatuurhars
Aanduiding: TU-883
Dielectrische constante: 3.60 bij 1 GHz
Aantal lagen: Dubbele laag, meerlaag, hybride PCB
Koperen gewicht: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm), 3 oz (105 μm)
PCB-dikte: 0.5 mm,0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm
PCB-grootte: ≤ 400 mm x 500 mm
Soldeermasker: Groen, Zwart, Matt Zwart, Blauw, Matt Blauw, Geel, Rood enz.
Afwerking van het oppervlak: Bare koper, HASL, ENIG, OSP, onderdompeling tin, onderdompeling zilver enz.
Technologie: HDI, Via in pad, Impedantiebeheersing, Blind via/Buried via, Edge Plating, BGA, Countsunk Holes etc.

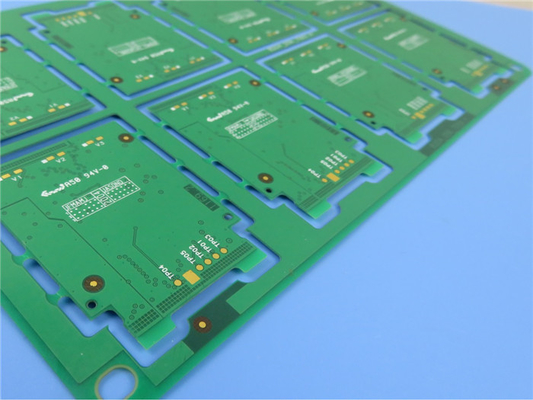

Gedrukte Kringsraad met beperkte verliezen (PCB) op Substraat Turkije-883 en van Turkije-883P Prepreg Multi-layer Turkije-883 PCB 0



Toepassingen

Radiofrequentie

Backplane, High Performance Computing

Lijnkaarten, opslag

Servers, telecom, basisstation, kantoorrouters

Gedrukte Kringsraad met beperkte verliezen (PCB) op Substraat Turkije-883 en van Turkije-883P Prepreg Multi-layer Turkije-883 PCB 1
