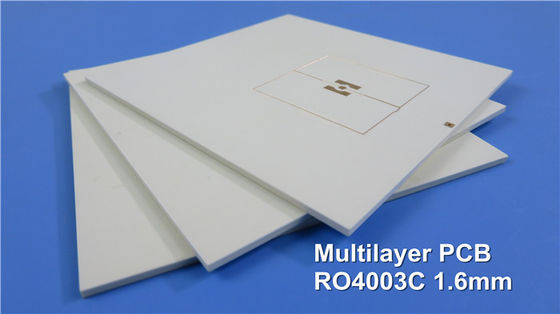

4- bouwde de Raad van de Hoge Frequentiepcb vanlaagrogers op 16 mil RO4003C voor LNB voor Directe Uitzendingssatellieten voort

(De Gedrukte Kringsraad is naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Hallo iedereen,

Vandaag, gaan wij over 2 types van PCB spreken van de 4 lagen hoge die frequentie op 16mil-kern van RO4003C worden gemaakt.

De raad wordt ontworpen als 4 laagstructuur, omdat 4 lagenpcb vrij eenvoudig en goedkoop is, wat nuttig is om een nieuwe markt open te stellen.

Zie eerst de opeenstapeling.

Rogers 4003 PCB UL van de Hoge Frequentie0.5oz Multilaag 4 Lagenpcb 0

Omhoog bekijkend van stapel, kunnen wij de 1st laag aan de 2de laag zien en de 4de laag aan 3de laag is 12mil-kern van RO4003C en 16mil-de kern van RO4003C, heeft de kern dikte bevestigd die voor de elektrolengte van rf-lijnen op de kringsraad zeer belangrijk is, en de 2 kernen worden geplakt door film te plakken - Prepreg.

Momenteel, zijn er 2 die types van pp in multi-layer hoge frequentiepcb's worden gebruikt. Dat is diëlektrische en hoge frequentie Fr-4 diëlektrisch, zoals RO4450F, Cuclad 6250, Taconic fastRise-28 (Fr-28) enz.

Het kopergewicht op binnenlaag is halve ons, buitenlagen 1 ons. Blinde vias worden geboord op beide kernen.

Rogers 4003 PCB UL van de Hoge Frequentie0.5oz Multilaag 4 Lagenpcb 1

De 2de raad is een gemengde PCB, worden Fr-4 gebruikt op laag 3 en laag 4, hoge frequentiesignaal brengt op hoge frequentiesubstraat: over L1 en L2. Volgens de daadwerkelijke toepassingen, kunnen de dikte van diëlektrisch materiaal en Fr-4 worden aangepast.

Rogers 4003 PCB UL van de Hoge Frequentie0.5oz Multilaag 4 Lagenpcb 2

De toepassing van hybride PCB van 16mil RO4003C is breed, zoals modulaire oscilloscoop, antennecombine, evenwichtige versterker, 4G-antenne enz.

De voordelen van hybride PCB van 16mil worden RO4003C getoond als volgt:

1) RO4003C stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon. Dit maakt tot het een ideaal substraat voor breedbandtoepassingen.

2) Het verminderen van signaalverlies in hoge frequentietoepassing voldoet aan de ontwikkelingsbehoeften van communicatietechnologie.

3) Kosten lager over stapel-UPS met al materiaal met beperkte verliezen;

Rogers 4003 PCB UL van de Hoge Frequentie0.5oz Multilaag 4 Lagenpcb 3

De standaarddikte van RO4003C is 0,008“ (0.203mm), 0,012“ (0.305mm), 0,016“ (0.406mm), 0,020“ (0.508mm), 0,032“ (0.813mm) en 0,060“ (1.524mm). Deze dikte is binnenshuis beschikbaar. Stem in met uw bescherming.

Gegevensblad van Rogers 4003C (RO4003C)

RO4003C typische Waarde
Bezit RO4003C Richting Eenheden Voorwaarde Testmethode
Diëlektrische Constante, εProcess 3.38±0.05 Z 10 GHz/23℃ Ipc-tm-650 2.5.5.5 Vastgeklemde Stripline
Diëlektrische Constante, εDesign 3.55 Z 8 tot 40 GHz De differentiële Methode van de Faselengte
Dissipatie Factortan, δ 0,0027
0,0021
Z 10 GHz/23℃
2.5 GHz/23℃
Ipc-tm-650 2.5.5.5
Thermische Coëfficiënt van ε +40 Z ppm/℃ -50℃to 150℃ Ipc-tm-650 2.5.5.5
Volumeweerstandsvermogen 1.7 x 1010 MΩ.cm COND A Ipc-tm-650 2.5.17.1
Oppervlakteweerstandsvermogen 4.2 x 109 COND A Ipc-tm-650 2.5.17.1
Elektrosterkte 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020“) Ipc-tm-650 2.5.6.2
Trekmodulus 19,650 (2.850)
19,450 (2.821)
X
Y
MPa (ksi) Rechts ASTM D 638
Treksterkte 139 (20,2)
100 (14,5)
X
Y
MPa (ksi) Rechts ASTM D 638
Flexural Sterkte 276
(40)
MPa
(kpsi)
Ipc-tm-650 2.4.4
Dimensionale Stabiliteit <0>X, Y mm/m
(mil/duim)
na etch+E2/150℃ Ipc-tm-650 2.4.39A
Coëfficiënt van Thermische Uitbreiding 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ Ipc-tm-650 2.4.41
Tg >280 ℃ TMA A Ipc-tm-650 2.4.24.3
Td 425 ℃ TGA ASTM D 3850
Warmtegeleidingsvermogen 0,71 W/M/oK 80℃ ASTM C518
Vochtigheidsabsorptie 0,06 % 48hours onderdompeling 0,060“
steekproeftemperatuur 50℃
ASTM D 570
Dichtheid 1.79 gm/cm3 23℃ ASTM D 792
Koperschil Stength 1.05
(6,0)
N/mm
(pli)
na soldeerselvlotter 1 oz.
EDC Folie
Ipc-tm-650 2.4.8
Brandbaarheid N/A UL 94
Loodvrij Procescompatibel systeem Ja
