1-4 IMS van de Kernpcb van het lageniso9001 Metaal Gebaseerd Koper

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-757.V1.0

Grondstof:

Aluminium, Koper, Ijzer

Laagtelling:

1-4 lagen

PCB-dikte:

0,0157“ x 0,2362“ (0.46.0mm)

Kopergewicht:

0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) aan 10oz (350µm)

De oppervlakte eindigt:

HASL, Onderdompelingsgoud, Onderdompelingszilver, OSP

Markeren:

Koper Gebaseerde PCB van de Metaalkern

ISO9001 PCB van de metaalkern

ISO9001 koper Gebaseerde PCB

Productbeschrijving

Koper Gebaseerde PCB Gedrukte Kringsraad op Substraat van het Koper het Kern Geïsoleerde Metaal vervaardigen (IMS PCB) en PCB die van de Metaalkern (MCPCB)

1. Koper Gebaseerde PCB
PCB van de koperkern is één van de duurste metaalsubstraten, en zijn warmtegeleidingsvermogen is vaak beter dan dat van aluminium en ijzersubstraten. Het is geschikt voor hoge frequentiekringen, hoge en lage temperatuur veranderende gebieden en de hittedissipatie.

2. Laag omhoog
De kringslaag van kopersubstraat wordt vereist om een grote huidig-draagt capaciteit te hebben, zodat zou een dikke koperfolie moeten worden gebruikt, de dikte waarvan over het algemeen 35 μ m ~ 280 μ m is;

De thermische isolatielaag is de kerntechnologie ook van kopersubstraat. Het kern warmtegeleidingsvermogen is samengesteld die uit aluminiumtrioxide en siliciumpoeder en polymeer met epoxyhars wordt gevuld, is de thermische weerstand laag (0,15), is de visco-elasticiteit uitstekend, en het heeft de capaciteit om zich tegen het thermische verouderen te verzetten. Het kan mechanische en thermische spanning weerstaan.

De metaalbasis is het steunlid van koperpcb. Het wordt vereist om hoog warmtegeleidingsvermogen te hebben, over het algemeen wordt het koperblad gebruikt omdat het koper beter warmtegeleidingsvermogen kan verstrekken, geschikt om te boren, ponsen, het scheren en het snijden en andere het conventionele machinaal bewerken.

1.3 het Vermogen 2021 van PCB van de metaalkern

Het Vermogen van PCB van de metaalkern
Nr.	Parameter	Waarde
1	Type van Metaalkern	Aluminium, Koper, Ijzer
2	Model van Metaalkern	A1100, A5052, A6061, A6063, C1100
3	De oppervlakte eindigt	HASL, Onderdompelingsgoud, Onderdompelingszilver, OSP
4	Dikte van Oppervlakteplateren	HASL: Sn>2.54µm, ENIG: Au 0.0250.1µm, Ni 2.55µm
5	Laagtelling	1-4 lagen
6	Maximum van Raadsgrootte	23“ x 46“ (584mm×1168mm)
7	Mininum van Raadsgrootte	0,1969“ x 0,1969“ (5mm×5mm)
8	Raadsdikte	0,0157“ x 0,2362“ (0.46.0mm)
9	Koperdikte	0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) aan 10oz (350µm)
10	Minimumspoorbreedte	5mil (0.127mm)
11	Minimumruimte	5mil (0.127mm)
12	Minimumgatengrootte	0,0197“ (0.5mm)
13	Maximumgatengrootte	Geen grens
14	Minimum Geslagen Gaten	PCB-dikte <1>
14	Minimum Geslagen Gaten	PCB-thikness 1.23.0mm: 0,0591“ (1.5mm)
15	PTH-Muurdikte	>20µm
16	Tolerantie van PTH	±0.00295“ (0.075mm)
17	Tolerantie van NPTH	±0.00197“ (0.05mm)
18	Afwijking van Gatenpositie	±0.00394“ (0.10mm)
19	Overzichtstolerantie	Het verpletteren: ±0.00394“ (0.1mm)
19	Overzichtstolerantie	Ponsen: ±0.00591“ (0.15mm)
20	Hoek van v-Besnoeiing	30°, 45°, 60°
21	V-besnoeiing Grootte	0,1969“ x 47,24“ (5mm×1200mm)
22	Dikte van v-Besnoeiing Raad	0,0236“ x 0,1181“ (0.63mm)
23	Tolerantie van v-Besnoeiing Hoek	±5º
24	V-BESNOEIING Verticality	≤0.0059“ (0.15mm)
25	Minimum Vierkante Geslagen Groeven	PCB-dikte < 1="">
25	Minimum Vierkante Geslagen Groeven	PCB-dikte 1.23.0mm: 0,0394“ x 0,0394“ (1,0 x 1.0mm)
26	Minimumbga PAD	0,01378“ (0.35mm)
27	Minimumbreedte van de Brug van het Soldeerselmasker.	8mil (0.2032mm)
28	Minimumdikte van Soldeerselmasker	>13µm (0.013mm)
29	Isolatieweerstand	1012ΩNormal
30	Schil-van Sterkte	2.2N/mm
31	Soldeerselvlotter	260℃ 3min
32	E-test Voltage	50-250V
33	Warmtegeleidingsvermogen	0.8-8W/M.K
34	Afwijking of Draai	≤0.5%
35	Brandbaarheid	Fv-0
36	Minimumhoogte van Componentenindicator	0,0059“ (0.15mm)
37	Minimum Open Soldeerselmasker op Stootkussen	0,000394“ (0.01mm)

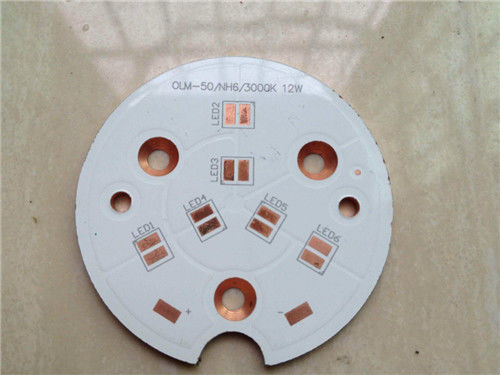

1-4 IMS van de Kernpcb van het lageniso9001 Metaal Gebaseerd Koper 0
