| Grondstof: | Aluminium | Laagtelling: | 2 lagen |
|---|---|---|---|
| PCB-dikte: | 2.1mm ±0.2 | PCB-grootte: | 500 x 150mm=10PCS |
| Soldeerselmasker: | wit | Silkscreen: | Zwart |
| Kopergewicht: | 2oz | De oppervlakte eindigt: | Hete Lucht het Solderen het Nivelleren (loodvrije HASL), |
| Markeren: | 2.1mm Aluminium Gebaseerde PCB,Gebaseerde PCB van UL 94-V0 Aluminium |
||

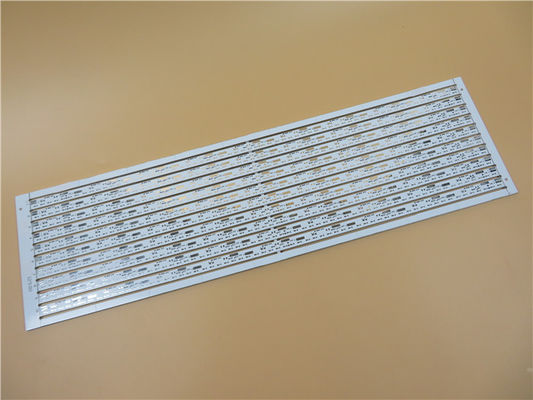

Het dubbele Laagaluminium drukte van de Laagaluminium Gebaseerde PCB van de Kringsraad de Dubbele 2-laag MCPCB
1.1 gegevensblad
| PCB-GROOTTE | 500 x 150mm=10PCS |
| RAADStype | IMS mcpcb |
| Aantal Lagen | Tweezijdige PCB, PCB van de Metaalkern |
| De oppervlakte zet Componenten op | JA |
| Door Gatencomponenten | Nr |
| LAAGopeenstapeling | koper - 70um (2oz) |
| diëlektrische materiële 75um | |
| koper - 70um (2oz) | |
| diëlektrische materiële 75um | |
| Het aluminium steunde 1.8mm | |
| TECHNOLOGIE | |
| Minimumspoor en Ruimte: | 5.98mil/6.18mil |
| Minimum/Maximumgaten: | 0.3/2.2mm |
| Aantal Verschillende Gaten: | 5 |
| Aantal Boorgaten: | 548 |
| Aantal Gemalen Groeven: | 11 |
| Aantal Interne Knipsels: | 0 |
| Impedantiecontrole | nr |
| RAADSmateriaal | |
| Warmtegeleidingsvermogen | 2W / Mk |
| Definitieve externe folie: | 2oz |
| Definitieve interne folie: | 2oz |
| Definitieve hoogte van PCB: | 2.1mm ±0.2 |
| PLATEREN EN DEKLAAG | |
| De oppervlakte eindigt | Hete Lucht het Solderen het Nivelleren (loodvrije HASL), Sn>=2.54µm |
| Het soldeerselmasker is van toepassing: | Bovenkant, 12micon-Minimum. |
| De Kleur van het soldeerselmasker: | Super Wit voor leiden |
| Het Type van soldeerselmasker: | LPSM |
| CONTOUR/CUTTING | Het verpletteren |
| Het MERKEN | |
| Kant van Componentenlegende | BOVENKANT |
| Kleur van Componentenlegende | Zwart |
| Fabrikant Name of Embleem: | Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA | via tented. |
| FLAMIBILITY CLASSIFICATIE | De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie | |
| Overzichtsdimensie: | 0,0059“ (0.15mm) |
| Raadsplateren: | 0,0030“ (0.076mm) |
| Boortolerantie: | 0,002“ (0.05mm) |
| TEST | 100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK | e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied | Wereldwijd, globaal. |
1,2 Laag omhoog
De gemeenschappelijkste MCPCB-bouw bestaat uit de volgende 3 lagen:
1) Een metaalsubstraat, typisch aluminium. In sommige toepassingen, is een kopersubstraat meer aangewezen toe te schrijven maar duurder aan zijn hoog warmtegeleidingsvermogen dan aluminium (401W/MK tegenover 237 W/MK).
2) Epoxy diëlektrische laag. Dit is de belangrijkste laag in de MCPCB-bouw aangezien het de thermische prestaties, de elektroanalysesterkte, en, in sommige gevallen, de soldeersel gezamenlijke prestaties van het MCPCB-systeem beïnvloedt. Het typische warmtegeleidingsvermogen van de diëlektrische laag op een MCPCB is 1W/MK. Een hogere waarde is beter voor goede thermische prestaties. Een dunnere diëlektrische laag is beter ook voor thermische prestaties maar kan de capaciteit van MCPCB negatief beïnvloeden om een groot potentieeltest te weerstaan om aan minimumelektrische veiligheidnormen zoals vereist in bepaalde verlichtingsmarkten te voldoen. De typische diëlektrische diktelaag is 100μm.
3) Hoogste koperlaag. Een dikkere koperlaag verbetert hitte het uitspreiden in PCB maar kan uitdagingen voor PCB-fabrikanten vormen wanneer het vervaardigen van smalle sporen of ruimten. Een koperdikte van 1oz (35μm) of 2oz (70μm) is gemeenschappelijk.
1.3 het Vermogen 2021 van PCB van de metaalkern
| Nr. | Parameter | Waarde |
| 1 | Type van Metaalkern | Aluminium, Koper, Ijzer |
| 2 | Model van Metaalkern | A1100, A5052, A6061, A6063, C1100 |
| 3 | De oppervlakte eindigt | HASL, Onderdompelingsgoud, Onderdompelingszilver, OSP |
| 4 | Dikte van Oppervlakteplateren | HASL: Sn>2.54µm, ENIG: Au 0.0250.1µm, Ni 2.55µm |
| 5 | Laagtelling | 1-2 lagen |
| 6 | Maximum van Raadsgrootte | 23“ x 46“ (584mm×1168mm) |
| 7 | Mininum van Raadsgrootte | 0,1969“ x 0,1969“ (5mm×5mm) |
| 8 | Raadsdikte | 0,0157“ x 0,2362“ (0.46.0mm) |
| 9 | Koperdikte | 0.5OZ (17.5µm), 1OZ (35µm), 2OZ (70µm), 3OZ (105µm), 4OZ (140µm) aan 10oz (350µm) |
| 10 | Minimumspoorbreedte | 5mil (0.127mm) |
| 11 | Minimumruimte | 5mil (0.127mm) |
| 12 | Minimumgatengrootte | 0,0197“ (0.5mm) |
| 13 | Maximumgatengrootte | Geen grens |
| 14 | Minimum Geslagen Gaten | PCB-dikte <1> |
| PCB-thikness 1.23.0mm: 0,0591“ (1.5mm) | ||
| 15 | PTH-Muurdikte | >20µm |
| 16 | Tolerantie van PTH | ±0.00295“ (0.075mm) |
| 17 | Tolerantie van NPTH | ±0.00197“ (0.05mm) |
| 18 | Afwijking van Gatenpositie | ±0.00394“ (0.10mm) |
| 19 | Overzichtstolerantie | Het verpletteren: ±0.00394“ (0.1mm) |
| Ponsen: ±0.00591“ (0.15mm) | ||
| 20 | Hoek van v-Besnoeiing | 30°, 45°, 60° |
| 21 | V-besnoeiing Grootte | 0,1969“ x 47,24“ (5mm×1200mm) |
| 22 | Dikte van v-Besnoeiing Raad | 0,0236“ x 0,1181“ (0.63mm) |
| 23 | Tolerantie van v-Besnoeiing Hoek | ±5º |
| 24 | V-BESNOEIING Verticality | ≤0.0059“ (0.15mm) |
| 25 | Minimum Vierkante Geslagen Groeven | PCB-dikte < 1=""> |
| PCB-dikte 1.23.0mm: 0,0394“ x 0,0394“ (1,0 x 1.0mm) | ||
| 26 | Minimumbga PAD | 0,01378“ (0.35mm) |
| 27 | Minimumbreedte van de Brug van het Soldeerselmasker. | 8mil (0.2032mm) |
| 28 | Minimumdikte van Soldeerselmasker | >13µm (0.013mm) |
| 29 | Isolatieweerstand | 1012ΩNormal |
| 30 | Schil-van Sterkte | 2.2N/mm |
| 31 | Soldeerselvlotter | 260℃ 3min |
| 32 | E-test Voltage | 50-250V |
| 33 | Warmtegeleidingsvermogen | 0.8-8W/M.K |
| 34 | Afwijking of Draai | ≤0.5% |
| 35 | Brandbaarheid | Fv-0 |
| 36 | Minimumhoogte van Componentenindicator | 0,0059“ (0.15mm) |
| 37 | Minimum Open Soldeerselmasker op Stootkussen | 0,000394“ (0.01mm) |
