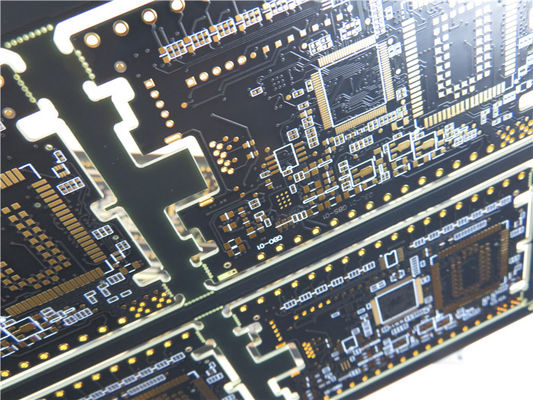

4 lagen van Koper35um FR4 PCB de Raadsmatt black mask

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-485.V1.0

Grondstof:

Laagtelling:

4 lagen

PCB-dikte:

1.6mm

PCB-grootte:

320 PCs van x 151=6

Soldeerselmasker:

Matte zwarte

Silkscreen:

Kopergewicht:

Buitenlaag 35 Binnenlaag 18 van um/um

De oppervlakte eindigt:

onderdompelingsgoud

Markeren:

4 lagen FR4-van PCB de Raads

De Raad van koper35um FR4 PCB

Koper 35um de Raad van 4 Laagpcb

Productbeschrijving

De Steekproefvervaardiging van prototypepcb met 50 die Ohmimpedantie op Fr-4 met Matt Black Mask en Onderdompelingsgoud wordt voortgebouwd

1.1 algemene beschrijving

Dit is een type van 4 lagen van impedantie gecontroleerde die PCB op substraat Fr-4 met Tg 170°C voor de toepassing van POS Systeem wordt voortgebouwd. 50 ohm coplanaire impedantie met de ruimte van 15mil track/11mil op bodemlaag 4. Het is 1,60 mm dik, silkscreen het wit op mat zwart soldeerselmasker die zowel kanten als onderdompelingsgoud op stootkussens behandelen. De grondstof is Fr-4 IT180 van ITEQ Corp., volledige raad die 6 PCBs per paneel leveren. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.

1.2 eigenschappen en voordelen

Industrieel standaardteeltmateriaal met hoge Tg (175℃ door DSC) en uitstekende thermische betrouwbaarheid;

Loodvrije assemblage met een maximumterugvloeiingstemperatuur van 260℃;

Uitstekende oppervlakteplanarity, nuttig voor PCBs met BGA-pakketten om mislukkingstarief tijdens assemblage en het solderen te verlagen;

Het techniekontwerp verhindert problemen in voorproductie voor te komen;

Gediversifieerde verzendwijze;

IPC Klassen 2/IPC Klasse 3;

1.3 toepassingen

Rf-Generator

Het volgen GPS

Fasedraaiers

1.4 parameter en gegevensblad

PCB-GROOTTE	320 PCs van x 151=6
RAADStype	Multilayer PCB
Aantal Lagen	4 lagen
De oppervlakte zet Componenten op	JA
Door Gatencomponenten	JA
LAAGopeenstapeling	koper - 17.8um laag van +plate (van 0.5oz) de HOOGSTE
	Prepreg 0.21mm
	koper - 17.8um (0.5oz) MidLayer 1
	Fr-4 1.0mm
	koper - 17.8um (0.5oz) MidLayer 2
	Prepreg 0.21mm
	koper - 17.8um (0.5oz) de laag van +plate BOT
TECHNOLOGIE
Minimumspoor en Ruimte:	5,9 mil/5,9 mil
Minimum/Maximumgaten:	0,3 mm/3,175 mm
Aantal Verschillende Gaten:	9
Aantal Boorgaten:	1120
Aantal Gemalen Groeven:	24
Aantal Interne Knipsels:	0
Impedantiecontrole:	50 ohm coplanaire impedantie met de ruimte van 15mil track/11mil op bodemlaag 4
Aantal van Gouden vinger:	0
RAADSmateriaal
Glas Epoxy:	Fr-4 Tg170℃, ER<5>
Definitieve externe folie:	1 oz
Definitieve interne folie:	0,5 oz
Definitieve hoogte van PCB:	1,6 mm ±0.16
PLATEREN EN DEKLAAG
De oppervlakte eindigt	Onderdompelings gouden (22,1%) 0.1µm meer dan 3µm nikkel
Het soldeerselmasker is van toepassing:	BOVENKANT en Bodem, 12micron-Minimum
De Kleur van het soldeerselmasker:	Matt Black, psr-2000 ME8-160PS
Het Type van soldeerselmasker:	LPSM
CONTOUR/CUTTING	Het verpletteren
Het MERKEN
Kant van Componentenlegende	BOVENKANT en Bodem
Kleur van Componentenlegende	Wit, s-380W, Taiyo-merk
Fabrikant Name of Embleem:	Duidelijk op de raad in een leider en leged VRIJ GEBIED
VIA	Geplateerd door gat (PTH), minimumgrootte 0.3mm.
FLAMIBILITY CLASSIFICATIE	De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie:	0,0059“
Raadsplateren:	0,0029“
Boortolerantie:	0,002“
TEST	100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK	e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied	Wereldwijd, globaal.

1.5 vermogen van Snelle Levering

Types	Normale Levertijd (≦1㎡)	Snelle Levertijd (≦1㎡)
2L	5 dagen	1 dag
4L	5 dagen	2 dagen
6L	6 dagen	3 dagen
8L	7 dagen	4 dagen
10L	9 dagen	6 dagen
12L	10 dagen	6 dagen
14L	13 dagen	7 dagen
16L	14 dagen	7 dagen
18L	15 Dagen	9 dagen
20L	16 Dagen	10 dagen
22L	17 Dagen	11 dagen
24L	18 Dagen	12 dagen
26L	19 Dagen	13 dagen
28L	20 dagen	14 dagen
30L	21 dagen	15 Dagen
32L	22 dagen	16 Dagen
>32 lagen	Hangend	Hangend

Nota:

1.The de levertijd is voor nieuwe orde.

2.Exclude zondag, vakantie.

3.There is Ordebeperking elke dag.

4.Exclude het verschepen tijd.

5.Exclude speciale technieken, zoals zwaar koper, peelable die masker, blind/via enz. wordt begraven.

6.Exclude mededelingen voor techniekvragen.
