Raad van de Tg170fr4 de Multilaag Gedrukte Kring de Raad van 8 Laagpcb

MOQ:	1pcs
Prijs:	USD9.99-99.99
Standaardverpakking:	Vacuümbags+cartons
Leveringstermijn:	8-9 werkdagen
Betalingswijze:	T/T
Toeleveringskapaciteit:	5000pcs per maand

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Bicheng

Certificering

UL, ISO9001, IATF16949

Modelnummer

OIC-481.V1.0

Grondstof:

Laagtelling:

8 lagen

PCB-dikte:

1.6mm ±0.16

PCB-Grootte:

210.72 x 212.42mm=1UP

Soldeerselmasker:

Groen

Silkscreen:

Kopergewicht:

De oppervlakte eindigt:

onderdompelingsgoud

Markeren:

Raad van de Tg170fr4 de Multilaag Gedrukte Kring

Tg170 Multilaag Gedrukte Kringsraad

Tg170 FR4 de Raad van 8 Laagpcb

Productbeschrijving

Multi-layer Gedrukte Kringsraad de Raad van 8 Laagpcb bouwde op Tg170 Fr-4 met Onderdompelingsgoud voort voor Draadloze communicatie.

1.1 algemene beschrijving

Dit is een type van 8 laag gedrukte die kringsraad op Fr-4 Tg170-substraat voor de toepassing van Draadloze communicatie wordt voortgebouwd. Het is 1,6 mm dik met wit silkscreen op groen soldeerselmasker en onderdompelingsgoud op stootkussens. De grondstof is van ITEQ levert 1 op raad per paneel. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 20 panelen ingepakt voor verzending.

1.2 eigenschappen en voordelen

Industrieel standaardteeltmateriaal met hoge Tg (175℃ door DSC) en uitstekende thermische betrouwbaarheid.

Hoge solderability, geen het beklemtonen van kringsraad en minder verontreiniging van PCB-oppervlakte.

Elektrotest en hoogspanningstest

Snel en op tijd levering

Geld-bewaart, zorg-Bewarend en Arbeidsbesparend

Free-of-charge PCB-prototypetest

1.3 toepassingen

Videotoezicht

Convertors

Elektroconvertor

Ingebedde Systeemtoepassingen

1.4 parameter en gegevensblad

Aantal Lagen	8
Raadstype	Multilayer PCB
Raadsgrootte	210.72 x 212.42mm=1UP
Raadsdikte	1,60 mm +/0,16
Raadsmateriaal	Fr-4
Raads Materiële Leverancier	ITEQ
Tgwaarde van Raadsmateriaal	170℃

PTH-de dikte van Cu	≥20 um
Binneniayer-Cu thicknes	um 35 (1oz)
De dikte van oppervlaktecu	um 35 (1oz)

Het Type van soldeerselmasker en ModelNo.	LPSM, PSR-2000GT600D
De Leverancier van het soldeerselmasker	TAIYO
De Kleur van het soldeerselmasker	Groen
Aantal Soldeerselmaskers	2
Dikte van Soldeerselmasker	um 14

Type van Silkscreen-Inkt	IJR-4000 MW300
Leverancier van Silkscreen	TAIYO
Kleur van Silkscreen	Wit
Aantal van Silkscreen	1

Mininumspoor (mil)	5,8 mil
Minimumgap (mil)	5,4 mil

De oppervlakte eindigt	Onderdompelingsgoud
Vereiste RoHS	Ja
Warpage	0,25%
Thermische Schoktest	Pas, 288±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien.
Solderablitytest	Pas, 255±5℃ die, 5 seconden Gebied nat maken Minste 95%
Functie	100% pas elektrotest
Vakmanschap	Naleving van ipc-a-600H & ipc-6012C Klasse 2
Boorlijst (mm)
T1	0,450
T2	0,600
T3	0,800
T4	0,900
T5	0,950
T6	1,000
T7	1,250
T8	1,300
T9	1,400
T10	1,600
T11	1,700
T12	2,000
T13	2,550
T14	3,000
T15	3,250
T16	3,500

1.5 ontwerp voor Vervaardiging (5)

Periodiek nr.	Procedure	Punt	Productievermogen
			Groot volume (S<100 m="">	Middenvolume (S<10 m="">	Prototype (S<1m>
			Groot volume (S<100 m="">	Middenvolume (S<10 m="">	Prototype (S<1m>
66	Contourproces	Methode van contourproces	CNC malen, v-BESNOEIING, Doorbraakkraan, doorbraakgaten, Ponsen
67		Minimumrouter	0.8mm
68		Min.tolerance van contour	±0.15mm	±0.13mm	±0.1mm
69		Min.distance van malencontour (geen koperblootstelling)	12mil	10mil	8mil
70		Hoek van v-BESNOEIING	graad 20,30,45,60 ±5
71		Graad van symmetrie van v-BESNOEIING	±6mil	±5mil	±4mil
72		Tolerantie van overblijvende dikte van v-BESNOEIING	±6mil	±5mil	±4mil
73		Tolerantie van Afkantingshoek van Gouden vinger	±5 graad	±5 graad	±5 graad
74		Tolerantie van overblijvende dikte van schuine randrand van gouden vinger	±5mil	±5mil	±5mil
75		Min straal van binnenhoek	0.4mm
76		Min. afstand van Te snijden rand (geen koperblootstelling)	18mil (1.6mm Dik, 20 graad v-Groef snijder)	14mil (1.6mm Dik, 20 graad v-Groef snijder)	12mil (1.6mm Dik, 20 graad v-Groef snijder)
77			20mil (1.6mm Dik, 30 graad v-Groef snijder)	18mil (1.6mm Dik, 30 graad v-Groef snijder)	16mil (1.6mm Dik, 30 graad v-Groef snijder)
78			24mil (1.6mm Dik, 45 graad v-Groef snijder)	22mil (1.6mm Dik, 45 graad v-Groef snijder)	20mil (1.6mm Dik, 45 graad v-Groef snijder)
79			30mil (1.6mm Dik, 60 graad v-Groef snijder)	28mil (1.6mm Dik, 60 graad v-Groef snijder)	26mil (1.6mm Dik, 60 graad v-Groef snijder)

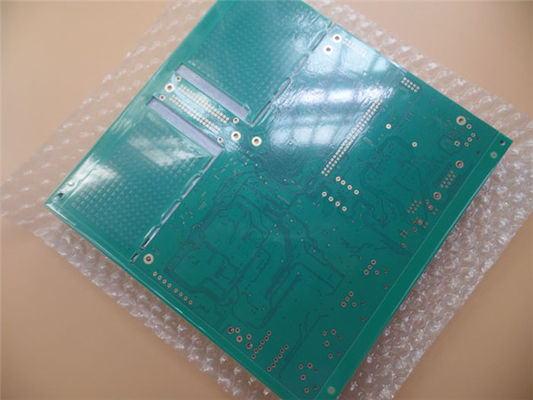

Raad van de Tg170fr4 de Multilaag Gedrukte Kring de Raad van 8 Laagpcb 1
