De differentiële Impedantie controleerde PCB-de Kringsraad van de enig-Beëindigenimpedantie de Raads Satellietsystemen van 10 Lagenpcb
1.1 algemene beschrijving

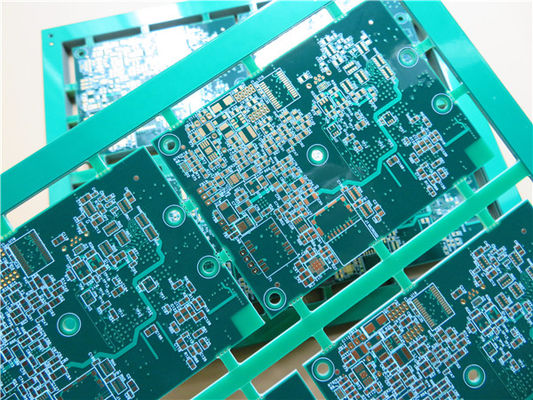

Dit is een type van multilayer PCB op substraat Fr-4 met Tg 170°C voor de toepassing van Satellietsystemen met 10 laagkoper dat wordt voortgebouwd. Het is 1,6 mm dik met wit silkscreen (Taiyo) op groen soldeerselmasker (Taiyo) en onderdompelingsgoud op stootkussens. Dit is ook een impedantie gecontroleerde PCB met de impedantie van het 50 ohm enig-Beëindigen en 97 ohm met differentiële impedantiecontrole. De grondstof is van ITEQ leverend 4 op PCBs per paneel. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.
1.2 eigenschappen en voordelen
Loodvrije assemblage met een maximumterugvloeiingstemperatuur van 260℃
SMT-het proces is bestand tegen terugvloeiing solderen, bestand tegen herwerking.
De signaallijnen vormen een constante lage impedantie aan de grond
Strikte WIP-inspectie en controle evenals het werk instructie
UL, ISO14001, VERKLAARDE TS16949
De probleemloze, afzonderlijke naverkoopdienst
Levering op tijd: >98%
1.3 toepassingen
GPS die Apparaten volgen
GSM Signaalspanningsverhoger
Automobieldashboards
1.4 parameter en gegevensblad
| PCB-GROOTTE |
199 x 170mm=4PCS |
| RAADStype |
Multilayer PCB |
| Aantal Lagen |
10 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
JA |
| LAAGopeenstapeling |
koper - 18um laag van +plate (van 0.5oz) de HOOGSTE |
| Prepreg 0.1016mm (4mil) |
| koper - 35um (1oz) Vliegtuig GND |
| Fr-4 0.127mm (5 mil) |
| koper - 18um (0,5 oz) Signaal SIG1 |
| Prepreg 0,127 mm (5mil) |
| koper - 18um (0,5 oz) Signaal SIG2 |
| Prepreg 0.127mm (5 mil) |
| koper - 35um (1oz) Vliegtuig PWR |
| Fr-4 0.330mm (13mil) |
| koper - 35um (1oz) Vliegtuig GND |
| Prepreg 0.127mm (5 mil) |
| koper - 18 um (0,5 oz) Signaal SIG3 |
| Prepreg 0.127mm (5 mil) |
| koper - 18 um (0,5 oz) Signaal SIG4 |
| Prepreg 0.127mm (5 mil) |
| koper - 35um (1oz) Vliegtuig GND |
| Prepreg 0.1016mm (4mil) |
| koper - 35um (1oz) Signaal BOT |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
4mil/4mil |
| Minimum/Maximumgaten: |
0.25/4.2mm |
| Aantal Verschillende Gaten: |
15 |
| Aantal Boorgaten: |
850 |
| Aantal Gemalen Groeven: |
10 |
| Aantal Interne Knipsels: |
0 |
| Impedantiecontrole: |
JA. De hoogste laag, 7,0 mil-spoor 50 ohms kiest eind uit. Laag 3 signaallaag, de spoor-ruimte differentiële impedantie van 4.0/4.0 mil = 91 ohms; de spoor-ruimte differentiële impedantie van 4.0/6.0 mil = 97 ohms. |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
Fr-4 TG170℃, ER<5> |
| Definitieve externe folie: |
1oz |
| Definitieve interne folie: |
1oz |
| Definitieve hoogte van PCB: |
1.6mm ±0.16 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelings gouden (30,1%) 0.1µm meer dan 3µm nikkel |
| Het soldeerselmasker is van toepassing: |
BOVENKANT en Bodem, 12micron-Minimum |
| De Kleur van het soldeerselmasker: |
Groen, psr-2000 KX700G, Taiyo Supplied. |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren, zegelgaten. |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT en Bodem. |
| Kleur van Componentenlegende |
Wit, s-380W, Taiyo Supplied. |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
geplateerd door gat (PTH), minimum via 10 mils. |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
1.5 de Impedantiegelijke van impedantiepcb
Als er signaaltransmissie in de kringsraad is, zou het regelmatig van het verzendende eind moeten worden overgebracht naar het ontvangende eind op de voorwaarde van minimumenergieverlies, en het ontvangende eind kan absorbeert het volledig zonder enige bezinning. Om dit soort transmissie te bereiken, moet de impedantie van de kring aan de interne impedantie van het verzendende eind gelijk zijn, dat „impedantiegelijke.“ wordt genoemd
Zo wanneer het signaal in PCB wordt overgebracht, moet de kenmerkende impedantie van de PCB-raad met de elektronische impedantie van de hoofd en staartcomponenten worden aangepast. Zodra de impedantiewaarde de tolerantie overschrijdt, zal de overgebrachte signaalenergie worden weerspiegeld, worden verspreid, worden verminderd of worden vertraagd, resulterend in onvolledige signaal en signaalvervorming.
De impedantiegelijke is één van de ontwerpelementen wanneer het ontwerpen van de kringen van hoge snelheidspcb. Nochtans, is de impedantiewaarde absoluut verwant met bedradingswijze. Bijvoorbeeld, hetzij telegraferend op de oppervlaktelaag of binnenlaag, zullen de afstand van de laag van de verwijzingsmacht of gemalen laag, de breedte van bedrading, het PCB-materiaal, enz. de kenmerkende impedantie van bedrading beïnvloeden. D.w.z., kan de impedantiewaarde slechts na de bedrading van lay-out worden bepaald, terwijl de kenmerkende die impedantie door verschillende PCB-fabrikanten wordt veroorzaakt ook lichtjes verschillend is. De voorwaarde van de bedradingslay-out van impedantiediscontinuïteit kan niet volledig in het algemeen als simulatiesoftware worden beschouwd toe te schrijven aan de beperking van het gebruikte kringsmodel of het wiskundige algoritme. In dit geval, slechts kunnen sommige temninators, zoals reeksweerstanden, op het schematische diagram worden gereserveerd om het effect van onderbroken bedradingsimpedantie te verlichten. De methode het probleem volledig om op te lossen probeert nog om het voorkomen van impedantiediscontinuïteit te vermijden wanneer het bedrading van lay-out.
