Impedantie Gecontroleerde PCB van de de Kringsraad van de 50 Ohmsimpedantie PCB van Matt Blue voor Audioadapter
1.1 algemene beschrijving

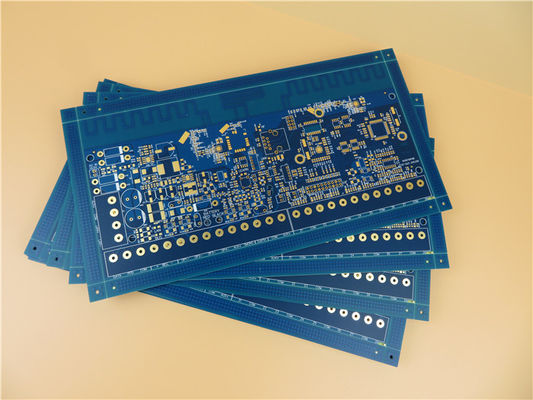

Dit is een type van matte blauwe die PCB op substraat Fr-4 met Tg 170°C voor de toepassing van bluetooth audioadapter wordt voortgebouwd. Het is een 4 laagraad bij 1,60 mm dik met de buitenlaag van 1oz en halve ons binnenlaag. Het wit silkscreen over mat blauw soldeerselmasker aan zowel bovenkant als bodemkant. De oppervlakte eindigt is onderdompelingsgoud op stootkussens. Er is 50 ohm coplanaire impedantie met 15mil-de ruimte van spoor/12mil op hoogste laag. De grondstof wordt gebruikt van ITEQ het-180, volledige raad die 1 omhoog per paneel leveren. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elk worden 25 panelen ingepakt voor verzending.
1.2 eigenschappen en voordelen
Industrieel standaardteeltmateriaal met hoge Tg (175℃ door DSC) en uitstekende thermische betrouwbaarheid;
Uitstekende thermische betrouwbaarheid en CAF-weerstand die betrouwbaarheid op lange termijn verstrekken voor industriële en automobiele toepassing;
RoHS volgzaam en geschikt voor hoge thermische betrouwbaarheidsbehoeften;
Hoge solderability, geen het beklemtonen van kringsraad en minder verontreiniging van PCB-oppervlakte;
SMT-het proces is bestand tegen terugvloeiing solderen, bestand tegen herwerking;
Uitvoerig materiaalbeheer en onderhoud en procesbeheersing;
Strikte WIP-inspectie en controle evenals het werk instructie;
AOI-inspectie;
Geld-bewaart, zorg-Bewarend en Arbeidsbesparend;
UL, ISO14001, VERKLAARDE IATF16949;
1.3 toepassingen
Drijver GPS
Elektronikacomponenten
De Draadloze Router van DSL
AC aan gelijkstroom-Gelijkrichter
Ingebedde Computersystemen
1.4 parameter en gegevensblad
| PCB-GROOTTE |
PCs van 250x 130=1 |
| RAADStype |
Multilayer PCB |
| Aantal Lagen |
4 lagen |
| De oppervlakte zet Componenten op |
JA |
| Door Gatencomponenten |
JA |
| LAAGopeenstapeling |
koper - 17.8um laag van +plate (van 0.5oz) de HOOGSTE |
| Prepreg 0.203mm (8mil) dik, Fr-4 |
| koper - 17.8um (0.5oz) MidLayer 1 |
| Kern 1.0mm (39mil) Fr-4 |
| koper - 17.8um (0.5oz) MidLayer 2 |
| Prepreg 0.203mm (8mil) dik, Fr-4 |
| koper - 17.8um (0.5oz) de laag van +plate BOT |
| TECHNOLOGIE |
|
| Minimumspoor en Ruimte: |
5,9 mil/5,0 mil |
| Minimum/Maximumgaten: |
0,8 mm/3,85 mm |
| Aantal Verschillende Gaten: |
11 |
| Aantal Boorgaten: |
527 |
| Aantal Gemalen Groeven: |
0 |
| Aantal Interne Knipsels: |
0 |
| Impedantiecontrole: |
50 ohm coplanaire impedantie met 15mil-de ruimte van spoor/12mil op hoogste laag |
| Aantal van Gouden vinger: |
0 |
| RAADSmateriaal |
|
| Glas Epoxy: |
Fr-4 Tg170℃, ER<5> |
| Definitieve externe folie: |
1 oz |
| Definitieve interne folie: |
0,5 oz |
| Definitieve hoogte van PCB: |
1,6 mm ±0.16 |
| PLATEREN EN DEKLAAG |
|
| De oppervlakte eindigt |
Onderdompelings gouden (22,1%) 0.05µm meer dan 3µm nikkel |
| Het soldeerselmasker is van toepassing: |
BOVENKANT en Bodem, 12micron-Minimum |
| De Kleur van het soldeerselmasker: |
Matt Blue, ksm-6189BLM1 |
| Het Type van soldeerselmasker: |
LPSM |
| CONTOUR/CUTTING |
Het verpletteren, v-groef |
| Het MERKEN |
|
| Kant van Componentenlegende |
BOVENKANT en Bodem. |
| Kleur van Componentenlegende |
Wit, ijr-4000 MW300, Taiyo-merk |
| Fabrikant Name of Embleem: |
Duidelijk op de raad in een leider en leged VRIJ GEBIED |
| VIA |
Geplateerd door gat (PTH), minimumgrootte 0.8mm. |
| FLAMIBILITY CLASSIFICATIE |
De Goedkeuring min. van UL 94-V0. |
| AFMETINGStolerantie |
|
| Overzichtsdimensie: |
0,0059“ |
| Raadsplateren: |
0,0029“ |
| Boortolerantie: |
0,002“ |
| TEST |
100% elektrotest vroegere verzending |
| TYPE VAN TE LEVEREN KUNSTWERK |
e-maildossier, Gerber rs-274-X, PCBDOC enz. |
| DE DIENSTgebied |
Wereldwijd, globaal. |
1.5 de Impedantiegelijke van impedantiepcb
Als er signaaltransmissie in de kringsraad is, zou het regelmatig van het verzendende eind moeten worden overgebracht naar het ontvangende eind op de voorwaarde van minimumenergieverlies, en het ontvangende eind kan absorbeert het volledig zonder enige bezinning. Om dit soort transmissie te bereiken, moet de impedantie van de kring aan de interne impedantie van het verzendende eind gelijk zijn, dat „impedantiegelijke.“ wordt genoemd
Zo wanneer het signaal in PCB wordt overgebracht, moet de kenmerkende impedantie van de PCB-raad met de elektronische impedantie van de hoofd en staartcomponenten worden aangepast. Zodra de impedantiewaarde de tolerantie overschrijdt, zal de overgebrachte signaalenergie worden weerspiegeld, worden verspreid, worden verminderd of worden vertraagd, resulterend in onvolledige signaal en signaalvervorming.
De impedantiegelijke is één van de ontwerpelementen wanneer het ontwerpen van de kringen van hoge snelheidspcb. Nochtans, is de impedantiewaarde absoluut verwant met bedradingswijze. Bijvoorbeeld, hetzij telegraferend op de oppervlaktelaag of binnenlaag, zullen de afstand van de laag van de verwijzingsmacht of gemalen laag, de breedte van bedrading, het PCB-materiaal, enz. de kenmerkende impedantie van bedrading beïnvloeden. D.w.z., kan de impedantiewaarde slechts na de bedrading van lay-out worden bepaald, terwijl de kenmerkende die impedantie door verschillende PCB-fabrikanten wordt veroorzaakt ook lichtjes verschillend is. De voorwaarde van de bedradingslay-out van impedantiediscontinuïteit kan niet volledig in het algemeen als simulatiesoftware worden beschouwd toe te schrijven aan de beperking van het gebruikte kringsmodel of het wiskundige algoritme. In dit geval, slechts kunnen sommige temninators, zoals reeksweerstanden, op het schematische diagram worden gereserveerd om het effect van onderbroken bedradingsimpedantie te verlichten. De methode het probleem volledig om op te lossen probeert nog om het voorkomen van impedantiediscontinuïteit te vermijden wanneer het bedrading van lay-out.
