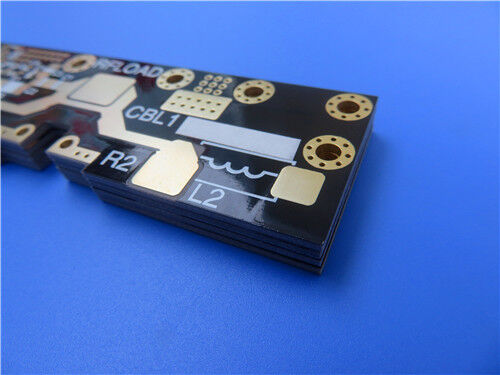

Deze 2-laags F4BTM298 stijve RF-PCB is een microgolfprintplaat met laag verlies en hoge stabiliteit, ontworpen voor RF-, microgolf-, radar- en satellietcommunicatiesystemen. Deze ultradunne 0,3 mm PCB is gebouwd met Wangling F4BTM298 nanokeramisch gevuld PTFE-substraat en 1oz ED-koperfolie en beschikt over een betrouwbare immersiegouden oppervlakteafwerking en strikte IPC-Klasse-2 kwaliteitsnaleving. Alle platen worden vóór verzending 100% elektrisch getest en leveren stabiele diëlektrische prestaties, lage thermische uitzetting en uitstekende isolatie voor hoogfrequente toepassingen. We accepteren wereldwijde Gerber RS-274-X-bestanden voor aangepaste PCB-bestellingen en bieden wereldwijde verzending en technische ondersteuning.
Wat is F4BTM298? Geavanceerde substraatintroductie
F4BTM298 is een hoogwaardig gemodificeerd PTFE-composietlaminaat geformuleerd met glasvezeldoek, verliesarme nano-keramische vulstoffen en PTFE-hars, vervaardigd via nauwkeurige hogedrukverwerking. Dit substraat is een upgrade van klassieke F4BM-materialen en integreert hoog-diëlektrische nano-keramische componenten om de uitgebreide prestaties te optimaliseren, waarbij een laag diëlektrisch verlies, een hoge diëlektrische constante, hittebestendigheid, lage thermische uitzetting en hoge isolatieweerstand in evenwicht worden gebracht.
F4BTM298 heeft dezelfde premium diëlektrische laag alsF4BTME298, alleen verschillend in koperfolieconfiguratie. Uitgerust met standaard ED-koperfolie is de F4BTM298 ideaal voor conventionele RF-projecten zonder strikte PIM-vereisten, terwijl de F4BTME298 RTF-omgekeerd behandelde koperfolie gebruikt voor schakelscenario's met lage PIM en hoge precisie. Deze flexibele materiaalaanpassing voldoet aan diverse hoogfrequente PCB-ontwerp- en toepassingsbehoeften.
Kernprestatiekenmerken van F4BTM298
F4BTM298-substraat beschikt over stabiele elektrische prestaties met laag verlies, betrouwbare thermische maatstabiliteit en hoge veiligheid, en ondersteunt de stabiele werking op lange termijn van industriële en civiele RF-microgolfsystemen met gestandaardiseerde kernparameters:
Stabiele diëlektrische constante (Dk): 2,98 ± 0,06 bij 10 GHz, wat zorgt voor nauwkeurige impedantie-aanpassing en consistente hoogfrequente signaaloverdracht
Laag diëlektrisch verlies (Df): 0,0018 bij 10 GHz, waardoor de verzwakking van het hoogfrequente signaal effectief wordt verminderd en de efficiëntie van de microgolftransmissie wordt verbeterd
Lage thermische uitzetting: X-as 15 ppm/°C, Y-as 16 ppm/°C, Z-as 78 ppm/°C (-55°C tot 288°C), waardoor PCB-vervorming en vervorming onder extreme temperatuurcycli wordt voorkomen
Diëlektrische prestaties bij stabiele temperatuur: Thermische coëfficiënt van Dk bij -78 ppm/°C (-55°C tot 150°C), waardoor diëlektrische parameterafwijking in variabele thermische omgevingen wordt vermeden
Ultra-lage vochtopname: ≤0,05%, behoud van stabiele elektrische prestaties in vochtige werkomstandigheden
Hoge vlamvertraging: UL-94 V0-klasse, garandeert een veilige werking van hoogfrequente elektronische apparatuur
Belangrijkste PCB-constructiespecificaties
| Parameteritem |
Specifieke specificatie |
| Basismateriaal |
Wangling F4BTM298 nano-keramisch gevuld hoogfrequent PTFE-substraat met laag verlies |
| Aantal lagen |
2 lagen (dubbelzijdige stijve PCB-structuur) |
| Bordafmetingen |
109 mm × 54,5 mm (tolerantie ± 0,15 mm, 1 stuk) |
| Minimale spoor/ruimte |
6/9 mils, geschikt voor fijne lijn hoogfrequente circuitlay-out |
| Minimale gatgrootte |
0,4 mm, ter ondersteuning van een compacte componentindeling en nauwkeurige gatverwerking |
| Via Ontwerp |
Geen blinde via's, zuivere structuur met doorlopende gaten voor een stabiele structuur en betrouwbare elektrische prestaties |
| Afgewerkte plaatdikte |
Ultradun ontwerp van 0,3 mm, lichtgewicht voor geminiaturiseerde RF-apparatuurtoepassingen |
| Afgewerkt kopergewicht |
1oz (1,4 mils) buitenste ED-koperlagen voor stabiele hoogfrequente signaaloverdracht |
| Via plaatdikte |
20 μm via platingdikte voor stabiele geleidbaarheid en betrouwbaarheid op lange termijn |
| Oppervlakteafwerking |
Onderdompelingsgouden oppervlakteafwerking met uitstekende soldeerbaarheid en corrosieweerstand |
| Zeefdruk |
Witte zeefdruk bovenaan, geen zeefdruk onderaan voor duidelijke markering van componenten |
| Soldeer masker |
Zwart soldeermasker bovenaan, geen soldeermasker onderaan voor optimale warmteafvoer |
| Kwaliteitsteststandaard |
100% elektrische tests vóór verzending om open-/kortsluitingsdefecten te elimineren |
2-laags F4BTM298 PCB-stapelstructuur
Deze 2-laags stijve PCB-stapeling maakt gebruik van F4BTM298 nano-keramische PTFE-kern en ED-koperfolie. De ultradunne, uitgebalanceerde structuur levert prestaties met weinig verlies en structurele stabiliteit, ideaal voor geminiaturiseerde RF- en microgolfcircuits.
| Laagvolgorde |
Materiaalspecificatie |
Dikte |
Kernfunctie |
| Buitenlaag 1 (boven) |
ED-geleidende koperfolie |
35μm |
Hoogfrequente signaaloverdracht en SMT-componentsoldeerlaag |
| Kern diëlektrische laag |
F4BTM298 nanokeramisch gemodificeerd PTFE-kernsubstraat |
0,254 mm (10 mil) |
Diëlektrische isolatie met laag verlies, stabiele temperatuurbestendige diëlektrische prestaties voor geminiaturiseerde hoogfrequente circuits |
| Buitenlaag 2 (onderkant) |
ED-geleidende koperfolie |
35μm |
Hulpcircuitlaag om de algehele structurele stabiliteit van de PCB in evenwicht te brengen |
PCB-circuit- en componentstatistieken
| Parameteritem |
Specifieke waarde |
| Componenten |
26 |
| Totaal aantal pads |
87 |
| Pads door gaten |
49 |
| Top SMT-pads |
38 |
| Onderste SMT-pads |
0 |
| Via's |
31 |
| Netten |
2 |
Geaccepteerd artworkformaat:We ondersteunen standaard Gerber RS-274-X-bestanden voor aangepaste F4BTM298 PCB-productie, waardoor nauwkeurige productie en efficiënte technische samenwerking voor wereldwijde klanten wordt gegarandeerd.
Kwaliteitsnorm:Alle F4BTM298 hoogfrequente PCB's voldoen aan de industriële normen IPC-Klasse 2, met strikte kwaliteitscontrole om stabiele batchprestaties en hoge precisie te garanderen.
Wereldwijde service:Wij bieden wereldwijd aangepaste PCB-offertes, professionele technische ondersteuning en wereldwijde verzenddiensten voor alle F4BTM298 PCB-bestellingen.
Typische toepassingsscenario's
Met een laag diëlektrisch verlies, lage thermische uitzetting, hoge isolatie en een sterk aanpassingsvermogen aan de omgeving, worden F4BTM298 ultradunne PCB's veel gebruikt in hoogfrequente microgolf-, RF-communicatie- en radarsystemen:
Magnetron-, RF- en radarsystemen:Hoogfrequente microgolfmodules, RF-signaalcircuits en precisieradardetectieapparatuur
RF-faseverschuivers:Uiterst nauwkeurige faseverschuivercomponenten voor draadloze communicatiesystemen
RF-vermogenscomponenten:Vermogensverdelers, koppelaars en combiners voor microgolftransmissiesystemen
Antennefeednetwerken:Professionele voedingsnetwerkmodules voor hoogfrequente communicatieantennes
Phased Array-antennes:Fasegevoelige antennes en phased array antennesystemen voor industriële en militaire communicatie
Satelliet- en basisstationcommunicatie:Satellietcommunicatieterminals en zeer stabiele basisstationantenneapparatuur
