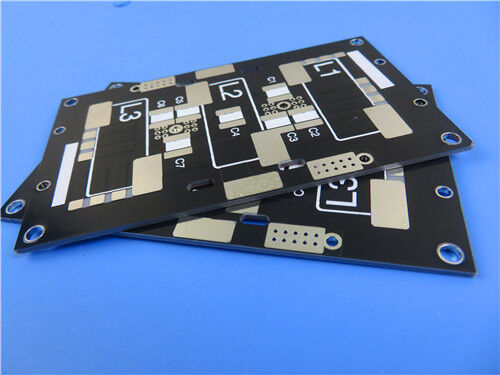

Dubbelzijdig F4BTMS450 PCB 0,508 mm Substraat met HASL-loodvrij

Deze 2-laags F4BTMS450 stijve PCB is een zeer betrouwbare hoogfrequente circuitoplossing met laag verlies, ontworpen voor apparatuur van ruimtevaartkwaliteit, militaire radarsystemen en nauwkeurige RF-microgolftoepassingen. Deze stijve printplaat maakt gebruik van het verbeterde F4BTMS450 keramisch gevulde PTFE-substraat gecombineerd met hoogwaardige RTF-koperfolie met lage ruwheid en heeft een afgewerkte dikte van 0,6 mm en een milieuvriendelijke loodvrije HASL-oppervlakteafwerking. Elke unit ondergaat vóór levering strikte 100% elektrische tests en voldoet volledig aan de industriële betrouwbaarheidscriteria van IPC-Klasse 2. Met ultrastabiele diëlektrische eigenschappen, geminimaliseerde meerassige anisotropie en superieure thermomechanische robuustheid levert deze PCB consistente prestaties voor hoogwaardige ruimtevaartapparatuur, phased array antennesystemen en satellietcommunicatieterminals. We verwelkomen klanten over de hele wereld om Gerber RS-274-X-bestanden in te dienen voor offertes op maat, met wereldwijde verzending en volledige professionele technische ondersteuning beschikbaar.

Wat is F4BTMS450? Geavanceerde substraatintroductie

De F4BTMS450 dient als een verbeterde, krachtige versie van de conventioneleF4BTMmateriaalreeksen, verfijnd door geoptimaliseerde materiaalformuleringen en geavanceerde productieprocessen. Dit geüpgradede substraat is voorzien van nano-keramische vulstoffen met een hoog gehalte en versterkt door ultradunne, ultrafijn geweven glasvezel, waardoor uitgebreide prestatieverbeteringen en zeer stabiele diëlektrische parameters worden bereikt. Het fungeert als een betrouwbaar alternatief voor geïmporteerde gelijkwaardige hoogfrequente materialen en is perfect geschikt voor hoogwaardige elektronische toepassingen in de industrie en de ruimtevaart.

Het substraat heeft een geavanceerde composietstructuur bestaande uit PTFE-hars, uniform verspreide gespecialiseerde nanokeramische deeltjes en minimale ultradunne glasvezelversterking. Dit innovatieve ontwerp vermindert effectief de nadelige effecten van glasvezel op de voortplanting van elektromagnetische golven, waardoor het diëlektrische verlies en de materiaalanisotropie op de X/Y/Z-as aanzienlijk worden verminderd. Het levert uitzonderlijke dimensionale stabiliteit, uitgebreide effectieve frequentiebandbreedte, verbeterde elektrische sterkte en verbeterde thermische geleidbaarheid, naast ultra-lage thermische uitzettingscoëfficiënten en temperatuurongevoelige diëlektrische kenmerken. De gestandaardiseerde RTF-koperfolie met lage ruwheid verlaagt het hoogfrequente geleiderverlies verder terwijl de uitstekende koperafpelsterkte behouden blijft, en ondersteunt zowel op koper gebaseerde als op aluminium gebaseerde PCB-structurele ontwerpen.

Belangrijkste kenmerken van de F4BTMS450-printplaat

Door de uitstekende elektrische stabiliteit, betrouwbare thermische prestaties en robuuste mechanische duurzaamheid te integreren, voldoet het F4BTMS450-substraat volledig aan de strenge bedrijfsnormen van hoogfrequente circuitsystemen in de ruimtevaart en het leger:

Stabiele diëlektrische constante (Dk): Handhaaft een nauwkeurige diëlektrische constante van 4,5 ±0,09 bij 10GHz, waardoor nauwkeurige impedantie-aanpassing en betrouwbare hoogfrequente signaaloverdracht mogelijk zijn

Ultra-Low Dissipation Factor (Df): Beschikt over ultra-lage verliestangenten van 0,0015 bij 10GHz en 0,0019 bij 20GHz, waardoor hoogfrequente signaalverzwakking en vermogensverlies effectief worden onderdrukt

Uitstekende thermische dimensionele stabiliteit: Beschikt over lage lineaire CTE-waarden van 12 ppm/°C voor zowel de X- als de Y-as, en 45 ppm/°C voor de Z-as over een bereik van -55°C tot 288°C, waardoor kromtrekken van de kaart en circuitstoringen bij extreme temperatuurwisselingen worden voorkomen

Minimale diëlektrische temperatuurafwijking: Biedt een ultralage thermische coëfficiënt van Dk (-58 ppm/°C) binnen -55°C tot 150°C, waardoor consistente elektrische prestaties worden gegarandeerd in dynamisch veranderende thermische omgevingen

Superieure thermische geleidbaarheid: Met een thermische geleidbaarheid van 0,64 W/MK versnelt het de warmteafvoer en verbetert het de operationele stabiliteit op lange termijn van hoogvermogen RF-circuits

Lage vochtgevoeligheid: Bereikt een ultralaag vochtabsorptiepercentage van 0,08%, waardoor elektrische parameterafwijkingen als gevolg van vochtige werkomstandigheden worden voorkomen

Hoge vlamvertraging: voldoet aan de UL-94 V0 vlamvertragende normen en garandeert een veilige en stabiele werking van elektronische systemen in de ruimtevaart en het leger

Belangrijkste PCB-constructiespecificaties

2-laags F4BTMS450 PCB-stapelstructuur

Deze gestandaardiseerde 2-laags stijve stapeling maakt gebruik van premium F4BTMS450 keramisch gevuld diëlektrisch kernmateriaal. Het beschikt over ultralage anisotropie over meerdere assen en gelijkmatig verdeelde structurele spanning, waardoor het perfect aansluit bij de hoge stabiliteitseisen van RF- en microgolfcircuittoepassingen in de ruimtevaart:

PCB-statistieken

Geaccepteerd artworkformaat:We accepteren standaard Gerber RS-274-X-ontwerpbestanden van wereldwijde klanten. Dit universele industriestandaardformaat ondersteunt nauwkeurige technische evaluatie, prijsopgaven op maat en gestroomlijnde massaproductie.

Productiekwaliteitsnorm:Alle PCB's worden vervaardigd en geïnspecteerd in strikte overeenstemming met de IPC-Klasse-2 industriële betrouwbaarheidsspecificaties.

Wereldwijde leveringsservice:Wij bieden wereldwijd op maat gemaakte PCB-offertes en internationale verzendoplossingen. Internationale klanten kunnen Gerber-bestanden indienen voor exclusieve offertes op maat.

Typische toepassingsscenario's

• Lucht- en ruimtevaartapparatuur, ruimtevaart- en cabineapparatuur
• Magnetron, RF
• Radar, militaire radar
• Voed netwerken
• Fasegevoelige antennes, Phased Array-antennes
• Satellietcommunicatie en meer
