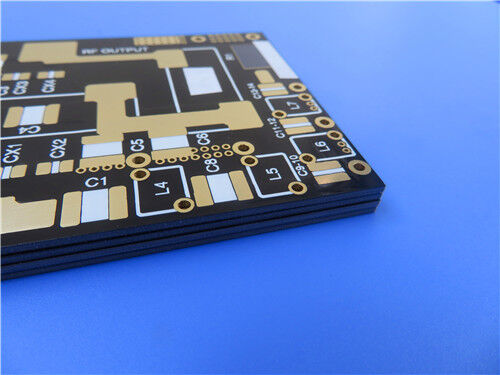

Deze 2-laag F4BME275RF-PCB'sis een high-performance microwave circuit board speciaal gebouwd voor veeleisende RF en high-frequency microwave scenario's.Aanvaarding van Wangling's verbeterde F4BME275 hoogstabiele PTFE-compositlaminaat en premium omgekeerd behandelde (RTF) koperenfolie, dit stijve PCB heeft een dikker gemaakte 1,6 mm afgewerkte plaatdikte en een hoogprecieze 5 μm zuivere goudoppervlakte.
Wat is F4BME275?

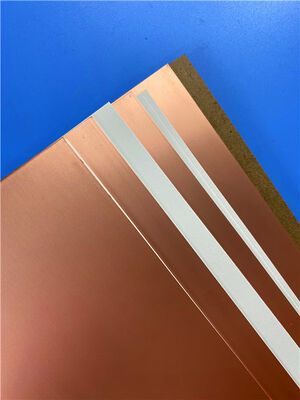

F4BME275 is een volgende generatie hoogwaardig PTFE-compositlaminaat ontwikkeld door Wangling, speciaal geoptimaliseerd voor hoge standaard RF- en microgolfcircuittoepassingen.met een gewicht van niet meer dan 50 g/m2Dit substraat biedt een zeer consistente en betrouwbare elektrische prestaties in hoogfrequente bedrijfsomgevingen.
Als een verbeterde iteratie van het klassieke F4BM275-materiaal, bereikt F4BME275 uitgebreide prestatieverbeteringen met lager dielectriciteitsverlies, hogere isolatieweerstand,en superieure langetermijnparameterstabiliteitHet dient als een kosteneffectief, zeer betrouwbaar binnenlands alternatief voor de reguliere geïmporteerde hoogfrequente laminaat.het materiaal zorgt voor uitstekende prestaties bij lage PIM, ondersteunt nauwkeurige fijnlijncircuit etsen, en effectief vermindert hoogfrequente geleiderverlies, volledig voldoen aan de vereisten van hoge-precision RF-circuit ontwerpen.
Kernkenmerken en voordelen van F4BME275
F4BME275 heeft aanpasbare elektrische en mechanische eigenschappen door middel van nauwkeurig gekalibreerde PTFE- en glasvezelverhouding, waardoor een optimale balans wordt bereikt tussen lage verliezen,structurele stabiliteit, en vervaardigbaarheid voor verschillende hoogfrequente schakelontwerpen:
Afstembare dielectrische prestaties: heeft een nauwkeurig aanpasbare verhouding glasvezel-PTFE, die een stabiele dielectrische constante (Dk) van 2,75 op 10 GHz levert met een zeer laag dielectrisch verlies.Deze aanpasbare dielectrische eigenschap maakt flexibele impedantieaanpassing en precieze materiaaladaptatie mogelijk voor verschillende civiele en militaire hoogfrequentiebandontwerpen
Verbeterde dimensionale stabiliteit: geoptimaliseerde glasvezelcompositie vermindert effectief de thermische expansie en onderdrukt dielektrische temperatuurdrift.Het materiaal behoudt een stabiele fysieke en elektrische prestaties bij -55 °C tot 125 °C, het minimaliseren van de vervorming van het bord en de parameterafwijking onder wisselende thermische bedrijfsomstandigheden
Gelijke algehele prestaties: neemt een wetenschappelijke prestatiecompensatieformule aan met een matige proportie van glasvezel.Het verbetert de mechanische stijfheid en de platheid van de structuur aanzienlijk, terwijl het de kenmerken van de ultralage dissipatiefactor (Df) behoudt, die zorgt voor een stabiele signaaloverdracht met lage verliezen met een hoge frequentie tot 20 GHz
Hoge ontwerpflexibiliteit: Ondersteunt aanpasbare dielectrische constante configuraties en structurele optimalisatie.RF-ingenieurs kunnen materiaalparameters op maat maken om de hoge-frequente elektrische prestaties perfect in evenwicht te brengen, mechanische draagkracht en SMT/door-gat productieproces aanpasbaarheid voor diverse RF productontwikkeling
Superieure lage PIM- en lage verliesprestaties: in combinatie met premium RTF-omgekeerd behandelde koperen folie vermindert het het verlies van hoogfrequente geleiders aanzienlijk.
Betrouwbare isolatieprestaties: de verbeterde composietformule levert uitstekende volume-isolatieweerstand en isoleert effectief hoogfrequente circuitsignalen
Belangrijkste PCB-constructiespecificaties
| Parameter item |
Specifieke specificatie |
| Basismateriaal |
Wangling F4BME275 hoogstabiel PTFE-compositlaminaat met RTF-koperfolie |
| Aantal lagen |
2 lagen (stijve RF-PCB-structuur) |
| Afmetingen van het bord |
103 mm × 76 mm (± 0,15 mm tolerantie, 1 stuk) |
| Minimaal spoor/ruimte |
6/9 mils, aangepast aan precisie RF fijnlijncircuit lay-out |
| Minimale grootte van het gat |
0.5 mm, die de standaard assemblage van onderdelen vergemakkelijkt |
| Afgewerkte plaatdikte |
1.6 mm dikker plankontwerp voor verbeterde structurele stabiliteit |
| Afgesloten kopergewicht |
1 oz (1,4 mils) buitenste RTF-koperlagen voor een laag geleiderverlies en een lage PIM-prestatie |
| Via de dikte van de bekleding |
20 μm, waardoor een stabiele geleidbaarheid en betrouwbaarheid op lange termijn worden gewaarborgd |
| Oppervlakte afwerking |
5 μm (197 μ") zuiver goud, met uitstekende geleidbaarheid en corrosiebestendigheid |
| Zilkscherm |
Witte zijdeplaat boven zonder zijdeplaat onder voor een helder kenmerk van de onderdelen |
| Soldeermasker |
Zwart bovenste soldeermasker, geen onderste soldeermasker voor geoptimaliseerde warmteafvoer |
| Kwaliteitstestnorm |
100% volledige elektrische test vóór verzending om stroombaanfouten te elimineren |
2-laag F4BME275 PCB-stack-up structuur
Deze professionele 2-laag rigide stapel gebruikt een hoogwaardige F4BME275 PTFE composiet kern, gecombineerd met RTF koperfolie met lage verliezen.De uitgebalanceerde gelaagde structuur minimaliseert het signaalverlies bij hoge frequentie en zorgt voor een uniforme mechanische en elektrische prestaties, ideaal voor precisie-microgolf en RF toepassingen:
| Layervolgorde |
Materialspecificatie |
Dikte |
Kernfunctie |
| Buitenste laag 1 (boven) |
RTF laagverlies geleidende koperen folie |
35 μm |
Hoogfrequente RF-signaaloverdracht en precisie-componentenoploslaag |
| Dielectrische kernlaag |
F4BME275 hoogstabiel PTFE-composite kernsubstraat |
1.524mm (60mil) |
Dielectrische isolatie met weinig verlies, stabiele temperatuurweerstand en consistente dielectrische prestaties voor RF-circuits |
| Buitenste laag 2 (onder) |
RTF laagverlies geleidende koperen folie |
35 μm |
Hulpscircuittransmissielaag om de algemene structurele stabiliteit in evenwicht te brengen |
PCB-statistieken
| Parameter item |
Specifieke waarde |
| Componenten |
37 |
| Totaal Pads |
56 |
| Door de gaten gedraaide pads |
37 |
| Top SMT Pads |
19 |
| Onderste SMT-pads |
0 |
| Vries |
21 |
| Netten |
7 |
Geaccepteerd beeldformaat:We ondersteunen standaard Gerber RS-274-X ontwerpbestanden van wereldwijde klanten.en precieze massaproductie, waardoor een efficiënte en foutloze samenwerking wordt gewaarborgd voor alle internationale PCB-aanpassingsprojecten.
Productie-kwaliteitsnorm:Alle F4BME275 hoogfrequente RF-PCB's worden vervaardigd en geïnspecteerd in strikte overeenstemming met IPC-klasse-2-industriële betrouwbaarheidskriteria.Standaardiseerde productieprocessen en strenge kwaliteitscontroles garanderen een uitstekende afmetingsconsistentie en stabiele elektrische prestaties voor elke partij.
Wereldwijde leveringsdienst:We leveren wereldwijd op maat gemaakte PCB-aanbiedingen en internationale verzenddiensten.met volledige services op één locatie, inclusief technische bevestiging, precisieproductie, uitgebreide kwaliteitscontroles en wereldwijde logistieke levering.
Typische toepassingsscenario's
Microwave-, RF- en radarsystemen: Hoogfrequente microwave-modules, algemene RF-signaalcircuits en precisie-radardetectieapparatuur
RF-passieve componenten: hoogwaardige faseverschuivers en diverse precisie-passieve RF-functiekomponenten
Stromverdelingscomponenten: op maat gemaakte vermogensafdelers, RF-couplers en signaalcombinatoren voor communicatiesystemen
Antennevoersystemen: Antennevoersnetwerkmodules en hoogprecisiefasen-antennesystemen
Draadloze communicatieapparatuur: satellietcommunicatieterminals en hoogstabiele basisstationantennesystemen
