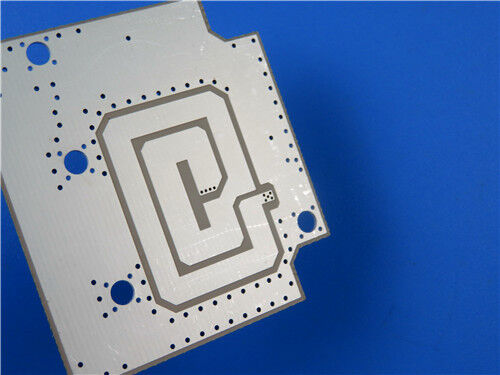

Deze 2-laags stijve TF960 printplaat dient als een hoog-stabiele hoogfrequente oplossing, afgestemd op hoog-precisie radiofrequentie en draadloze signaalverwerkingsapparaten. Gebouwd met premium TF960 thermohardende keramisch gevulde gemodificeerde PTFE diëlektrisch materiaal, levert deze printplaat stabiele diëlektrische prestaties, ultralage signaalverliezen en superieure thermische stabiliteit, en biedt betere structurele betrouwbaarheid en verwerkingscompatibiliteit dan conventionele hoogfrequente substraten. Het heeft een uiteindelijke borddikte van 0,7 mm en een buitenste koperlaag van 1 oz, gecombineerd met een immersion silver oppervlakteafwerking om stabiele soldeerbaarheid en consistente elektrische geleidbaarheid te garanderen tijdens langdurige hoogfrequente werking. Gebouwd met 5/8 mil fine-line routing capaciteit en 0,25 mm microgat precisie, neemt het bord een niet-blind via ontwerp aan met aangepaste enkelzijdige coating, inclusief witte top silkscreen en blauwe top soldeermasker, terwijl de onderste koperlaag bloot blijft.
PCB Specificatie
| Specificatie Item |
Details |
| Basismateriaal |
TF960 thermohardend gemodificeerd PTFE keramisch gevuld hoogfrequent laminaat |
| Aantal lagen |
2 lagen (stijve printplaat) |
| Afgewerkte borddikte |
0,7 mm |
| Bordafmetingen |
102 mm x 86 mm (1 ST), tolerantie +/-0,15 mm |
| Afwerkingsgewicht koper |
1 oz (1,4 mils) buitenlagen |
| Dikte van de via-plating |
20 μm |
| Minimale spoor/ruimte |
5/8 mils |
| Minimale gatgrootte |
0,25 mm |
| Blinde vias |
Geen |
| Oppervlakteafwerking |
Immersion Silver |
| Silkscreen |
Witte top silkscreen, geen onderste silkscreen |
| Soldeermasker |
Blauw top soldeermasker, geen onderste soldeermasker |
| Kwaliteitsstandaard |
IPC-Klasse-2 |
| Testproces |
100% elektrische test voor verzending |
PCB Stack-up Structuur
Met een symmetrische dubbellaagse stijve lay-out met een hoog-stabiele TF960 diëlektrische kern, bereikt deze stack-up structuur een gebalanceerde mechanische vlakheid en uniforme elektrische parameters. Het is volledig compatibel met standaard FR4 boor-, plating- en laminatieprocedures, wat zorgt voor betrouwbare productieconsistentie en stabiele signaaloverdracht voor hoogfrequente circuitontwerpen.
| Stack-up Laag |
Specificatie Details |
| Koperlaag 1 |
35 μm koperfolie |
| TF960 Substraat Kern |
0,635 mm (25 mil) thermohardende hoogfrequente diëlektrische kern |
| Koperlaag 2 |
35 μm koperfolie |
PCB Statistiek
Deze TF960 hoogfrequente printplaat maakt gebruik van geoptimaliseerde componentenplaatsing en rationele via-distributie, gericht op compacte assemblagevereisten en het handhaven van stabiele elektrische prestaties voor precisie RF functionele modules.
| Statistisch Item |
Hoeveelheid |
| Totaal Componenten |
49 |
| Totaal Pads |
57 |
| Thru Hole Pads |
32 |
| Top SMT Pads |
25 |
| Bottom SMT Pads |
0 |
| Aantal Vias |
43 |
| Aantal Nets |
2 |
Introductie TF960 Hoogfrequent Substraat
TF960 is een premium thermohardend hoogfrequent laminaat bestaande uit gemodificeerde PTFE-hars, micron-sized keramische vulstoffen en glasvezelversterking. Vergeleken met traditionele hoogfrequente diëlektrica, biedt dit verbeterde materiaal lagere diëlektrische dissipatie, een strakkere tolerantie van de diëlektrische constante en verbeterde structurele stabiliteit. Het ondersteunt standaard FR4 productieworkflows en 260°C loodvrije reflow-soldeerprocessen, met uitstekende thermische duurzaamheid en minimale vochtabsorptie. Ontwikkeld voor hoog-betrouwbare RF-circuitsystemen, vermindert TF960 effectief invoegverlies en behoudt het de volledige signaalintegriteit onder langdurige hoogfrequente bedrijfsomstandigheden.
Kernkenmerken TF960
TF960 combineert nauwkeurig gekalibreerde diëlektrische kenmerken en robuuste mechanische eigenschappen, wat zorgt voor stabiele en herhaalbare hoogfrequente prestaties voor commerciële en industriële RF-scenario's:
| Prestatieparameter |
Prestatiebeschrijving |
| Diëlektrische Constante (Dk) |
9,6 ± 0,19 bij 10 GHz, ondersteunt nauwkeurige en consistente impedantie-afstemming voor hoogfrequent circuitontwerp |
| Dissipatiefactor (Df) |
0,0012 bij 10 GHz, realiseert ultralage signaaldissipatie om optimale signaalintegriteit te behouden |
| CTE Coëfficiënt |
X=50 ppm/°C, Y=50 ppm/°C, Z=65 ppm/°C, zorgt voor superieure dimensionale stabiliteit tijdens thermische cycli en assemblageprocessen |
| Vochtabsorptie |
≤0,05%, minimaliseert door vochtigheid veroorzaakte parameterafwijkingen en verbetert de betrouwbaarheid op lange termijn |
| Vlamvertragendheid |
UL 94-V0 vlamvertragende graad, conform internationale elektronische veiligheidsvoorschriften |
Typische Toepassingen
Dankzij nauwkeurige diëlektrische consistentie, ultralage hoogfrequente dissipatie en uitstekende thermische en omgevingsbestendigheid, worden TF960 printplaten veelvuldig gebruikt in high-end communicatieapparatuur, industriële precisietests en hoog-betrouwbare radarsystemen:
- RF en microgolf zendontvangstmodules
- 5G/6G massieve MIMO antenne-arrays
- Automotive ADAS en luchtvaart radarsystemen
- Satellietcommunicatie payload apparaten
- Hoogvermogen RF-versterkereenheden
- Hoog-precisie test- en meetinstrumenten, waaronder vectornetwerkanalysers
Kwaliteits- & Servicegarantie
Alle TF960 hoogfrequente printplaten worden vervaardigd in strikte overeenstemming met IPC-Klasse-2 industriële kwaliteitsnormen. Door gebruik te maken van standaard Gerber RS-274-X ontwerpbestanden, bereikt elke printplaat nauwkeurige dimensionale precisie en stabiele elektrische herhaalbaarheid voor batchproductie. Elk eindproduct ondergaat een uitgebreide elektrische inspectie voor verzending om functionele defecten te elimineren en consistente batchprestaties te garanderen. Ondersteund door wereldwijde logistieke netwerken en professionele technische assistentie, bieden deze hoog-betrouwbare hoogfrequente printplaatoplossingen betrouwbare ondersteuning voor high-end communicatie-, luchtvaart-, automotive- en precisie meetprojecten over de hele wereld.
