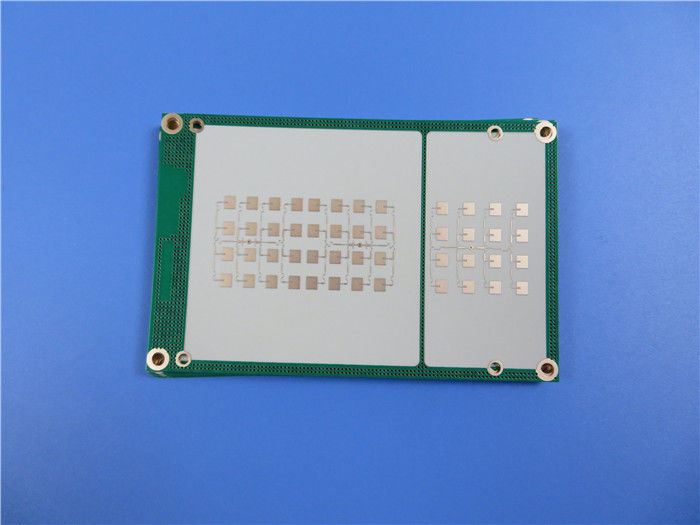

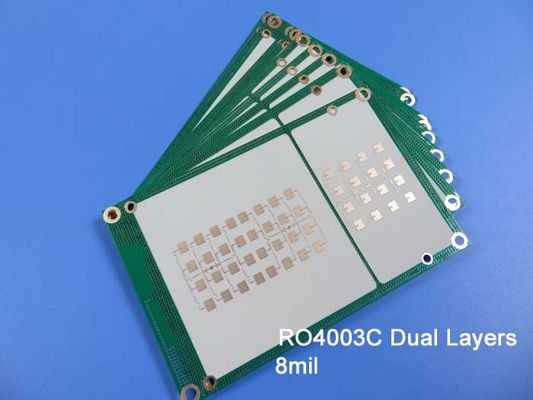

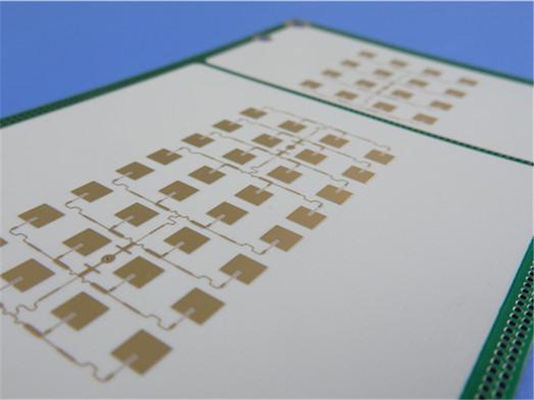

8mil RO4003C Substraat Hoogwaardig PCB 2-laag Immersie Goud Zwart Zijderap

Introductie van de nieuw verzonden printplaat (PCB) gebouwd op RO4003C. Deze RO4003C PCB is een geavanceerd product dat de elektrische prestaties van PTFE/geweven glas combineert met de maakbaarheid van epoxy/glas. Door gebruik te maken van gepatenteerde, met geweven glas versterkte koolwaterstof/keramische materialen, biedt deze PCB uitzonderlijke prestaties tegen een fractie van de kosten van conventionele microgolf laminaten. Met nauwkeurige controle over de diëlektrische constante (Dk) en lage verliezen, bieden de RO4003C laminaten een betrouwbare en kosteneffectieve oplossing voor een breed scala aan toepassingen.

Belangrijkste Kenmerken:

Diëlektrische Constante (DK): 3,38 +/-0,05 bij 10 GHz
Verliesfactor: 0,0027 bij 10 GHz, 0,0021 bij 2,5 GHz
Thermische Coëfficiënt van Diëlektrische Constante: +40 ppm/°C
Thermische Geleidbaarheid: 0,71 W/m/°K
X-as CTE: 11 ppm/°C, Y-as CTE: 14 ppm/°C, Z-as CTE: 46 ppm/°C
Lage Vochtabsorptie: 0,06%


Voordelen:

Ideaal voor meerlaagse printplaat (MLB) constructies: De dimensionale stabiliteit van het RO4003C materiaal, vergelijkbaar met die van koper, maakt het perfect voor gemengde diëlektrische meerlaagse printplaat constructies.


Kosteneffectieve fabricage: Verwerk de RO4003C PCB zoals FR-4 tegen lagere productiekosten met behoud van hoge prestaties.


Ontworpen voor prestatiegevoelige, grootschalige toepassingen: De PCB is ontworpen om te voldoen aan de eisen van prestatiegevoelige toepassingen, waardoor grootschalige productie mogelijk is.


Concurrerende prijzen: Geniet van de voordelen van geavanceerde materialen en prestaties zonder de bank te breken.

Met een 2-laags rigide PCB stack-up en een afgewerkte borddikte van 0,3 mm, biedt deze PCB een compacte en betrouwbare constructie. Het heeft een koperlaagdikte van 35 μm aan beide zijden, wat zorgt voor uitstekende geleidbaarheid. De afmetingen van de PCB worden nauwkeurig gecontroleerd op 28,33 mm x 167,16 mm (1PCS), met een tolerantie van +/- 0,15 mm. De minimale trace/ruimte is ingesteld op 5/5 mils, wat flexibiliteit biedt voor ingewikkelde ontwerpen. De PCB ondersteunt ook minimale gatgroottes van 0,2 mm, terwijl de afwezigheid van blinde via's het productieproces vereenvoudigt.

Kwaliteit is van het grootste belang en deze PCB voldoet aan de IPC-Klasse-2 standaard. Elke PCB ondergaat een 100% elektrische test voor verzending, wat garandeert dat deze voldoet aan de vereiste specificaties en betrouwbaarheid garandeert. De geleverde artwork is in Gerber RS-274-X formaat, een algemeen aanvaarde industriestandaard die naadloze integratie in bestaande ontwerpprocessen vergemakkelijkt.

De beschikbaarheid van deze RO4003C PCB is niet beperkt tot specifieke regio's; het is wereldwijd breed toegankelijk. Deze wereldwijde beschikbaarheid zorgt ervoor dat deze PCB kan worden gebruikt in verschillende industrieën en markten, en voldoet aan de uiteenlopende behoeften van klanten.

De RO4003C PCB vindt zijn toepassing in een reeks geavanceerde technologieën. Het is zeer geschikt voor mobiele basisstationantennes en eindversterkers, RF-identificatielabels, automotive radar en sensoren, evenals LNB's voor directe uitzending satellieten.

Upgrade uw PCB-ontwerpen met de RO4003C PCB en ervaar de perfecte combinatie van prestaties, kosteneffectiviteit en betrouwbaarheid in een wereldwijd beschikbare oplossing.
