2-laag F4BME220 PCB 0.1mm Ultra-dun met groen soldeermasker onderdompeling goud

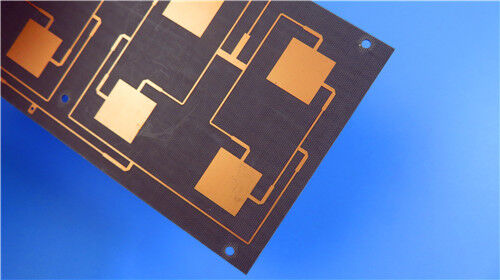

Deze 2-laags stijve F4BME220 PCB is een ultradunne, kostengeoptimaliseerde hoogfrequente oplossing, ontworpen voor commerciële radiofrequentiecircuits en draadloze signaalverwerkingsapparaten. Door gebruik te maken van verbeterde F4BME-serie glasvezelversterkte PTFE composietdiëlektricum, levert deze PCB verbeterde elektrische stabiliteit en superieure signaaltransmissieconsistentie vergeleken met conventionele F4B substraatplaten. Met een ultradunne afgewerkte dikte van 0,1 mm en een kopergewicht van 1 oz op de buitenste laag, maakt de printplaat gebruik van een onderdompelingsgouden oppervlakteafwerking om duurzame geleidbaarheid en anti-oxidatieprestaties te behouden. Het ondersteunt precisie 5/8 mil lijn/ruimte fabricage en 0,25 mm microgatbewerking met een niet-blinde-via structureel ontwerp. De printplaat is voorzien van witte silkscreen aan de bovenzijde en groene soldeermasker, terwijl de onderzijde volledig onbedekt blijft.

PCB Specificatie

PCB Stack-up Structuur

Door een symmetrische dubbellaagse stijve lay-out met een ultradunne diëlektrische kern aan te nemen, zorgt deze stack-up structuur voor uitzonderlijke mechanische vlakheid en uniforme elektrische eigenschappen. De gebalanceerde laagconfiguratie levert consistente hoogfrequente signaaltransmissieprestaties en stabiele productieherhaalbaarheid, perfect passend bij de ontwerpeisen van compacte commerciële RF-circuitmodules.

PCB Statistiek

Deze ultradunne F4BME220 hoogfrequente PCB beschikt over verfijnde componentenrangschikking en rationele via-lay-out, die voldoen aan geminiaturiseerde assemblagevereisten en een stabiele elektrische signaaluitvoer leveren voor compacte commerciële RF functionele modules.

Introductie F4BME Hoogfrequente Substraat

F4BME-serie laminaten zijn premium composiet diëlektrische materialen, vervaardigd door nauwkeurige materiaalverhoudingen en laminering van glasdoek, PTFE-hars en PTFE-film lagen volgens hoge normen. Vergeleken met traditionele F4B-substraten, biedt deze verbeterde materiaalserie een breder instelbaar diëlektrische constante bereik, lagere signaalverzwakking, hogere isolatieweerstand en stabielere elektrische prestaties. Het dient als een hoogbetrouwbaar alternatief voor geïmporteerde equivalente hoogfrequente diëlektrische materialen voor commerciële RF PCB-productie.

F4BME Serie Kernkenmerken

Op maat gemaakt met aangepaste diëlektrische formuleringen en volwassen productietechnieken, leveren F4BME composiet laminaten uitgebreide hoogfrequente prestaties en uitstekende kostenefficiëntie, volledig aanpasbaar aan grootschalige commerciële productie scenario's:

Volledig aanpasbare diëlektrische constante, met optionele DK-waarden variërend van 2,17 tot 3,0 om te voldoen aan diverse circuitontwerpspecificaties

Lage diëlektrische verlies eigenschap minimaliseert signaalenergieverzwakking tijdens hoogfrequente signaaloverdracht

Wordt standaard geleverd met RTF koperfolie, wat superieure PIM-prestaties levert voor hooggevoelige radiofrequentie-toepassingsscenario's

Ondersteunt gediversifieerde dimensionale aanpassing, waardoor flexibele formaat aanpassing en effectieve totale kostenbeheersing mogelijk is

Beschikt over uitstekende stralingsbestendigheid en lage ontgassingseigenschappen, wat zorgt voor stabiele werking in complexe en zware werkomgevingen

Beschikt over hoge commerciële volwassenheid en compatibiliteit met massaproductie, wat opmerkelijke kostenprestaties levert voor batchproductie

Typische Toepassingen

Dankzij afstemmbare diëlektrische parameters, lage-verlies transmissiekenmerken en hoge kosteneffectiviteit, worden F4BME220 PCB's veelvuldig ingezet in commerciële hoogfrequente radiofrequentiehardware en draadloze communicatie-infrastructuursystemen:

• Commerciële radiofrequentie signaalverwerking en radar detectiesystemen
• Hoogfrequente fase-afstemmingsmodules en RF passieve elektronische componenten
• RF-vermogensverdeling, signaalkoppeling en signaalsynthese-eenheden
• Antenne signaalvoedingssystemen en phased array antenne-arrays
• Satellietcommunicatie-eindapparaten en commerciële mobiele basisstationantennes

Kwaliteits- & Servicegarantie

Alle F4BME220 ultradunne hoogfrequente PCB's worden vervaardigd in volledige naleving van IPC-Klasse-2 industriële kwaliteitsspecificaties. Vervaardigd op basis van standaard Gerber RS-274-X gegevens, behouden deze printplaten een strenge dimensionale nauwkeurigheid en consistente elektrische reproduceerbaarheid, conform de formele batchproductiecriteria voor hoogfrequente commerciële toepassingen. Elke afgewerkte eenheid ondergaat een volledige elektrische prestatieverificatie voor verzending om nul functionele defecten en stabiele batch-tot-batch consistentie te garanderen. Met wereldwijde leveringsmogelijkheden en gestandaardiseerde technische ondersteuning, leveren deze low-loss PCB-oplossingen betrouwbare, herhaalbare prestaties voor commerciële RF-fabricage en draadloze communicatie-infrastructuurprojecten op wereldwijde markten.
