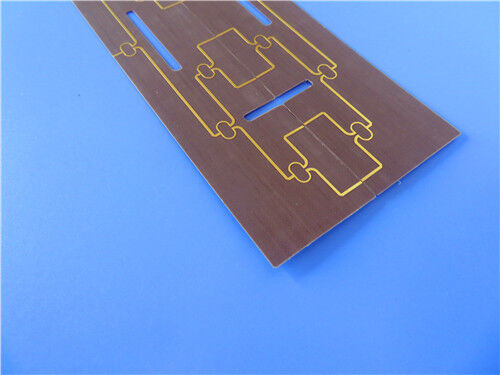

2-laag F4BTMS300 PCB 5mil High Frequency Substrate ENIG Finish

Dit 2-laag rigide F4BTMS300 PCB is een ultra dunne, zeer betrouwbare, hoogfrequente circuitoplossing die is ontworpen voor rigoureuze ruimtevaart-, militaire radar- en satellietcommunicatiescenario's.Met behulp van geüpgraded F4BTMS300 met keramiek gevulde PTFE-composite-substraatHet plaatje heeft een ultra-lage elektromagnetische verliezen en een uitzonderlijke dimensionale stabiliteit onder complexe bedrijfsomstandigheden.4 ml) buitengewicht koper, uitgerust met een hoogwaardige ENIG-oppervlakteafwerking om een stabiele elektrische geleidbaarheid en een langdurige corrosievermogen te garanderen.met een vermogen van niet meer dan 50 W,Elk PCB wordt vervaardigd volgens de IPC-Klasse-2-normen en gebaseerd op de standaard Gerber RS-274-X-bestanden.met toegankelijke wereldwijde leveringen voor high-end industriële en ruimtevaarttoepassingen.

PCB-specificatie

Met een symmetrische en compacte 2-laag rigide stapel biedt dit ultradun PCB een consistente elektrische prestatie en uitstekende structurele vlakheid voor signaaloverdracht met hoge frequentie.De geoptimaliseerde gelaagde structuur elimineert de interne spanningsonbalans tijdens de productie en het gebruik, die een hoge productieopbrengst en langdurige operationele stabiliteit voor precisie-RF- en luchtvaartcircuits ondersteunt.

PCB-stapelstructuur:

PCB-statistieken

Deze precieze F4BTMS300 hoogfrequente PCB heeft een geoptimaliseerde componentenopstelling en een rationele distributie, volledig aangepast aan de vereisten voor compacte assemblage en levert stabiele,met een vermogen van niet meer dan 50 W.

F4BTMS300 Inleiding tot hoogfrequente substraten

F4BTMS300 is een verbeterde iteratie van de conventionele F4BTM-substraatserie, verfijnd door middel van geoptimaliseerde materiaalformulering en geavanceerde productietechnieken.Dit composietmateriaal bevat nano-ceramische vulstoffen met een hoog gehalte en ultrafijne glasvezelstof gemengd met PTFE-harsDeze structurele optimalisatie vermindert het dielectriciteitsverlies aanzienlijk.verbetert de algehele dimensionale uniformiteit, verlaagt de X/Y/Z-as anisotropie en breidt het effectieve werkfrequentiebereik uit, terwijl de inherente elektrische sterkte wordt verhoogd.

Het substraat vertoont uitstekende thermische geleidbaarheid, stabiele dielectrische temperatuurkenmerken en een zeer lage thermische expansieprestatie.het handhaven van stabiele elektrische en structurele eigenschappen bij extreme temperatuurschommelingenHet neemt RTF-koperfolie met een lage ruwheid als standaardconfiguratie aan, waardoor het verlies van hoogfrequente geleiders effectief wordt verminderd, terwijl de robuustheid van de schil betrouwbaar blijft.Compatibel met laminatieprocessen op basis van koper en aluminium, F4BTMS300 dient als een zeer betrouwbaar aerospace-grade alternatief voor geïmporteerde hoogfrequente substraten, ideaal voor militaire, luchtvaart en satellietcommunicatie circuits fabricage.

F4BTMS300 Kernelektrische en thermische kenmerken

F4BTMS-materiaalVoordelen

De traditionele prestatiesFR4en gewone PTFE-substraten, hebben F4BTMS300-PCB's verbeterde materiaal eigenschappen en veelzijdige procescompatibiliteit, ideaal voor rigoureuze hoge precisie,industriële en ruimtevaarttoepassingen met hoge frequentie:

Laag hoogfrequentieverlies: nano-ceramische composietstructuur vermindert de signaaldemping voor een stabiele transmissie over 10~20 GHz

Betrouwbare thermische stabiliteit: geoptimaliseerde CTE- en DK-temperatuurcoëfficiënt vermijdt verschuiving van elektrische prestaties bij thermische cyclus

Minimaal verlies van geleiders: gecombineerd met RTF-koperfolie met een lage ruwheid om verlies door huideffect te verminderen en de efficiëntie van het circuit te verhogen

Sterke milieustabiliteit: Ultralage vochtopname zorgt voor een stabiele prestatie bij schommelende temperatuur en vochtigheid

Lage structurele anisotropie: evenwichtige fysische eigenschappen voorkomen vervorming en verbeteren de betrouwbaarheid van de werking op lange termijn

Breed proces aanpassingsvermogen: compatibel met bekleding op basis van koper en aluminium voor verschillende hoogvermogende warmteafvoercircuits

Typische toepassingen

F4BTMS300-PCB's worden op grote schaal toegepast in de luxe lucht- en ruimtevaartindustrie, omdat ze een zeer laag dielectriciteitsverlies, uitzonderlijke aanpassingsvermogen voor het milieu en stabiele elektrische prestaties met hoge frequentie hebben.militaire defensie- en precisie-RF-microgolfsystemen:

• Ruimtevaartapparatuur, ruimtesystemen en elektronische toestellen in de cabine
• Hoogprecisie micro- en RF-circuitsystemen
• Militaire radar- en hoogprecisie-detectie-radarapparatuur
• componenten van RF-voedingsnetwerken en signaalverwerkingsmodules
• Fase-gevoelige antennes en antennesystemen met een fasearray
• Commerciële en militaire satellietcommunicatieapparatuur
