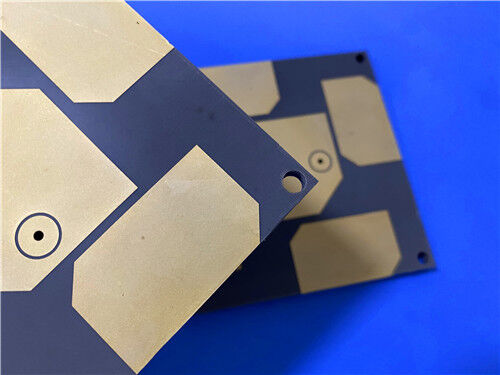

Deze 2-laag rigide F4BM245 hoogfrequente PCB is een kosteneffectieve, laag verzwakte schakeloplossing die is ontworpen voor commerciële radiofrequentie-hardware en draadloze communicatie-infrastructuur.Aanpassing van een verbeterde met glasvezel versterkte PTFE-composite dielektrischeDit bord biedt een geoptimaliseerde dielectrische consistentie en een minimale signaalverdunning in vergelijking met conventionele F4B245-klasse-substraten.6 mm einddikte en 1 oz buitenlaag van koperHet is ontworpen met 4/5 millimeter fijne lijncapaciteit en 0,3 mm micro-gatnauwkeurigheid.het plaatje heeft een niet-blind-via-structuur met volledig blootgesteld koper zonder soldeermasker of zijderappen. Geproduceerd volgens de eisen van IPC-Klasse 2 en gebaseerd op de standaard Gerber RS-274-X-fabricagegevens, ondergaat elk eindproduct voor levering 100% elektrische testen,met wereldwijde dekking voor schaalbare RF-communicatie.
PCB-specificatie
| Specificatie |
Detail |
| Basismateriaal |
F4BM245 met glasvezel versterkt PTFE-composit substraat |
| Aantal lagen |
2 lagen (stijf PCB) |
| Afgewerkte plaatdikte |
0.6mm |
| Afmetingen van het bord |
100 mm x 80 mm (1 PCS), tolerantie +/-0,15 mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) buitenste lagen |
| Via de dikte van de bekleding |
20 μm |
| Minimaal spoor/ruimte |
4/5 ml |
| Minimale grootte van het gat |
0.3 mm |
| Blinde weg |
Geen |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Zilkscherm |
Geen zijderappen boven en onder |
| Soldeermasker |
Geen bovenste en onderste soldeermasker |
| Kwaliteitsnorm |
IPC-klasse 2 |
| Testproces |
100% elektrische test vóór verzending |
| Artwork-formaat |
Gerber RS-274-X |
| Beschikbaarheid |
Wereldwijde verzending en technische ondersteuning |
PCB-stapelstructuur
Deze symmetrische twee-laag rigide stapelbalans mechanische structurele uniformiteit en elektrische parameter consistentie,het leveren van een stabiele signaaltransmissieprestatie en uitstekende productie-herhaalbaarheid voor algemene RF-circuithardware.
| Stack-up laag |
Specificaties |
| Koperlaag 1 |
35 μm ED-koperfolie |
| F4BM245 Substraatkern |
20 mil (0.508 mm) glasvezel & PTFE composiet dielectrische kern |
| Koperlaag 2 |
35 μm ED-koperfolie |
PCB-statistieken
Dit F4BM245 hoogfrequente circuit board heeft een gestroomlijnde componenten lay-out en rationele via distributie,een compacte samenstelling en een stabiele elektrische signaaluitgang ondersteunen voor reguliere draadloze en RF functionele modules.
| Statistische post |
Hoeveelheid |
| Totale componenten |
24 |
| Totaal Pads |
36 |
| Door de gaten gedraaide pads |
21 |
| Top SMT Pads |
15 |
| Onderste SMT-pads |
0 |
| Vias Hoeveelheid |
28 |
| Nettohoeveelheid |
2 |

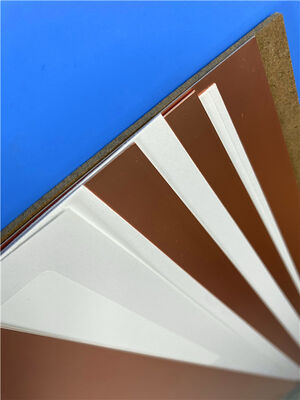

F4BM245 Inleiding tot hoogfrequente substraat
F4BM245 is een door glasvezelversterkt PTFE-dielectrisch laminaat van commerciële kwaliteit, geproduceerd door kalibreerde materiaalproportionering en hoge precisie laminaat van glasvezelstof,PTFE-hars en polymeerfolielagenHet biedt uitgebreide elektrische upgrades ten opzichte van traditionele F4B245-substraten, met een lagere signaalafzwakking, verbeterde isolatieweerstand en verbeterde operationele stabiliteit.als levensvatbaar alternatief voor geïmporteerde commerciële hoogfrequente dielectrische materialen.
F4BM245 heeft dezelfde dielectrische samenstelling als F4BME245 maar verschilt in de koperen folieconfiguratie.F4BM245 richt zich op conventionele RF-toepassingsscenario's die geen strikte onderdrukking van PIM vereisenDoor de mengverhouding van PTFE-hars en glasvezelvuller af te stemmen, bereikt het materiaal een nauwkeurige dielektrische constante kalibratie, evenwichtige lage verlieskenmerken en verbeterde dimensionale stabiliteit.Een matig verhoogd glasvezelgehalte versterkt de structurele stijfheid en de temperatuurtolerantie bij verwaarloosbare dielectrische verliesvariaties.flexibele prestatieaanpassingen voor gediversifieerde hoogfrequente schakelingen mogelijk maken.
F4BM245 Kernelektrische en thermische kenmerken
| Prestatieparameter |
Specificatie en beschrijving |
| Dielektrische constante (Dk) |
2.45 bij 10 GHz, met stabiele dielectrische prestaties voor commerciële RF-signaalverwerking |
| Dissipatiefactor (Df) |
0.0012 bij 10 GHz, waarbij minimale signaalafzwakking wordt gewaarborgd voor draadloze hoogfrequente transmissie |
| Coëfficiënt van thermische uitbreiding (CTE) |
X-as: 20 ppm/°C; Y-as: 25 ppm/°C; Z-as: 187 ppm/°C (-55°C tot 288°C) |
| Thermische coëfficiënt van Dk |
-120 ppm/°C (-55°C tot 150°C), stabilisatie van elektrische parameters onder fluctuerende omgevingstemperaturen |
| Vochtopname |
≤ 0,08%, waarbij de elektrische prestaties in vochtige werkomgevingen constant blijven |
| Brandbaarheidsklasse |
UL-94 V0, die voldoet aan universele veiligheidscriteria voor commerciële elektronische hardware |
Typische toepassingen
De F4BM245-circuitboards hebben een lage dielektrische verzwakking, stabiele temperatuurkenmerken en een kosteneffectieve fabricage en worden veel gebruikt in commerciële radiofrequentie-hardware.draadloze infrastructuur en hoogfrequente signaalverwerkingssystemen:
- Algemene RF-signaalverwerkings- en radarwaarnemingsapparatuur
- Hoogfrequente faseafstemmingscomponenten
- Modules voor de distributie van RF-energie, signaalcouplage en signaalsynthese
- Antennenvoedernet en signaaltransmissie-assemblages
- Fase-instelbare antennesystemen en antennesystemen voor een gefasseerde array
- Hardware voor satellietcommunicatieterminals
- Macro- en micro-basistationsystemen voor cellulaire communicatie
Kwaliteit en service garantie
Alle F4BM245 hoogfrequente circuitboards worden vervaardigd in volledige overeenstemming met de IPC-klasse 2 industriële kwaliteitsnormen.de circuits behouden een nauwkeurige dimensionale nauwkeurigheid en een stabiele elektrische reproduceerbaarheid, die voldoen aan de strenge fabricagevereisten voor commerciële toepassingen op hoogfrequente schakelingen.Elke eindunit ondergaat vóór levering een uitgebreide elektrische prestatietest om te zorgen voor nul functionele defecten en consistente batch betrouwbaarheidDeze oplossingen bieden een stabiel, efficiënt en efficiënt circuit met een laag verlies.hoge betrouwbaarheid van de prestaties voor commerciële RF-productie en draadloze communicatie-infrastructuurprojecten over de hele wereld.
