Flexibele Gedrukte Kring FPC op Polyimide met 90ohm-Gecontroleerde Impedantie

Flexibele Gedrukte Kring FPC op Polyimide met 90ohm-Gecontroleerde Impedantie

MOQ: 1pcs
Prijs: USD9.99-99.99
Standaardverpakking: Vacuümbags+cartons
Leveringstermijn: 8-9 werkdagen
Betalingswijze: T/T
Toeleveringskapaciteit: 5000pcs per maand
Gedetailleerde informatie
Plaats van herkomst
China
Merknaam
Bicheng
Certificering
UL, ISO9001, IATF16949
Modelnummer
OIC-262.V1.0
Grondstof:
BOVENKANT Fr-4 Steffener 0.8mm
Laagtelling:
2 laag
PCB-dikte:
0.2mm
PCB-grootte:
196 X 35mm = PCs 1
Coverlay:
Geel
Silkscreen:
N/A
Kopergewicht:
1oz
De oppervlakte eindigt:
Onderdompelingsgoud
Markeren:

Flexibele PCB van de onderdompelings Gouden Douane

,

FR4 Flexibele PCB van de verstevigerdouane

Productbeschrijving

Flexibele Gedrukte Kring FPC op Polyimide met 90ohm-Gecontroleerde Impedantie

(De Flexibele gedrukte kringen zijn naar maat gemaakte producten, het getoonde beeld en de parameters zijn enkel voor verwijzing)

Algemene beschrijving

Dit is een type van flexibele die PCB op polyimide wordt voortgebouwd het 76 micronsubstraat met 90 die ohmimpedantie op 0.15mm/0.3mm wordt gecontroleerd en hiaat voor de toepassing van USB-Schakelaar volgt. Het is standaard 0,20 mm dik met geel (coverlay) soldeerselmasker aan beide kanten en het onderdompelingsgoud is op stootkussens. Fr-4 aangezien de versteviger op het hoofd en de staart is. De grondstof wordt gebruikt van Shengyi, buigt de volledige raad die 1 leveren omhoog per paneel. Zij worden vervaardigd per IPC 6012 Klasse 2 gebruikend verstrekte Gerber-gegevens. Elke 25 stukken worden ingepakt voor verzending.

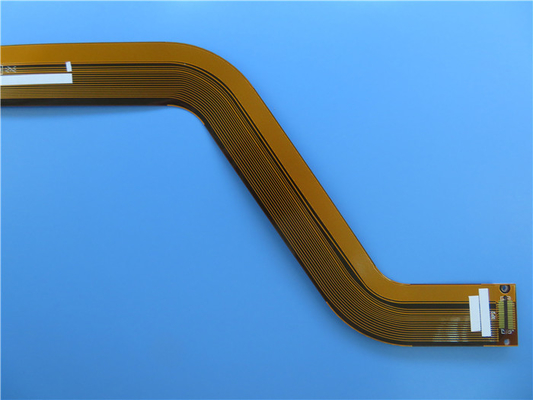

Flexibele Gedrukte Kring FPC op Polyimide met 90ohm-Gecontroleerde Impedantie 0

Parameter en gegevensblad

PCB-Grootte: 196 X 35mm = PCs 1
Aantal Lagen 2 lagen
Raadstype Flexbilepcb
Raadsdikte 0.2mm +/-10%
Opeenstapeling BOVENKANT Fr-4 Steffener 0.8mm
Pi coverlay 0.025mm
Koperbovenkant 0.035mm eindigt
Polyimidesubstraat 0.076mm
Koperbovenkant 0.035mm eindigt
Pi coverlay 0.025mm
Raads Materiële Leverancier Shengyi
Tgwaarde van Raadsmateriaal 60℃
PTH-de dikte van Cu um 20
Binneniayer-Cu thicknes N/A
De dikte van oppervlaktecu um 35 (1oz)
Coverlaykleur Geel
Aantal van Coverlay 2
Dikte van Coverlay um 25
Versteviger Fr-4 0.8mm
Type van Silkscreen-Inkt N/A
Leverancier van Silkscreen N/A
Kleur van Silkscreen N/A
Aantal van Silkscreen N/A
Minimum via (mm) 0,3
Minimumspoor (mil) 5.90
Minimumgap (mil) 11.8
De oppervlakte eindigt Onderdompelingsgoud
Vereiste RoHS Ja
Famability 94-V0
Thermische Schoktest Pas, -25℃±125℃, 1000 cycli.
Thermische Spanning Pas, 300±5℃, 10 seconden, 3 cycli. Geen losmaking, geen het verschroeien.
Functie 100% pas elektrotest
Vakmanschap Naleving van ipc-a-600H & ipc-6013C Klasse 2
Type van te leveren kunstwerk e-maildossier, Gerber rs-274-X, PCBDOC enz.
De dienstgebied Wereldwijd, globaal.

Flexibele Gedrukte Kring FPC op Polyimide met 90ohm-Gecontroleerde Impedantie 1

Eigenschappen en voordelen

Uitstekende flexibiliteit;

Het verminderen van het volume;

Gewichtsvermindering;

Consistentie van assemblage;

Verhoogde betrouwbaarheid;

De krachtige PCB-mogelijkheden steunen uw onderzoek en ontwikkeling, verkoop en marketing;

Levering op tijd met hoger dan 98%-op-tijd-leveringstarief;

Team met hartstocht, discipline, verantwoordelijkheid en eerlijkheid;

Geen minimumordehoeveelheid. 1 stuk is beschikbaar;

Toepassingen

Flexibele vlakke kabel, Industriële het controlemechanisme zachte raad van de controletemperatuur, medische apparatuurcontrolemechanisme, automobiele GPS-navigatie flex raad, flex raad van het tablettoetsenbord, vertoning backlight

1.5 kies gebeëindigde (lijn) impedantie, Differentiële impedantie uit

Definitie van Kenmerkende Impedantie

Bij een bepaalde frequentie, met betrekking tot een verwijzingslaag, wordt de weerstand van zijn signalen met hoge frekwentie of elektromagnetische golven tijdens transmissie genoemd de kenmerkende impedantie, die de vectoroptelling van elektroimpedantie, aanleidinggevende reactantie, capacitieve weerstandsweerstand is.

De classificatie van kenmerkende impedantie

De gemeenschappelijke kenmerkende impedantie is verdeeld in: (1) kies gebeëindigde (lijn) impedantie uit; (2) differentiële impedantie en (3) coplanaire impedantie, enz.

De enige gebeëindigde impedantie verwijst naar de gemeten impedantie van één enkele signaallijn. De differentiële die impedantie verwijst naar de impedantie tussen de twee transmissielijnen met gelijkwaardige breedte en het uit elkaar plaatsen in differentiële aandrijving wordt gemeten. De coplanaire impedantie verwijst naar de gemeten impedantie wanneer de signaallijn tussen zijn omringende GND/VCC overbrengt (de ruimte tussen de signaallijn aan GND/VCC aan beide kanten is gelijk).

Flexibele Gedrukte Kring FPC op Polyimide met 90ohm-Gecontroleerde Impedantie 2

De Bepalende die Voorwaarde voor Impedantiecontrole wordt vereist

Wanneer het signaal in de PCB-leider wordt overgebracht, als de lengte van leider aan 1/7 van de signaalgolflengte dicht is, dan wordt de leider op dit ogenblik een lijn van de signaaltransmissie, worden de andere algemene lijnen van de signaaltransmissie vereist om met impedantiecontrole worden gedaan. Of het wordt vereist om de impedantie in PCB-productie te controleren is gebaseerd op de eis van de klant, als de klant vereist dat een bepaalde behoefte van de lijnbreedte om met impedantiecontrole worden gedaan, het wordt vereist om de impedantie van de lijnbreedte in productie te controleren. Drie basiselementen van impedantiegelijke zijn de outputimpedantie (de originele actieve delen), de kenmerkende impedantie (signaallijn), de inputimpedantie (passieve delen) (PCB-raad)

Meer Impedantie controleerde Flexibele Kring (FPC)

Flexibele Gedrukte Kring FPC op Polyimide met 90ohm-Gecontroleerde Impedantie 3

Flexibele Gedrukte Kring FPC op Polyimide met 90ohm-Gecontroleerde Impedantie 4
