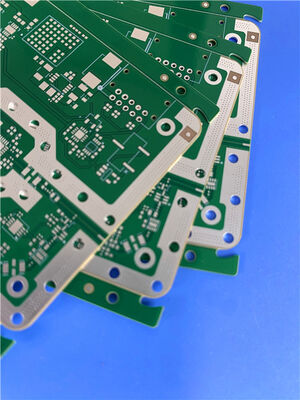

6-laags MT77 PCB Ultra Low Loss harspluggen Blind Vias Circuit

Dit 6-laag MT77 Astra PCB is een premium ultra-laagverlies hoogfrequente printplaat ontworpen voor hoge precisie RF en microgolf toepassingen.MT77 Astra kernlaminaat van 127 mm en gemonteerde MT77 Astra prepregDeze op maat gemaakte hoogfrequente PCB levert een afgewerkte plaatdikte van 0,994 mm.5 oz binnenste koperlagen voor fijne lijn routing en 1 oz buitenste koperlagen voor stabiele hoogfrequente signaaloverdracht.

Met onderdompeling zilveren oppervlak afwerking, groene soldeermasker, en witte zijde,Deze automotive-grade RF PCB neemt geavanceerde industriële processen, waaronder G12 hars plugging met volledige galvanisering vullen en aangepaste L1-L2Volledig compatibel met FR-4 fabricage workflow, HDI lay-out en VIPPO ontwerp, de MT77 Astra 6-laag PCB heeft ultra-lage 0.0017 Df-verlies en hoge temperatuur stabiele prestaties DkAls kosteneffectief alternatief voor dure PTFE-microgolfsubstraten wordt het veel gebruikt voor automobielradars, langeafstandsantennes en commerciële microgolfcommunicatieapparaten.gecertificeerd met UL E41625 en RoHS-naleving.

Wat is MT77 Astra?

MT77 Astra is een professioneel thermoset hoogfrequente laminaat op maat gemaakt voor moderne commerciële RF, microgolf en automotive radar PCB ontwerpen.Dit hoogwaardige substraat behoudt een extreem stabiele dielectrische constante (Dk) over een breed temperatuurbereik van -40 °C tot +140 °C en ondersteunt een W-band hoogfrequente werkingIn tegenstelling tot conventionele PCB-materialen met hoge verliezen elimineert MT77 Astra elektrische parameterverschuiving onder extreme thermische en frequentieveranderingen.het garanderen van een consistente en betrouwbare uitslag in complexe werkomgevingen.

Met een ultralage dissipatiefactor van Df=0.0017, MT77 Astra minimaliseert effectief signaalverdunning en transmissieverlies bij hoge frequentie, waardoor elektrische prestaties op microgolfniveau worden geleverd tegen een veel lagere productiekosten dan PTFE-materialen.Dit hoogfrequente laminaat is uitstekend vervaardigbaar, volledige FR-4-procescompatibiliteit, superieure dimensionale stabiliteit en aanpassingsvermogen voor multi-laminatie. Ondersteuning van HDI-miniaturisatie, interconnectie met elke laag en VIPPO-structurele ontwerp,MT77 Astra is volledig loodvrij, UL gecertificeerd en RoHS compliant, ideaal voor de massaproductie van high-end RF elektronische producten.

MT77 Astra PCB kenmerken

MT77 Astra PCB-verwerking en productie Voordelen

In vergelijking met traditionele hoogfrequente substraten combineert het MT77 Astra PCB-materiaal uitstekende elektrische prestaties en uitstekende massaproductiegebruikbaarheid.HDI meerlagig PCBvervaardiging met een hoger rendement en lagere kosten:

Volledige FR-4-procescompatibiliteit: geen speciale apparatuur vereist; volledig aanpasbaar aan standaard FR-4-productielijnen,effectief verlagen van de technische drempelwaarden en de productiekosten voor de productie van hoogfrequente PCB's

High-Efficiency Lamination Performance: beschikt over korte lamineercycli, ondersteunt herhaalde multi-lamineerprocessen,en zorgt voor een uitstekende harsstroom en vulwerking voor complexe meerlagige structuren

Vergemakkelijkt bewerkingswerk: vermindert slijtage van de boorstukken tijdens het bewerken van de gaten en elimineert plasma-afzuiveringsprocedures, waardoor de productie-efficiëntie en de opbrengst van het eindproduct aanzienlijk worden verbeterd

Superieure dimensionale stabiliteit: behoudt na herhaalde thermische cycli een stabiele vlakheid van het bord en een precieze dimensionale tolerantie, waardoor vervorming van het bord en defecten bij laagvervorming worden vermeden

Geavanceerde ontwerpcompatibiliteit: volledig compatibel met elke laag interconnectie, HDI miniaturisatie technologie en VIPPO ontwerp, ondersteunt high-density compact high-frequency PCB-layout

6 Layer MT77 Astra PCB Volledige specificaties

6-laag MT77 Astra PCB-stack-up structuur

MT77 Technische specificaties van Astra-materiaal

Persoonlijke PCB-service en kwaliteitsborging

Artwork-formaat:We ondersteunen standaard Gerber RS-274-X-ontwerpbestanden voor maatwerk MT77 Astra high-frequency PCB-fabricage, waardoor precieze en herhaalbare fabricage-resultaten worden gewaarborgd voor alle RF- en microgolfcircuitprojecten.

Strikte kwaliteitscontrole:Alle MT77 Astra 6-laag PCB's voldoen aan de IPC-klasse-2-normen.Elke afgewerkte plaat ondergaat vóór verzending 100% elektrische tests om open/korte gebreken te elimineren en een stabiele consistentie van de partij te garanderen.

Wereldwijde service:We bieden one-stop gepersonaliseerde pcb-oplossingen, inclusief professioneel technisch advies, gepersonaliseerde offerte en wereldwijde verzending voor alle pcb-orders.

MT72-proefproject

• Automobiele radarsystemen
• Antennen voor communicatie op lange afstand
• RF- en microgolfcircuitmodules
• Elektronica voor voertuigen met hoge frequentie
• Hoogfrequente apparaten in de W-band

Conclusies

Dit 6 laag MT77 Astra Ultra-Low Loss RF PCB is een high-performance microwave-grade circuit board geoptimaliseerd voor automotive radar en high-frequency communicatie apparaten.met een uiterst lage afvoerfactor van 0.0017Het is uitgerust met G12-harsproppen en is in staat om de RF-prestaties van PTFE-niveaus te verbeteren.Precision blind via structuur en hybride koperdikte, is dit gecertificeerde hoogfrequente PCB de ideale kosteneffectieve vervanging voor geïmporteerde microgolfsubstraten, geschikt voor de massaproductie van high-end automotive radar,elektronische producten voor langeafstandsantenne en precisie-microgolf.
