RO4350B 2.1mm Multi de Kringsraad van Laagpcb 1oz rf

RO4350B 2.1mm Multi Layer PCB 1oz RF Circuit Board
RO4350B 2.1mm Multi Layer PCB 1oz RF Circuit Board RO4350B 2.1mm Multi Layer PCB 1oz RF Circuit Board

Grote Afbeelding :  RO4350B 2.1mm Multi de Kringsraad van Laagpcb 1oz rf

Productdetails:
Plaats van herkomst: China
Merknaam: Bicheng
Certificering: UL, ISO9001, IATF16949
Modelnummer: OIC-066.V1.0
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1PCS
Prijs: USD9.99-99.99
Verpakking Details: Vacuümbags+cartons
Levertijd: 8-9 werkdagen
Betalingscondities: T/T
Levering vermogen: 5000pcs per maand
Gedetailleerde productomschrijving
Grondstof: RO4350B
Hoog licht:

1oz multilaagpcb

,

2.1mm Multilaagpcb

,

1oz rf-Kringsraad

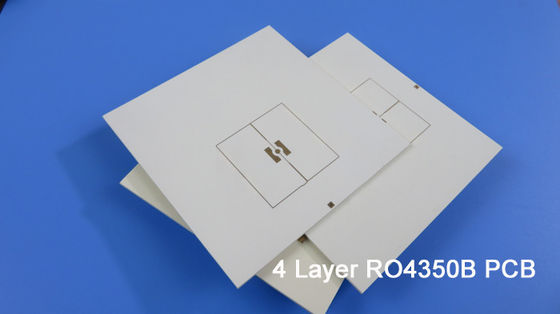

4 de Raad van de laagrf Kring op Rogers 60mil RO4350B en 10mil RO4350B met Achterboor voor UHFkoppeling



Deze 4 lagenrf PCB wordt voortgebouwd op 60mil RO4350B en 10mil RO4350B voor de toepassing van UHFkoppeling. Bekijk de opeenstapeling.



RO4350B 2.1mm Multi de Kringsraad van Laagpcb 1oz rf 0



De grondstoffen zijn de kern van 60mil RO4350B en de kern van 10mil RO4350B plus 4mil RO4450F prepreg. Er is (1oz) dik koper 35 μm op elke laag met definitieve hoogte 2.1mm. De stootkussens zijn geplateerd onderdompelingsgoud. Daar wordt terug geboord via van 10mil-kern. De achterboring kan lawaaiinterferentie verminderen en signaalintegriteit verbeteren. Het gebruiken van achterboring verminderde met succes de moeilijkheid van PCB-vervaardiging en vermeed het gebruik van begraven /blind via.



RO4350B 2.1mm Multi de Kringsraad van Laagpcb 1oz rf 1



Eigenschappen en voordelen

1) RO4350B stelt een stabiele diëlektrische constante over een breed frequentiegebied tentoon;

2) RO4350B maakt tot het een ideaal substraat voor breedbandtoepassingen;

3) Levering op tijd hoger dan 98%-op-tijd-leveringstarief;

4) Het concentreren zich op kleine partijen en middelgrote volumeproductie;

5) Strikte WIP-inspectie en controle evenals het werk instructie;



Toepassingen

Antenne, Interferentiefilter, de Correcte inductie van de controleschakelaar, Boomstamversterker



PCB-GROOTTE 91 x 98mm=1PCS
RAADStype
Aantal Lagen Multilayer PCB, 4 Lagenpcb
De oppervlakte zet Componenten op JA
Door Gatencomponenten JA
LAAGopeenstapeling koper - 35um laag van +plate (van 1oz) de HOOGSTE
RO4350B 60 mil
koper - MidLayer 1
RO4450F 4 mil
koper - MidLayer 2
RO4350B 10 mil
koper - 35um (1oz) de Laag van +plate BOT
TECHNOLOGIE
Minimumspoor en Ruimte: 10mil/10mil
Minimum/Maximumgaten: 0.3/3.21mm
Aantal Verschillende Gaten: 5
Aantal Boorgaten: 1680
Aantal Gemalen Groeven: 1
Aantal Interne Knipsels: 1
Impedantiecontrole nr
RAADSmateriaal
Glas Epoxy: Rogers RO4350B (kern 10mil, DK=3.48) & RO4450B (pp 4mil DK=3.54)
Definitieve externe folie: 1.5oz
Definitieve interne folie: 1oz
Definitieve hoogte van PCB: 2.1mm ±10%
PLATEREN EN DEKLAAG
De oppervlakte eindigt Onderdompelings Gouden (nikkel 71,1%) 2µ“ over 100µ“
Het soldeerselmasker is van toepassing: Bovenkant en Bodemlaag
De Kleur van het soldeerselmasker: N/A
Het Type van soldeerselmasker: N/A
CONTOUR/CUTTING Het verpletteren
Het MERKEN
Kant van Componentenlegende N/A
Kleur van Componentenlegende N/A
Fabrikant Name of Embleem: N/A
VIA Geplateerd door Gat (PTH), via open
FLAMIBILITY CLASSIFICATIE De Goedkeuring min. van UL 94-V0.
AFMETINGStolerantie
Overzichtsdimensie: 0,0059“ (0.15mm)
Raadsplateren: 0,0030“ (0.076mm)
Boortolerantie: 0,002“ (0.05mm)
TEST 100% elektrotest vroegere verzending
TYPE VAN TE LEVEREN KUNSTWERK e-maildossier, Gerber rs-274-X, PCBDOC enz.
DE DIENSTgebied Wereldwijd, globaal.



RO4350B 2.1mm Multi de Kringsraad van Laagpcb 1oz rf 2
