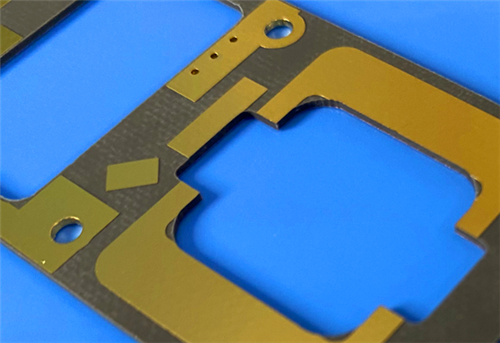

Deze op maat gemaakte 2 laag rigide hoogfrequente PCB maakt gebruik van RogersNT1vervaardigingPTFE-composite versterkt met glasmicrofiber, ontworpen voor toepassingen op millimetergolven met zeer lage verliezen en voor hoge precisie RF/microgolfcircuits.Het is voorzien van onderdompeling goud oppervlak afwerking zonder zijscherm of soldeer masker aan beide zijdenElke eindunit wordt voor verzending 100% elektrisch getest om een stabiele, betrouwbare en consistente elektrische prestatie te leveren.
PCB-specificatie
| Parameter item |
Specificatie |
| Basismateriaal |
Rogers RT/duroid 5880 glasmicrofiber versterkt PTFE composietlaminaat |
| Aantal lagen |
2-laag rigide PCB's |
| Afmetingen van het bord |
102 mm × 65 mm (1 stuk), tolerantie: ±0,15 mm |
| Minimaal spoor / ruimte |
4 ml / 6 ml |
| Minimale grootte van het mechanische gat |
0.35mm |
| Via type |
Exclusief ontwerp van doorlopende vias zonder blinde vias |
| Afgewerkte plaatdikte |
0.85mm |
| Afgesloten kopergewicht |
1 oz (1,4 ml) voor alle lagen |
| Via de dikte van de bekleding |
20 μm |
| Oppervlakte afwerking |
Onderdompelingsgoud |
| Silkscreenlaag |
Zuiverschermvrij op zowel bovenaf als onderoppervlak |
| Soldeermaskerlaag |
Volledig losmaskervrij aan beide zijden |
| Kwaliteitscontrole |
100% volledige elektrische inspectie vóór levering |
PCB-laagstapelstructuur
| Naam van de laag |
Specificatie |
| Koperlaag 1 (bovenlaag) |
35 μm afgewerkte koperdikte |
| Dielectrische kern |
Rogers RT/duroïde 5880 substraat, dikte 0,787 mm (31 mil) |
| Koperlaag 2 (onderlaag) |
35 μm afgewerkte koperdikte |
Kunstwerk en kwaliteitsnormen
Artwork-formaat: Gemaakt met standaard Gerber RS-274-X-bestanden om nauwkeurige schakelpatronen en volledige productie-compatibiliteit te garanderen.
Kwaliteitsstandaard: alle fabricage- en inspectieprocedures voldoen strikt aan de IPC-klasse-2-normen.het leveren van stabiele elektrische prestaties en uitstekende duurzaamheid op lange termijn voor commerciële en industriële inzet.
Diensten: Wereldwijde verzenddiensten zijn beschikbaar om een stabiele en betrouwbare productvoorziening te bieden voor wereldwijde PCB-projecten met hoge frequentie.
NT1 verpakking NT1 verpakking

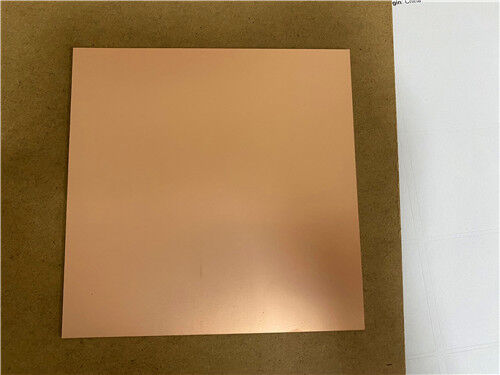

RT/duroid 5880 is een hoogwaardig glasmicrofiberversterkt PTFE-composite ontworpen voor toepassingen op microstrip- en stripline-circuits van hoge precisie.De willekeurige structuur van de microfiber zorgt voor een uitstekende dielectrische constante uniformiteit in het hele substraatHet materiaal behoudt een stabiele dielektrische prestatie in een breed frequentiebereik met een zeer lage dissipatiefactor.een consistente signaaloverdracht met een laag verlies voor Ku-band- en hogere millimetergolffrequentie-toepassingen.
Kernmateriaal kenmerken en functionele voordelen
Ultra-lage elektrische verliezen: levert minimale signaalafzwakking tussen versterkte PTFE-substraten, waardoor signaaloverdracht met een hoge nauwkeurigheid mogelijk is voor millimetergolf- en hoogfrequente RF-circuits.
Uitstekende frequentiestabiliteit: behoudt een stabiele DK van 2,2 ± 0,02 en een ultralage DF van 0,0004 ‰ 0,0009 bij 10 GHz,het garanderen van consistente elektrische prestaties voor breedbandontwerpen in brede frequentiebanden.
Lage vochtopname: met een lage vochtopname van 0,02% is het bestand tegen vochtinterferentie en behoudt het stabiele dielektrische eigenschappen in verschillende werkomgevingen.
Isotrope en uniforme structuur: De uniforme structuur in alle richtingen ondersteunt een nauwkeurige impedantieregeling, waardoor een stabiele prestatie en een hoge herhaalbaarheid voor massaproductie worden gewaarborgd.
Superieure chemische weerstand: verdraagt verschillende industriële chemicaliën en reinigingsoplossingen tijdens de verwerking, beschermt de integriteit van het circuit en verhoogt de productieopbrengst en de betrouwbaarheid op lange termijn.
Veilig en procesvriendelijk: beschikt over UL 94V-0 vlamvertrager en volledige loodvrije procescompatibiliteit, in overeenstemming met de moderne industriële veiligheid en productie specificaties.
Typische toepassingsscenario's
Met een zeer laag hoogfrequentieverlies, een uitstekende frequentiestabiliteit en een consistente elektrische prestatie worden PCB's op basis van RT/duroid 5880 op grote schaal toegepast in commerciële,militaire en ruimtevaart hoogfrequentiesystemen als hieronder::
- Breedbandantennes voor commerciële luchtvaart
- micro-strips en stripline-circuits met een hoge precisie
- communicatieapparatuur met millimetergolf
- Militaire radarsystemen
- Raketsystemen voor het geleiden van raketten
- met een vermogen van niet meer dan 10 W
